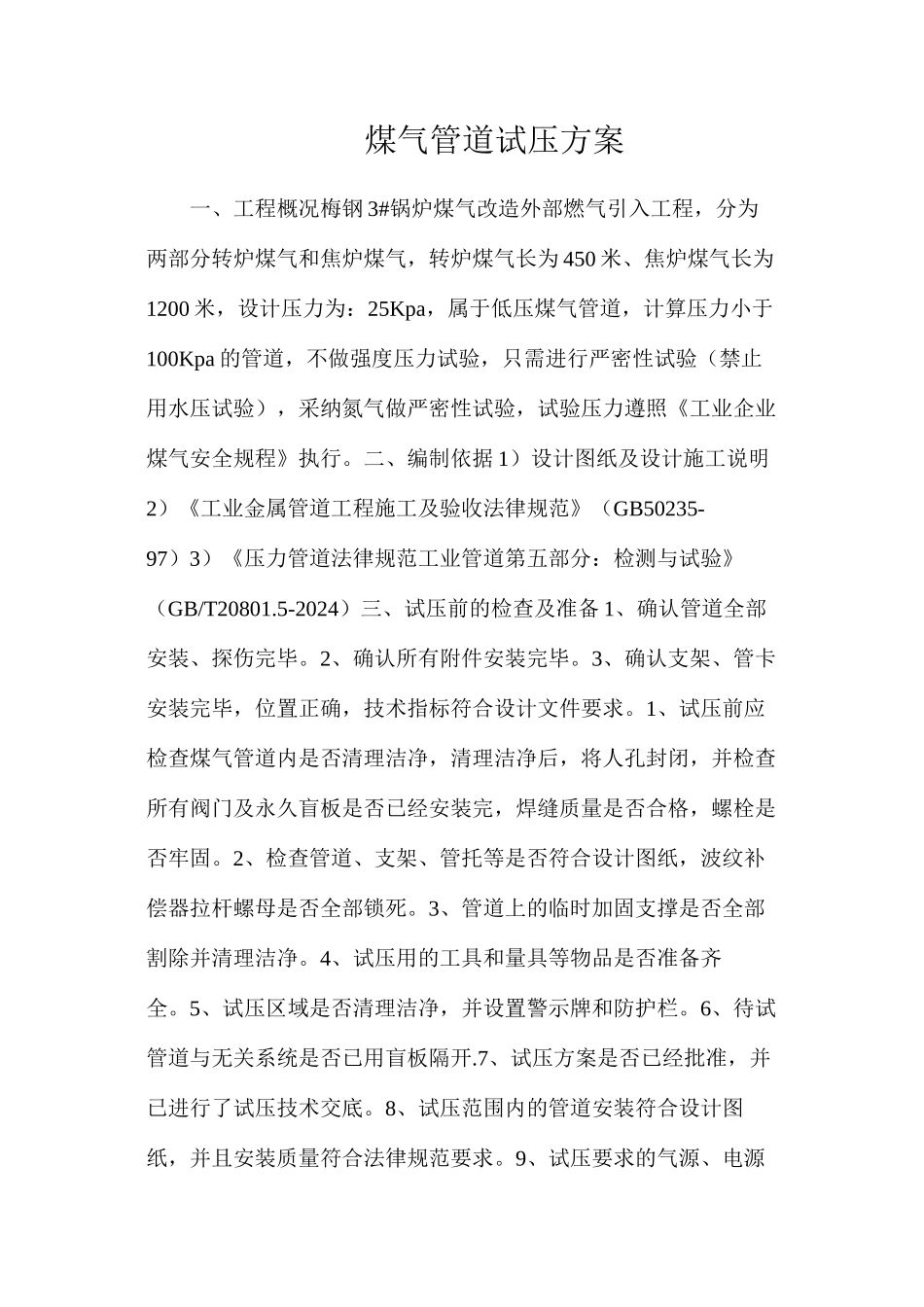

煤气管道试压方案一、工程概况梅钢 3#锅炉煤气改造外部燃气引入工程，分为两部分转炉煤气和焦炉煤气，转炉煤气长为 450 米、焦炉煤气长为1200 米，设计压力为：25Kpa，属于低压煤气管道，计算压力小于100Kpa 的管道，不做强度压力试验，只需进行严密性试验（禁止用水压试验），采纳氮气做严密性试验，试验压力遵照《工业企业煤气安全规程》执行
二、编制依据 1）设计图纸及设计施工说明2）《工业金属管道工程施工及验收法律规范》（GB50235-97）3）《压力管道法律规范工业管道第五部分：检测与试验》（GB/T20801
5-2024）三、试压前的检查及准备 1、确认管道全部安装、探伤完毕
2、确认所有附件安装完毕
3、确认支架、管卡安装完毕，位置正确，技术指标符合设计文件要求
1、试压前应检查煤气管道内是否清理洁净，清理洁净后，将人孔封闭，并检查所有阀门及永久盲板是否已经安装完，焊缝质量是否合格，螺栓是否牢固
2、检查管道、支架、管托等是否符合设计图纸，波纹补偿器拉杆螺母是否全部锁死
3、管道上的临时加固支撑是否全部割除并清理洁净
4、试压用的工具和量具等物品是否准备齐全
5、试压区域是否清理洁净，并设置警示牌和防护栏
6、待试管道与无关系统是否已用盲板隔开
7、试压方案是否已经批准，并已进行了试压技术交底
8、试压范围内的管道安装符合设计图纸，并且安装质量符合法律规范要求
9、试压要求的气源、电源已准备齐全
10、煤气管道系统的所有电动或气动阀门已安装调试完毕并能正常使用
11、试压用的临时管线和试压用设备已安装齐备

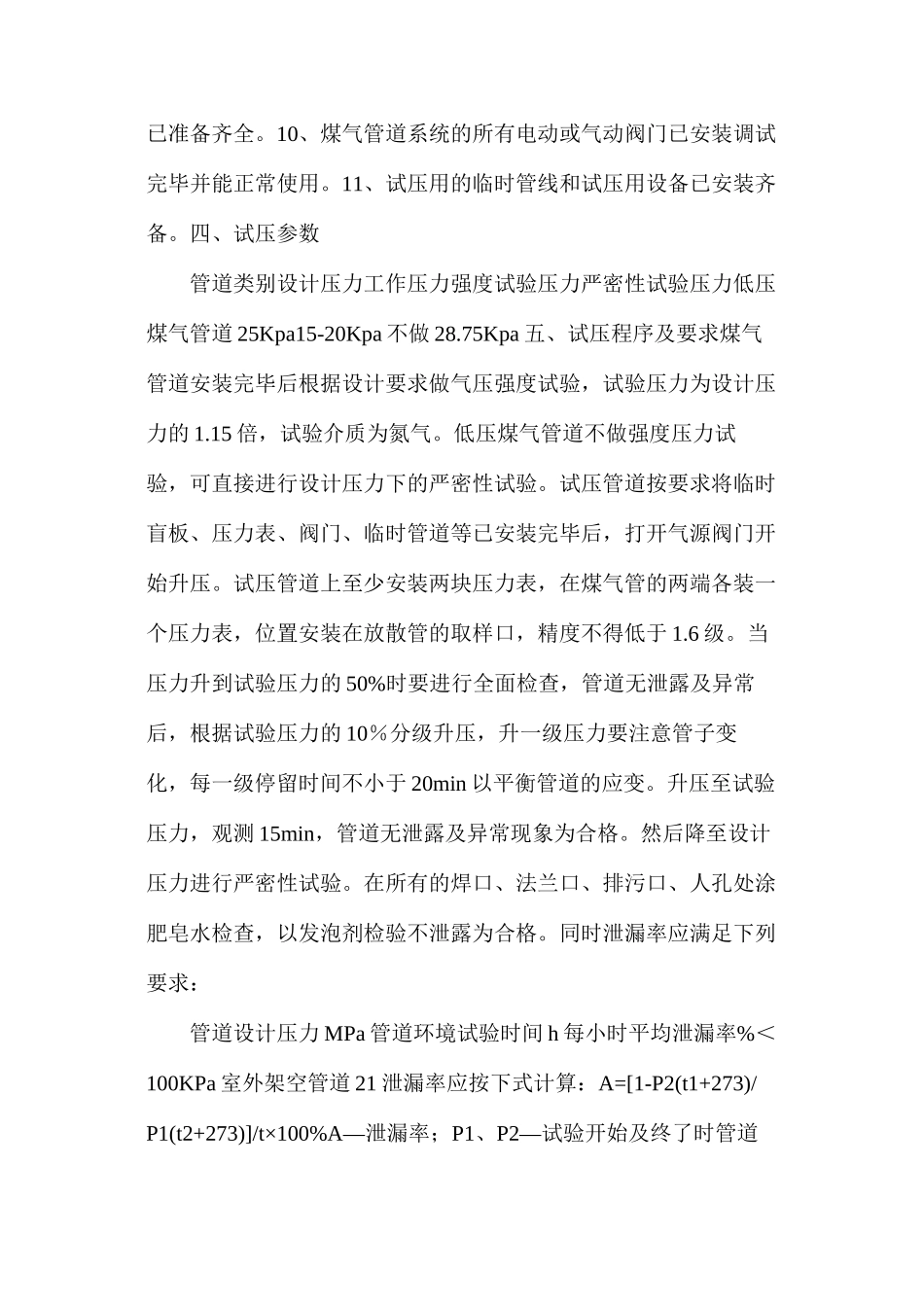

四、试压参数管道类别设计压力工作压力强度试验压力严密性试验压力低压煤气管道 25Kpa15-20Kpa 不做 28
75Kpa 五、试压程序及要求煤气管道安装完毕后根据设计要求做气压强度试验，试验压力为设计压力的 1
15 倍，试验介质为氮气
低压煤气管道不
