给排水工程施工方案

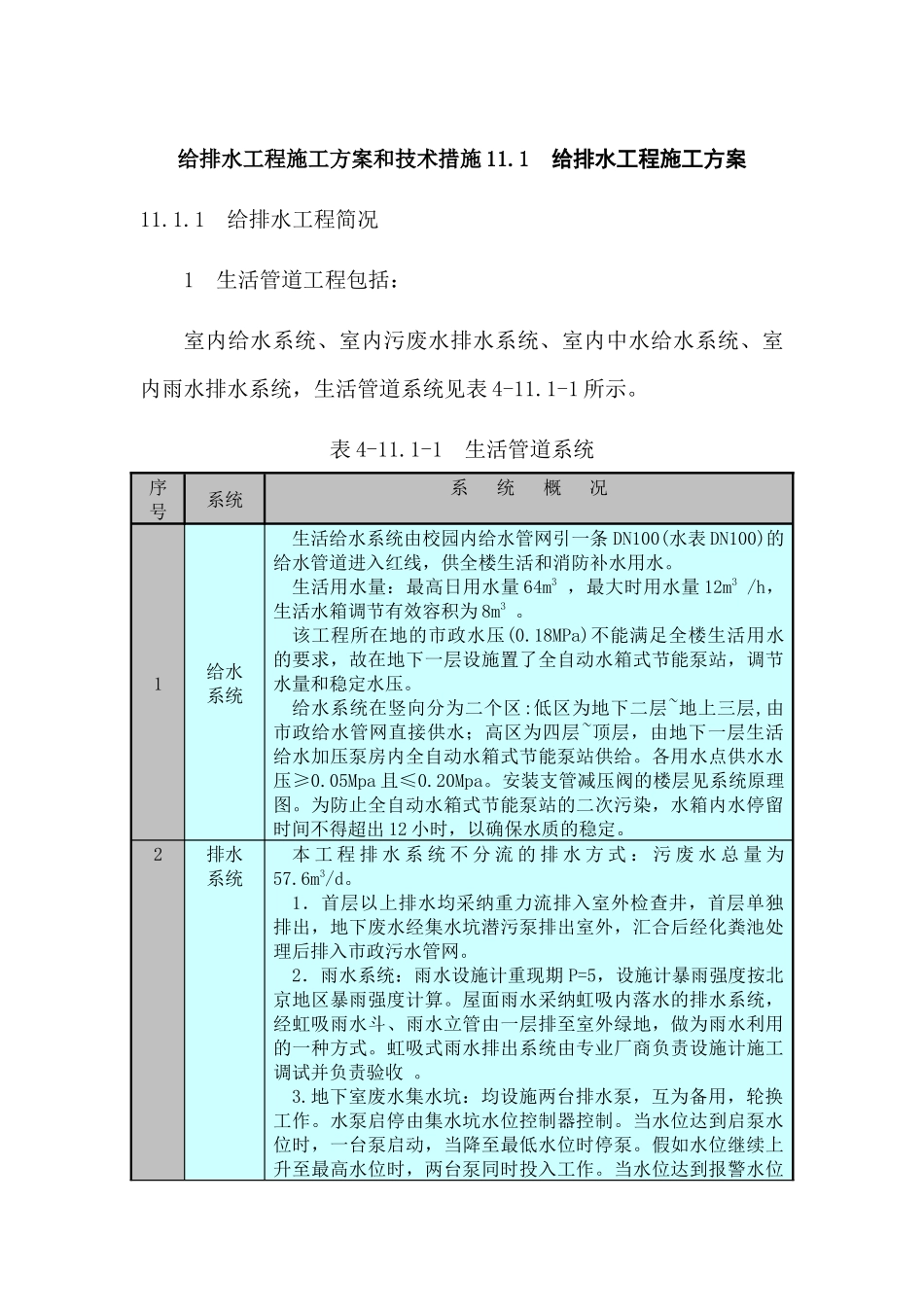

给排水工程施工方案和技术措施 11.1 给排水工程施工方案11.1.1 给排水工程简况 1 生活管道工程包括：室内给水系统、室内污废水排水系统、室内中水给水系统、室内雨水排水系统，生活管道系统见表 4-11.1-1 所示。表 4-11.1-1 生活管道系统序号系统系 统 概 况 1给水系统生活给水系统由校园内给水管网引一条 DN100(水表 DN100)的给水管道进入红线，供全楼生活和消防补水用水。生活用水量：最高日用水量 64m3 ，最大时用水量 12m3 /h，生活水箱调节有效容积为 8m3 。该工程所在地的市政水压(0.18MPa)不能满足全楼生活用水的要求，故在地下一层设施置了全自动水箱式节能泵站，调节水量和稳定水压。给水系统在竖向分为二个区:低区为地下二层~地上三层,由市政给水管网直接供水；高区为四层~顶层，由地下一层生活给水加压泵房内全自动水箱式节能泵站供给。各用水点供水水压≥0.05Mpa 且≤0.20Mpa。安装支管减压阀的楼层见系统原理图。为防止全自动水箱式节能泵站的二次污染，水箱内水停留时间不得超出 12 小时，以确保水质的稳定。2排水系统本 工 程 排 水 系 统 不 分 流 的 排 水 方 式 ： 污 废 水 总 量 为57.6m3/d。1．首层以上排水均采纳重力流排入室外检查井，首层单独排出，地下废水经集水坑潜污泵排出室外，汇合后经化粪池处理后排入市政污水管网。2．雨水系统：雨水设施计重现期 P=5，设施计暴雨强度按北京地区暴雨强度计算。屋面雨水采纳虹吸内落水的排水系统，经虹吸雨水斗、雨水立管由一层排至室外绿地，做为雨水利用的一种方式。虹吸式雨水排出系统由专业厂商负责设施计施工调试并负责验收 。3.地下室废水集水坑：均设施两台排水泵，互为备用，轮换工作。水泵启停由集水坑水位控制器控制。当水位达到启泵水位时，一台泵启动，当降至最低水位时停泵。假如水位继续上升至最高水位时，两台泵同时投入工作。当水位达到报警水位序号系统系 统 概 况 时，有音响及灯光向值班室报警 。3中水系统1.本工程中水系统的源水为市政中水，用于本楼冲厕用水、洗车、浇洒道路和绿地等。2.中水给水系统分两个区，分区同生活给水。4开水系统办公部分开水系统均采纳户内电开水器供给。2 消防给水系统包括：室外消火栓给水系统、室内消火栓给水系统、室内自动喷洒系统、灭火器配置设计。消防给水系统见表 4-11.1-2 所示。表 4-11.1-2 消防给水系统序号系统系 统 概 况 1室外消火栓系统室外消防给...
