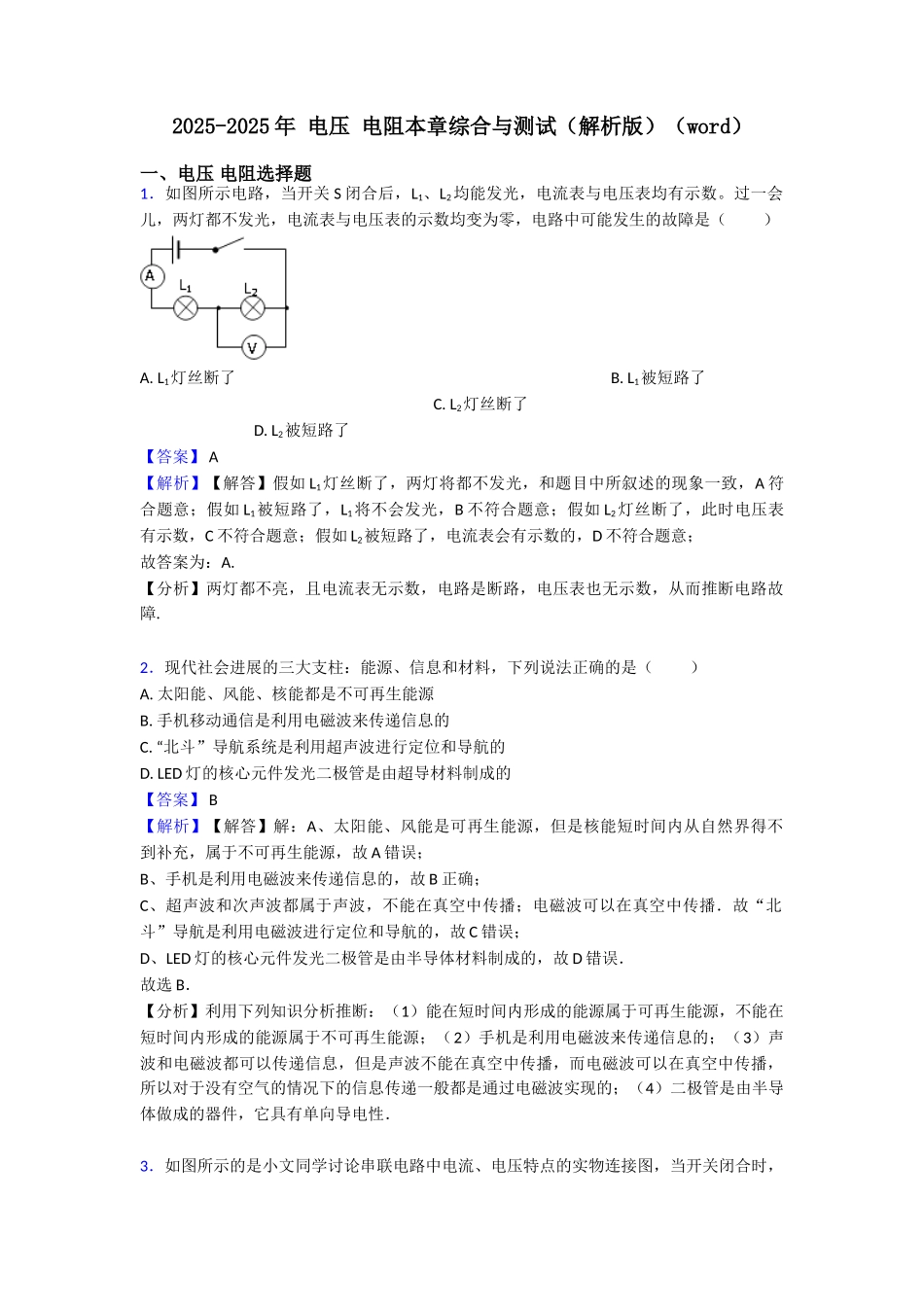

2025-2025 年 电压 电阻本章综合与测试（解析版）（word）一、电压 电阻选择题1．如图所示电路，当开关 S 闭合后，L1、L2均能发光，电流表与电压表均有示数。过一会儿，两灯都不发光，电流表与电压表的示数均变为零，电路中可能发生的故障是（ ）A. L1灯丝断了 B. L1被短路了 C. L2灯丝断了 D. L2被短路了【答案】 A 【解析】【解答】假如 L1灯丝断了，两灯将都不发光，和题目中所叙述的现象一致，A 符合题意；假如 L1被短路了，L1将不会发光，B 不符合题意；假如 L2灯丝断了，此时电压表有示数，C 不符合题意；假如 L2被短路了，电流表会有示数的，D 不符合题意；故答案为：A.【分析】两灯都不亮，且电流表无示数，电路是断路，电压表也无示数，从而推断电路故障.2．现代社会进展的三大支柱：能源、信息和材料，下列说法正确的是（ ） A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED 灯的核心元件发光二极管是由超导材料制成的【答案】 B 【解析】【解答】解：A、太阳能、风能是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故 A 错误； B、手机是利用电磁波来传递信息的，故 B 正确；C、超声波和次声波都属于声波，不能在真空中传播；电磁波可以在真空中传播．故“北斗”导航是利用电磁波进行定位和导航的，故 C 错误；D、LED 灯的核心元件发光二极管是由半导体材料制成的，故 D 错误．故选 B．【分析】利用下列知识分析推断：（1）能在短时间内形成的能源属于可再生能源，不能在短时间内形成的能源属于不可再生能源；（2）手机是利用电磁波来传递信息的；（3）声波和电磁波都可以传递信息，但是声波不能在真空中传播，而电磁波可以在真空中传播，所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的；（4）二极管是由半导体做成的器件，它具有单向导电性．3．如图所示的是小文同学讨论串联电路中电流、电压特点的实物连接图，当开关闭合时，灯 L1亮，灯 L2不亮，这时电流表和电压表均有读数.则故障原因可能是（ ）A. L1 断 路 B. L1 短路 C. L2短路 D. L2断路【答案】C 【解析】【解答】（1）首先分析电路的连接方式为灯泡 L1和 L2串联，电流表测电路电流，电压表测量灯 L1的电压。（2）根据灯泡的亮度变化和电流表、电压表示数的情况分析电路的故障.串...
