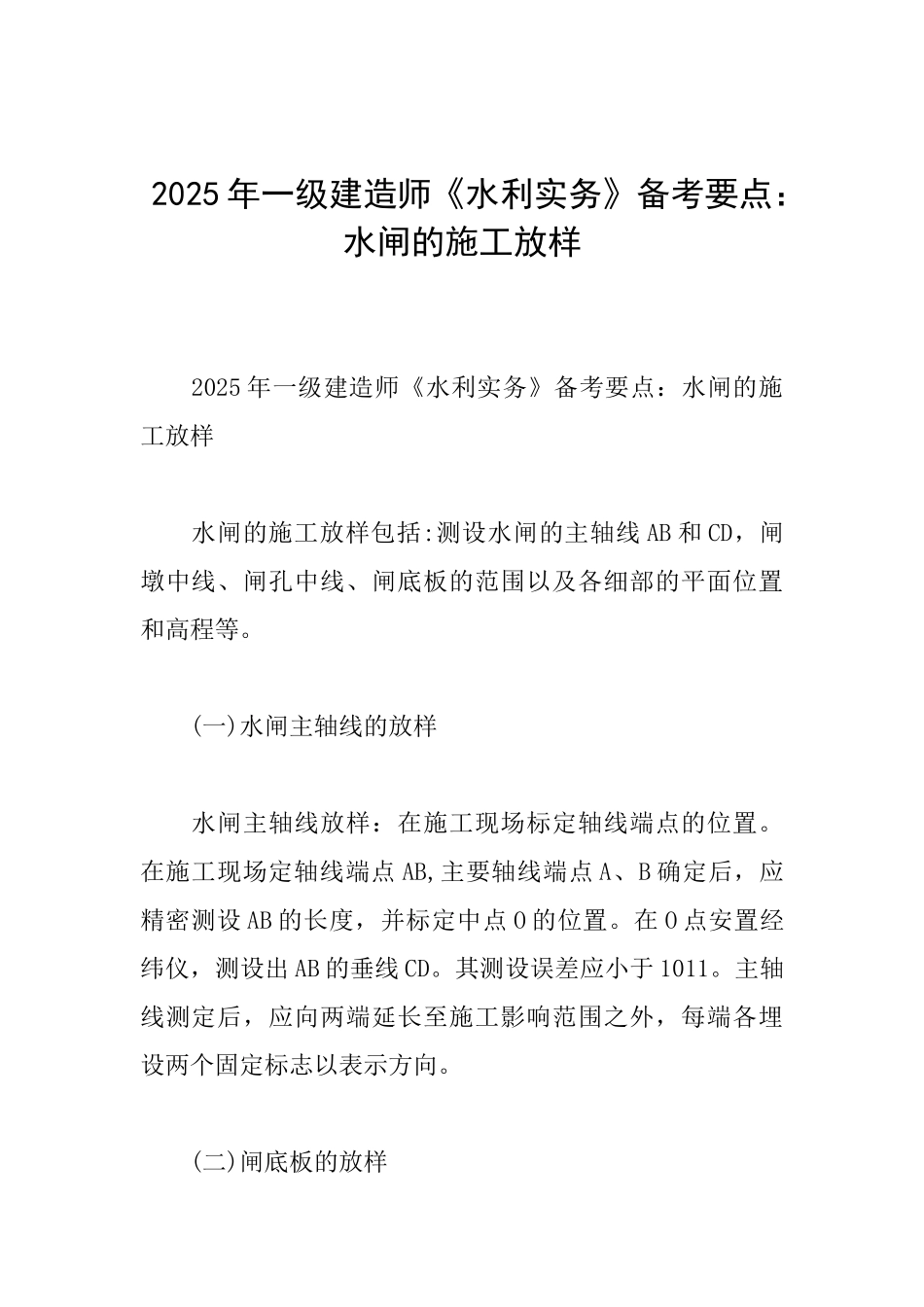

2025年一级建造师《水利实务》备考要点：水闸的施工放样

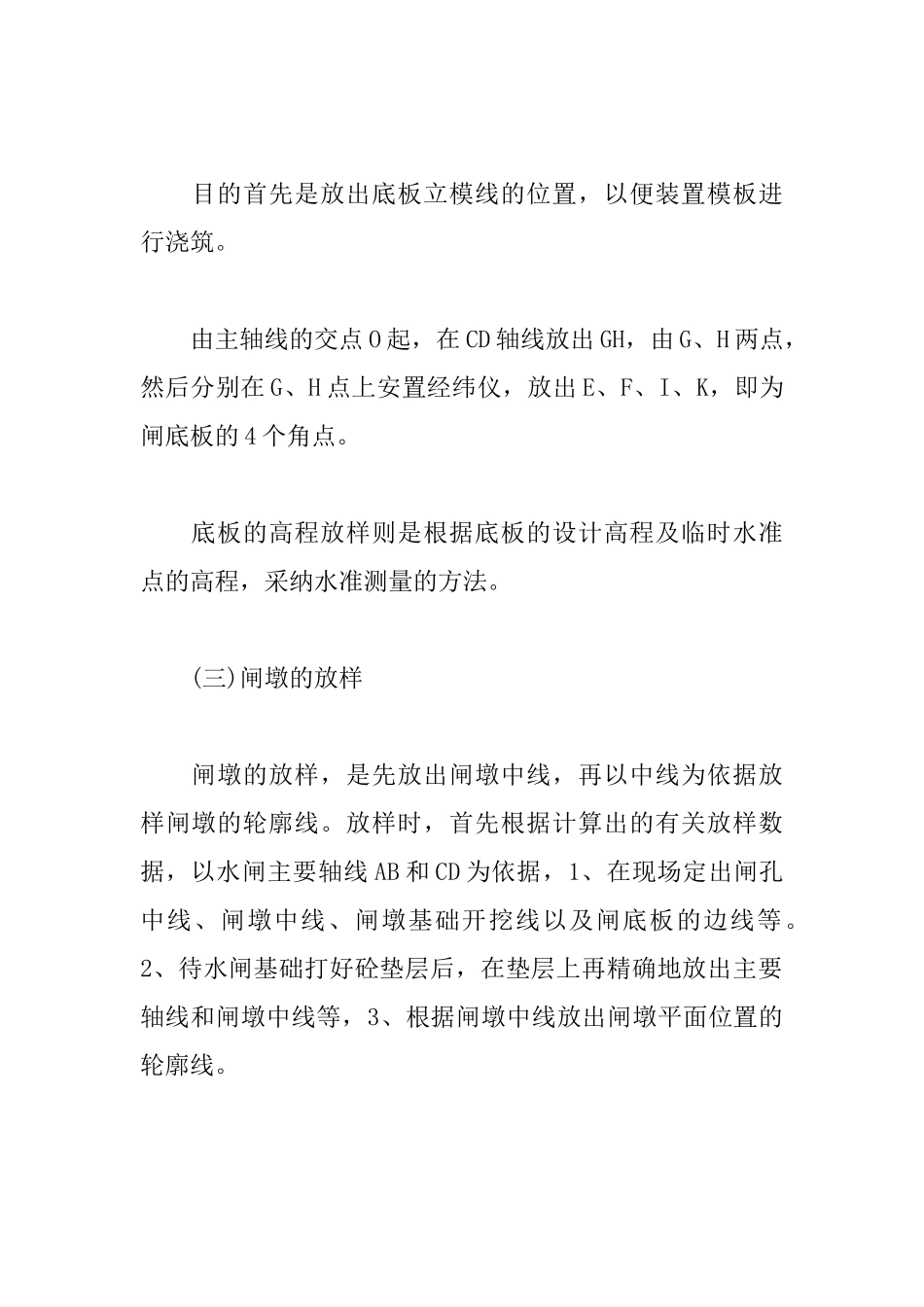

2025 年一级建造师《水利实务》备考要点：水闸的施工放样 2025 年一级建造师《水利实务》备考要点：水闸的施工放样 水闸的施工放样包括:测设水闸的主轴线 AB 和 CD，闸墩中线、闸孔中线、闸底板的范围以及各细部的平面位置和高程等。 (一)水闸主轴线的放样 水闸主轴线放样：在施工现场标定轴线端点的位置。在施工现场定轴线端点 AB,主要轴线端点 A、B 确定后，应精密测设 AB 的长度，并标定中点 O 的位置。在 O 点安置经纬仪，测设出 AB 的垂线 CD。其测设误差应小于 1011。主轴线测定后，应向两端延长至施工影响范围之外，每端各埋设两个固定标志以表示方向。 (二)闸底板的放样 目的首先是放出底板立模线的位置，以便装置模板进行浇筑。 由主轴线的交点 O 起，在 CD 轴线放出 GH，由 G、H 两点，然后分别在 G、H 点上安置经纬仪，放出 E、F、I、K，即为闸底板的 4 个角点。 底板的高程放样则是根据底板的设计高程及临时水准点的高程，采纳水准测量的方法。 (三)闸墩的放样 闸墩的放样，是先放出闸墩中线，再以中线为依据放样闸墩的轮廓线。放样时，首先根据计算出的有关放样数据，以水闸主要轴线 AB 和 CD 为依据，1、在现场定出闸孔中线、闸墩中线、闸墩基础开挖线以及闸底板的边线等。2、待水闸基础打好砼垫层后，在垫层上再精确地放出主要轴线和闸墩中线等，3、根据闸墩中线放出闸墩平面位置的轮廓线。
