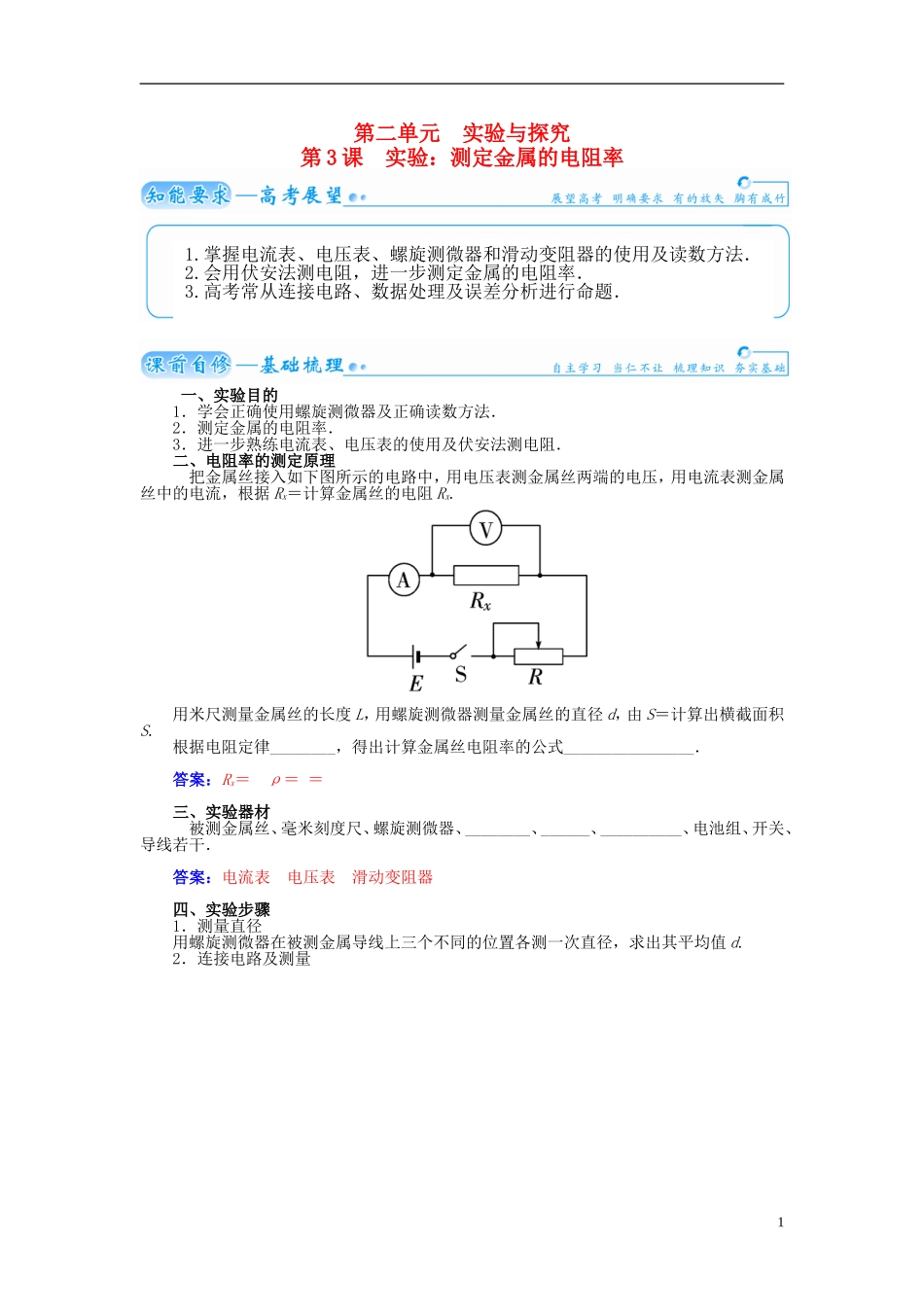

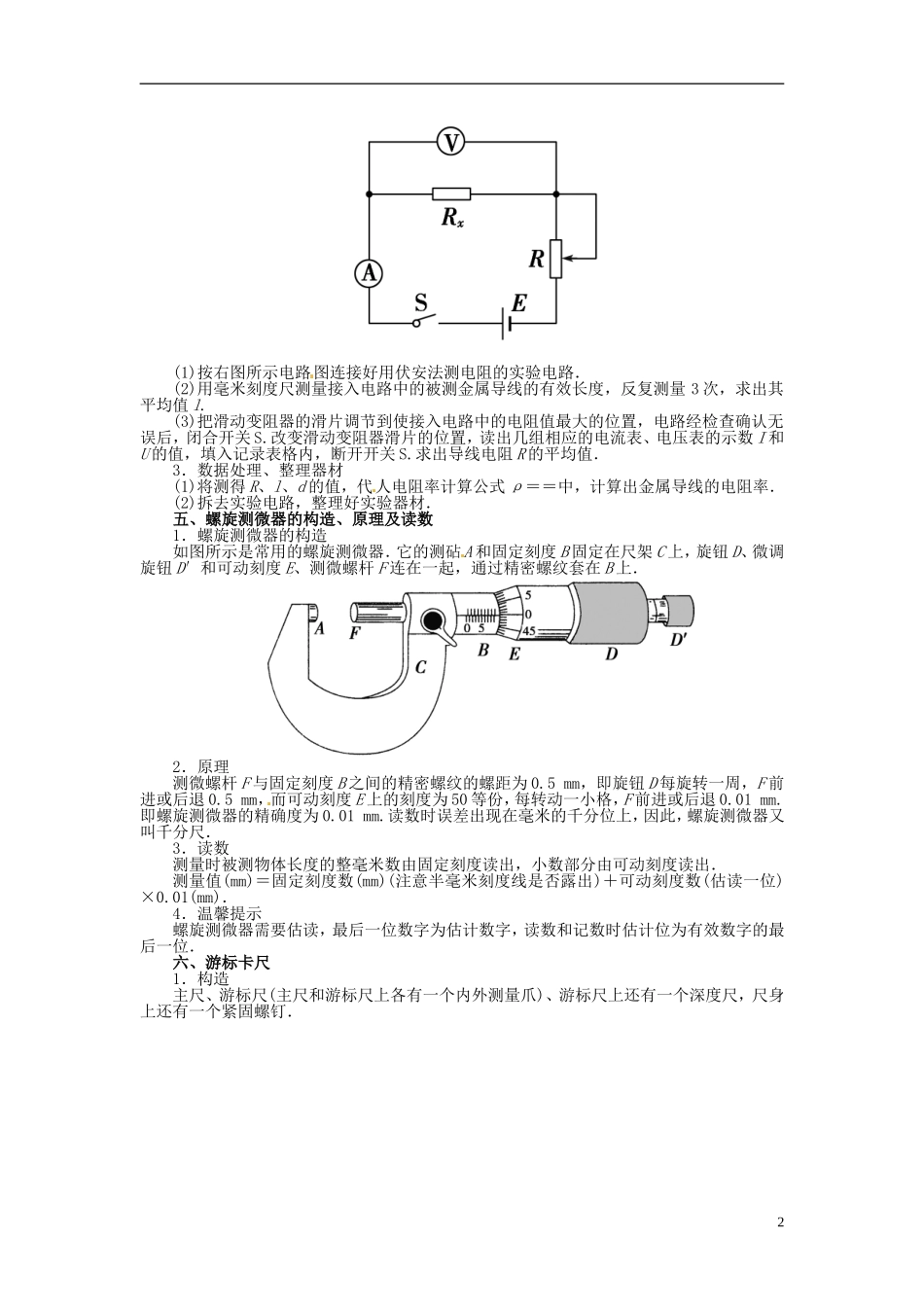

第二单元 实验与探究第 3 课 实验：测定金属的电阻率 一、实验目的1．学会正确使用螺旋测微器及正确读数方法．2．测定金属的电阻率．3．进一步熟练电流表、电压表的使用及伏安法测电阻．二、电阻率的测定原理 把金属丝接入如下图所示的电路中，用电压表测金属丝两端的电压，用电流表测金属丝中的电流，根据 Rx＝计算金属丝的电阻 Rx.用米尺测量金属丝的长度 L，用螺旋测微器测量金属丝的直径 d，由 S＝计算出横截面积S.根据电阻定律________，得出计算金属丝电阻率的公式________________．答案：Rx＝ ρ＝ ＝ 三、实验器材 被测金属丝、毫米刻度尺、螺旋测微器、________、______、__________、电池组、开关、导线若干．答案：电流表 电压表 滑动变阻器四、实验步骤1．测量直径用螺旋测微器在被测金属导线上三个不同的位置各测一次直径，求出其平均值 d.2．连接电路及测量11.掌握电流表、电压表、螺旋测微器和滑动变阻器的使用及读数方法．2.会用伏安法测电阻，进一步测定金属的电阻率．3.高考常从连接电路、数据处理及误差分析进行命题．(1)按右图所示电路图连接好用伏安法测电阻的实验电路．(2)用毫米刻度尺测量接入电路中的被测金属导线的有效长度，反复测量 3 次，求出其平均值 l.(3)把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置，电路经检查确认无误后，闭合开关 S.改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数 I 和U 的值，填入记录表格内，断开开关 S.求出导线电阻 R 的平均值．3．数据处理、整理器材(1)将测得 R、l、d 的值，代人电阻率计算公式 ρ＝＝中，计算出金属导线的电阻率．(2)拆去实验电路，整理好实验器材．五、螺旋测微器的构造、原理及读数1．螺旋测微器的构造如图所示是常用的螺旋测微器．它的测砧A 和固定刻度 B 固定在尺架 C 上，旋钮 D、微调旋钮 D′和可动刻度 E、测微螺杆 F 连在一起，通过精密螺纹套在 B 上．2．原理测微螺杆 F 与固定刻度 B 之间的精密螺纹的螺距为 0.5 mm，即旋钮 D 每旋转一周，F 前进或后退 0.5 mm，而可动刻度 E 上的刻度为 50 等份，每转动一小格，F 前进或后退 0.01 mm.即螺旋测微器的精确度为 0.01 mm.读数时误差出现在毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数测量时被测物体长度的整毫米数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(mm)(注意半毫米刻度...
