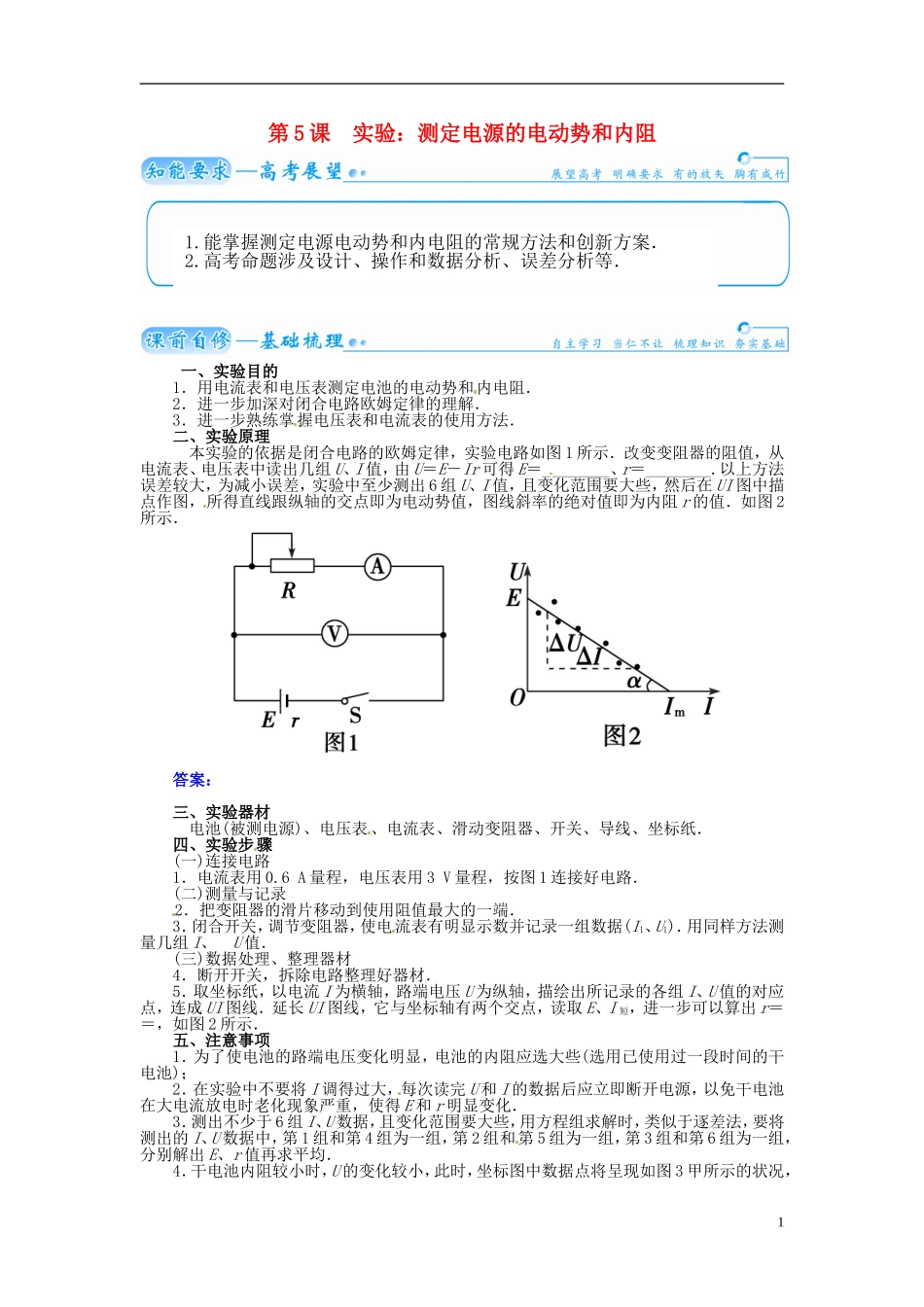

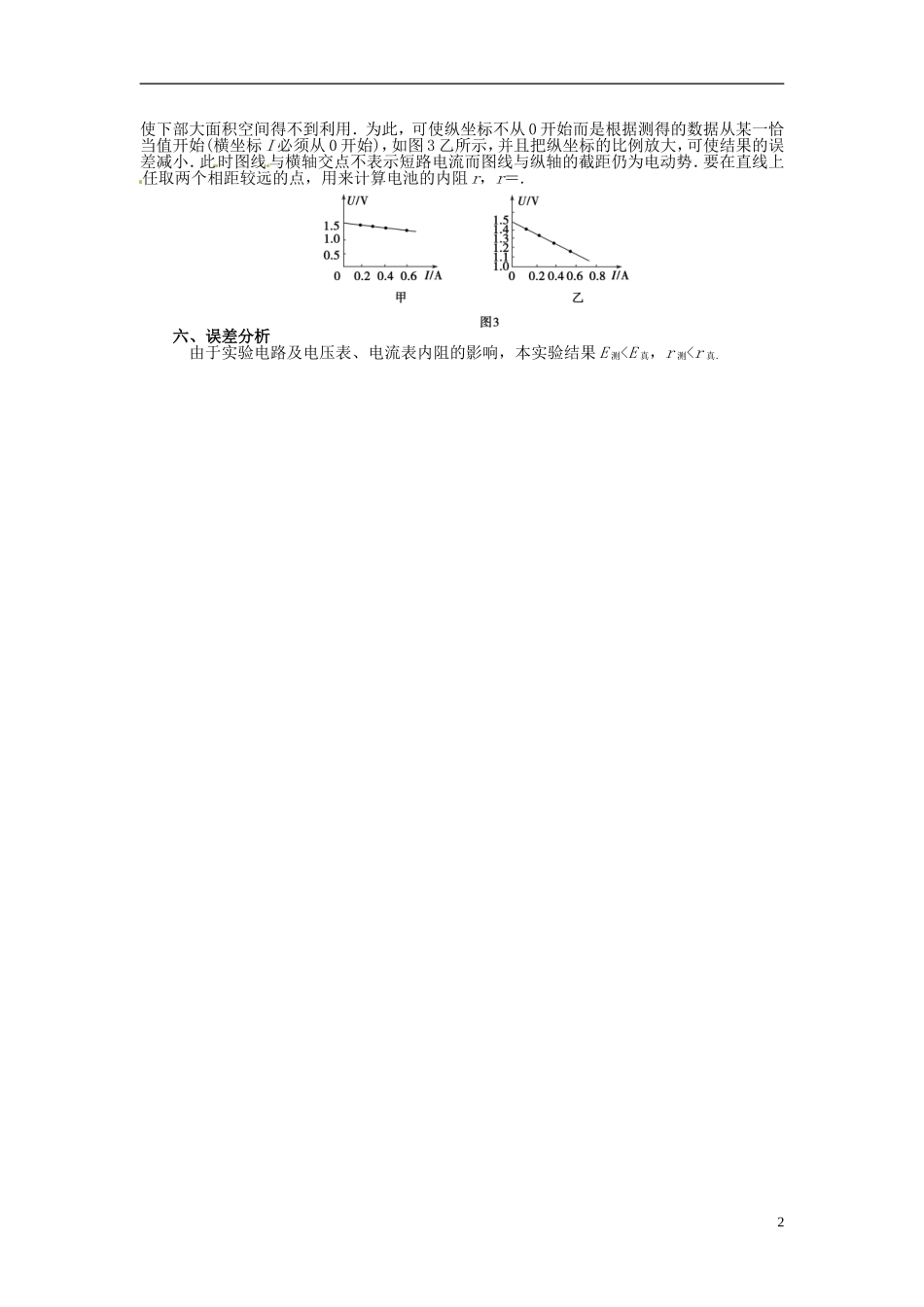

第 5 课 实验：测定电源的电动势和内阻 一、实验目的1．用电流表和电压表测定电池的电动势和内电阻．2．进一步加深对闭合电路欧姆定律的理解．3．进一步熟练掌握电压表和电流表的使用方法．二、实验原理 本实验的依据是闭合电路的欧姆定律，实验电路如图 1 所示．改变变阻器的阻值，从电流表、电压表中读出几组 U、I 值，由 U＝E－Ir 可得 E＝________、r＝________.以上方法误差较大，为减小误差，实验中至少测出 6 组 U、I 值，且变化范围要大些，然后在 UI 图中描点作图，所得直线跟纵轴的交点即为电动势值，图线斜率的绝对值即为内阻 r 的值．如图 2所示． 答案： 三、实验器材 电池(被测电源)、电压表、电流表、滑动变阻器、开关、导线、坐标纸．四、实验步骤(一)连接电路1．电流表用 0.6 A 量程，电压表用 3 V 量程，按图 1 连接好电路．(二)测量与记录2．把变阻器的滑片移动到使用阻值最大的一端．3．闭合开关，调节变阻器，使电流表有明显示数并记录一组数据(I1、U1)．用同样方法测量几组 I、 U 值．(三)数据处理、整理器材4．断开开关，拆除电路整理好器材．5．取坐标纸，以电流 I 为横轴，路端电压 U 为纵轴，描绘出所记录的各组 I、U 值的对应点，连成 UI 图线．延长 UI 图线，它与坐标轴有两个交点，读取 E、I 短，进一步可以算出 r＝＝，如图 2 所示．五、注意事项1．为了使电池的路端电压变化明显，电池的内阻应选大些(选用已使用过一段时间的干电池)；2．在实验中不要将 I 调得过大，每次读完 U 和 I 的数据后应立即断开电源，以免干电池在大电流放电时老化现象严重，使得 E 和 r 明显变化．3．测出不少于 6 组 I、U 数据，且变化范围要大些，用方程组求解时，类似于逐差法，要将测出的 I、U 数据中，第 1 组和第 4 组为一组，第 2 组和第 5 组为一组，第 3 组和第 6 组为一组，分别解出 E、r 值再求平均．4．干电池内阻较小时，U 的变化较小，此时，坐标图中数据点将呈现如图 3 甲所示的状况，11.能掌握测定电源电动势和内电阻的常规方法和创新方案．2.高考命题涉及设计、操作和数据分析、误差分析等．使下部大面积空间得不到利用．为此，可使纵坐标不从 0 开始而是根据测得的数据从某一恰当值开始(横坐标 I 必须从 0 开始)，如图 3 乙所示，并且把纵坐标的比例放大，可使结果的误差减小．此时图线与横轴交点不表示短路电流而图线与...
