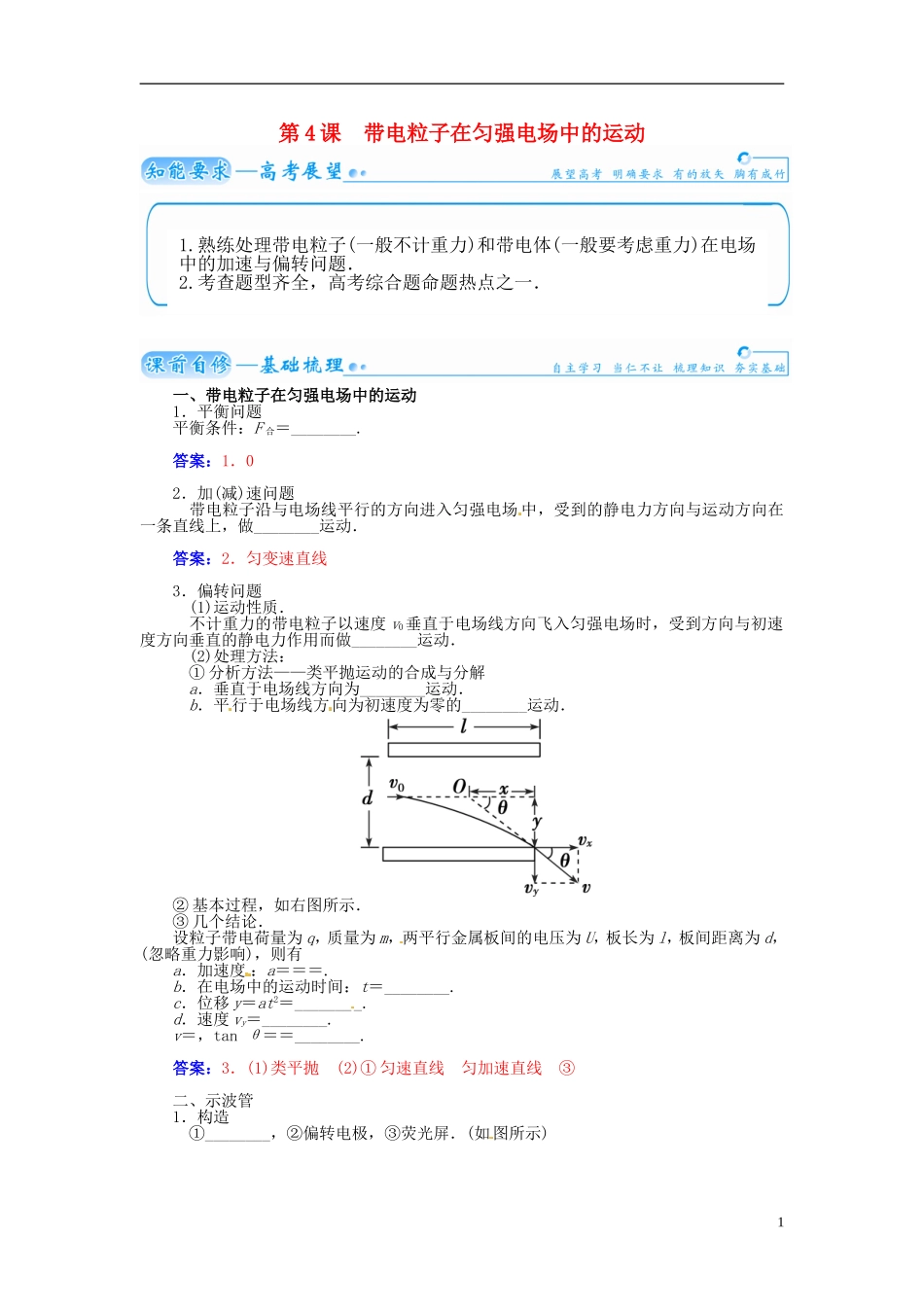

第 4 课 带电粒子在匀强电场中的运动一、带电粒子在匀强电场中的运动1．平衡问题平衡条件：F 合＝________.答案：1．02．加(减)速问题 带电粒子沿与电场线平行的方向进入匀强电场 中，受到的静电力方向与运动方向在一条直线上，做________运动．答案：2．匀变速直线3．偏转问题 (1)运动性质． 不计重力的带电粒子以速度 v0垂直于电场线方向飞入匀强电场时，受到方向与初速度方向垂直的静电力作用而做________运动． (2)处理方法： ① 分析方法——类平抛运动的合成与分解 a．垂直于电场线方向为________运动． b．平行于电场线方向为初速度为零的________运动．② 基本过程，如右图所示．③ 几个结论．设粒子带电荷量为 q，质量为 m，两平行金属板间的电压为 U，板长为 l，板间距离为 d，(忽略重力影响)，则有a．加速度 ：a＝＝＝.b．在电场中的运动时间：t＝________.c．位移 y＝at2＝________.d．速度 vy＝________.v＝，tan θ＝＝________.答案：3．(1)类平抛 (2)① 匀速直线 匀加速直线 ③ 二、示波管1．构造 ①________，②偏转电极，③荧光屏．(如图所示)11.熟练处理带电粒子(一般不计重力)和带电体(一般要考虑重力)在电场中的加速与偏转问题．2.考查题型齐全，高考综合题命题热点之一．2．工作原理(1)YY′上加的是待显示的____________，XX′上是机器自身产生的锯齿形电压，叫做____________．(2)观察到的现象．① 如果在偏转电极 XX′和 YY′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏____________，在那里产生一个亮斑．② 若所加扫描电压和________的周期相等，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图象．答案：1．①电子枪2．(1)信号电压 扫描电压 (2)① 中心 ②信号电压随堂训练 一个动能为 Ek的带电粒子，垂直于电场线方向飞入平行板电容器，飞出电容器时动能为 2Ek，如果使这个带电粒子的初速度变为原来的 2 倍，那么它飞出电容器时的动能变为( )A．8Ek B．5Ek C．4.25Ek D．4Ek错解：错选 B，认为两种情况电场力做功都为 W＝Ek而导致错误．答案：C2
