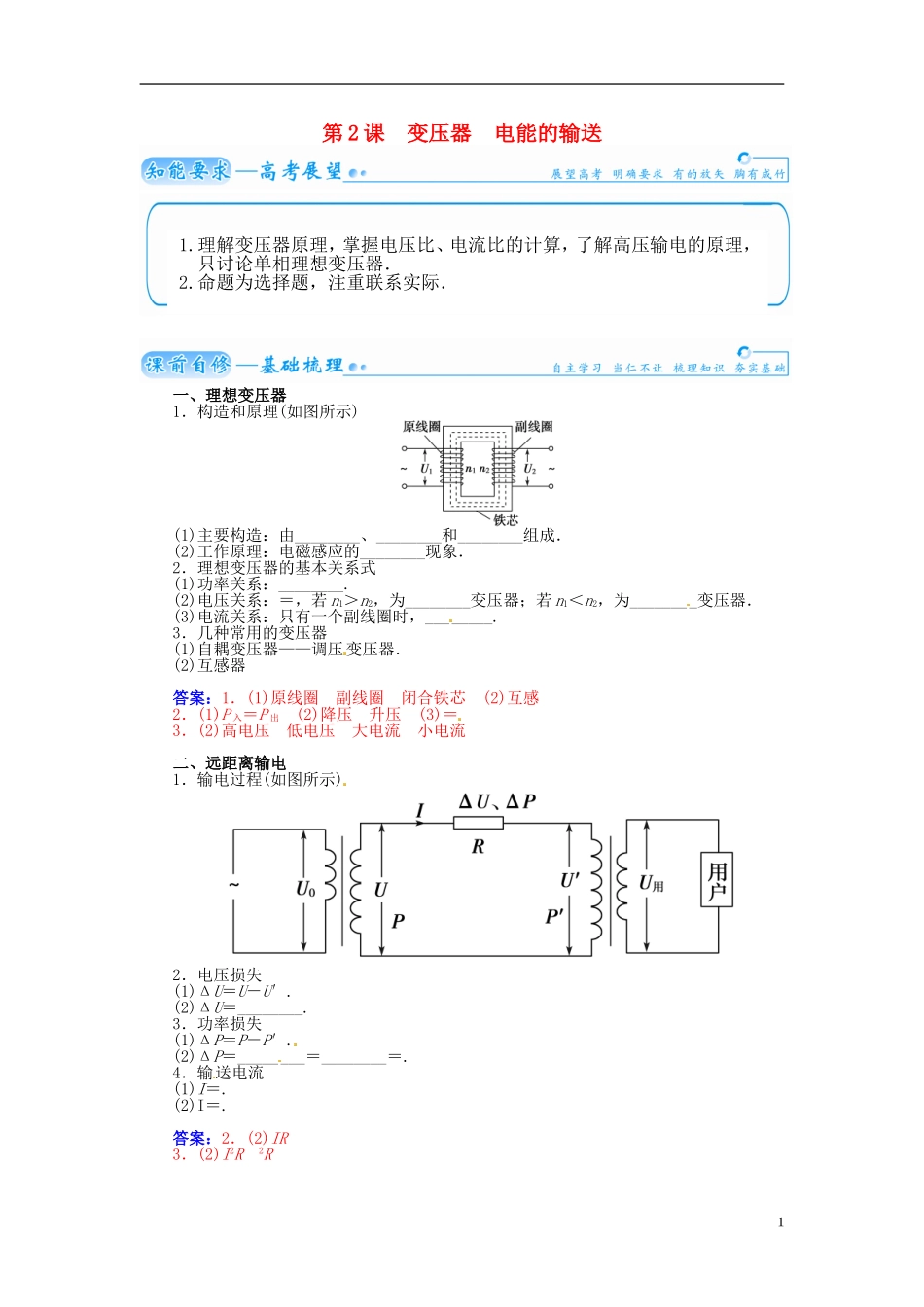

第 2 课 变压器 电能的输送一、理想变压器1．构造和原理(如图所示)(1)主要构造：由________、________和________组成．(2)工作原理：电磁感应的________现象．2．理想变压器的基本关系式(1)功率关系：________.(2)电压关系：＝，若 n1＞n2，为________变压器；若 n1＜n2，为________变压器．(3)电流关系：只有一个副线圈时，________.3．几种常用的变压器(1)自耦变压器——调压变压器．(2)互感器答案：1．(1)原线圈 副线圈 闭合铁芯 (2)互感2．(1)P 入＝P 出 (2)降压 升压 (3)＝3．(2)高电压 低电压 大电流 小电流二、远距离输电1．输电过程(如图所示)2．电压损失(1)ΔU＝U－U′.(2)ΔU＝________.3．功率损失(1)ΔP＝P－P′.(2)ΔP＝________＝________＝.4．输送电流(1)I＝.(2)I＝.答案：2．(2)IR3．(2)I2R 2R11.理解变压器原理，掌握电压比、电流比的计算，了解高压输电的原理，只讨论单相理想变压器．2.命题为选择题，注重联系实际．随堂训练 如图所示，理想变压器原、副线圈匝数比 n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻 R 相连组成闭合回路．当直导线 AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表的读数是 12 m A，那么电流表的读数为( ) A．0 B．3 mAC．48 mA D．与 R 值大小有关错解：错选 C.没有明确变压器 能够工作的条件是输入的电流必须是交变的．若输入 的是稳恒电流，变压器不会变压，从而副线圈电路不会有电流．答案：A2
