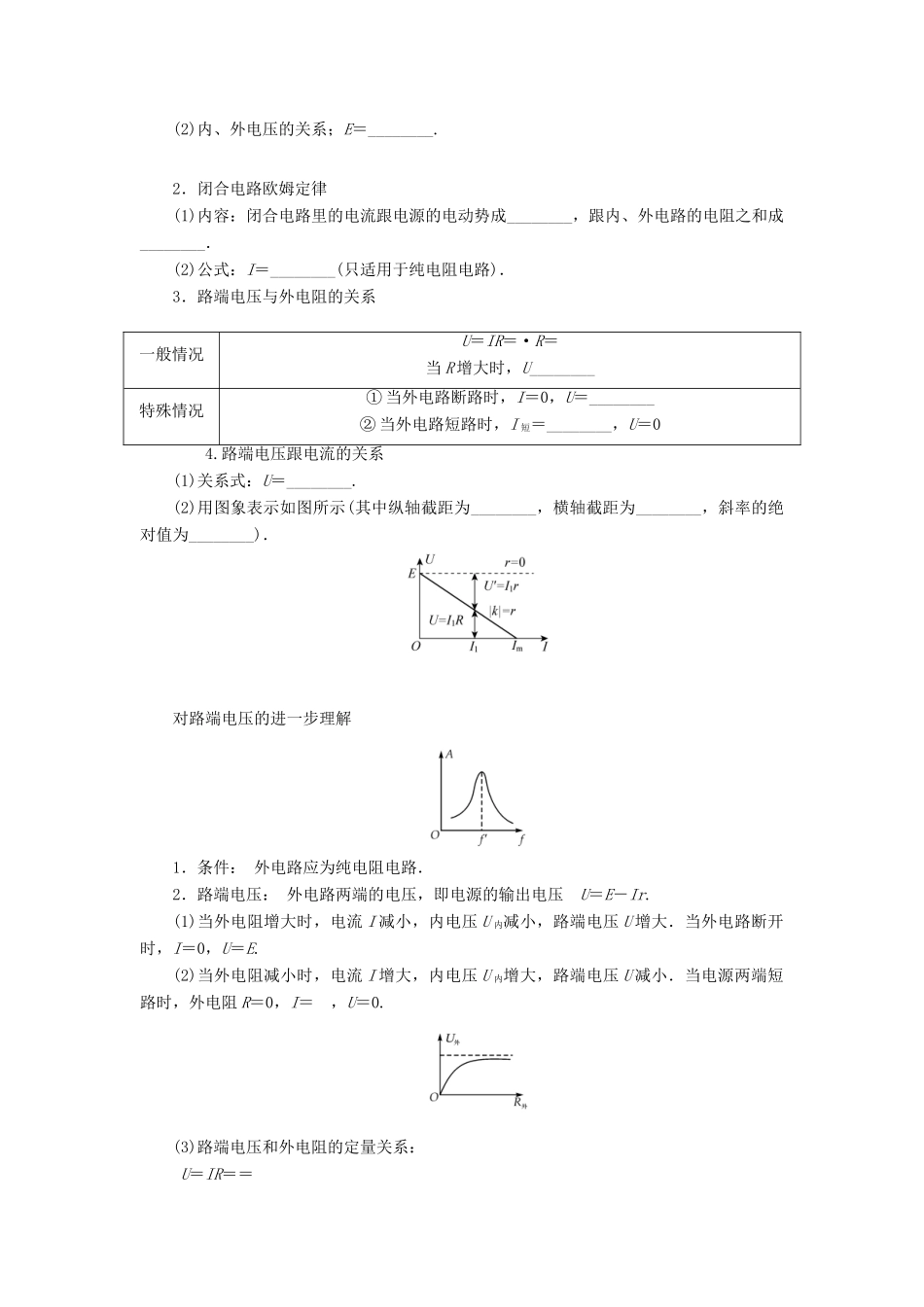

第 28 讲 欧姆定律 闭合电路的欧姆定律 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度欧姆定律闭合电路欧姆定律Ⅱ10单选以 R－L 电路为背景，结合闭合电路欧姆定律考查自感回路中电压变化图象12计算以交流发电机为背景，结合闭合电路欧姆定律考查线圈所受安培力的大小次重点B小结及预测1.小结：欧姆定律 闭合电路欧姆定律以选择题和计算题的形式进行考查，侧重考查闭合电路中欧姆定律的应用．2．预测：10 年与 12年都有所考查，预测 14 年考查的可能性大．3．复习建议：建议复习时注重欧姆定律在闭合电路中的应用. 知识 整合 1．闭合电路(1)组成(2)内、外电压的关系；E＝________. 2．闭合电路欧姆定律(1)内容：闭合电路里的电流跟电源的电动势成________，跟内、外电路的电阻之和成________．(2)公式：I＝________(只适用于纯电阻电路)．3．路端电压与外电阻的关系一般情况U＝IR＝·R＝当 R 增大时，U________特殊情况① 当外电路断路时，I＝0，U＝________② 当外电路短路时，I 短＝________，U＝0 4.路端电压跟电流的关系(1)关系式：U＝________.(2)用图象表示如图所示(其中纵轴截距为________，横轴截距为________，斜率的绝对值为________)．对路端电压的进一步理解1．条件： 外电路应为纯电阻电路．2．路端电压： 外电路两端的电压，即电源的输出电压 U＝E－Ir.(1)当外电阻增大时，电流 I 减小，内电压 U 内减小，路端电压 U 增大．当外电路断开时，I＝0，U＝E.(2)当外电阻减小时，电流 I 增大，内电压 U 内增大，路端电压 U 减小．当电源两端短路时，外电阻 R＝0，I＝ ，U＝0.(3)路端电压和外电阻的定量关系： U＝IR＝＝路端电压随外电阻变化的关系可由图象表示如图．U 随 R 变化的根本原因是内电压变化．3．路端电压随电流变化的图象：路端电压随电流变化的图象如图，图线与纵坐标轴的交点代表电动势，与横坐标轴的交点代表短路电源，直线斜率的大小表示电源内阻．电路的动态分析根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的整个电路中各部分电学量的变化情况，常见方法如下：(1)程序法：基本思路是“部分→整体→部分”，即从阻值变化的部分入手，由串、并联规律判知 R 总的变化情况，再由欧姆定律判知 I 总和 ...
