上海市2014高考物理一轮复习 实验二十五 阻尼振动导学案

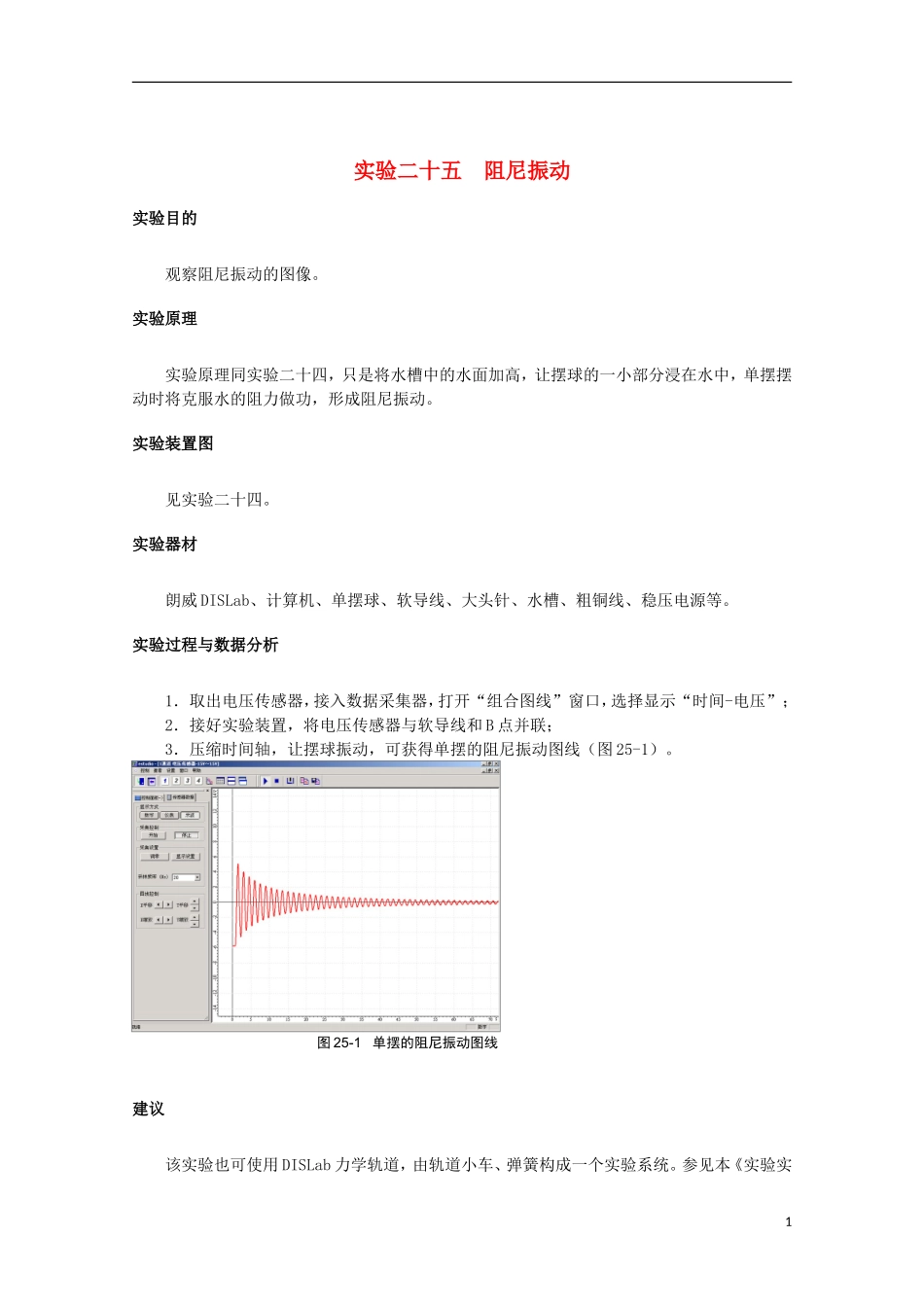

实验二十五 阻尼振动实验目的观察阻尼振动的图像。实验原理实验原理同实验二十四，只是将水槽中的水面加高，让摆球的一小部分浸在水中，单摆摆动时将克服水的阻力做功，形成阻尼振动。实验装置图见实验二十四。实验器材朗威 DISLab、计算机、单摆球、软导线、大头针、水槽、粗铜线、稳压电源等。实验过程与数据分析1．取出电压传感器，接入数据采集器，打开“组合图线”窗口，选择显示“时间-电压”；2．接好实验装置，将电压传感器与软导线和 B 点并联；3．压缩时间轴，让摆球振动，可获得单摆的阻尼振动图线（图 25-1）。建议该实验也可使用 DISLab 力学轨道，由轨道小车、弹簧构成一个实验系统。参见本《实验实图 25-1 单摆的阻尼振动图线1例》之“受迫振动”实验。2
