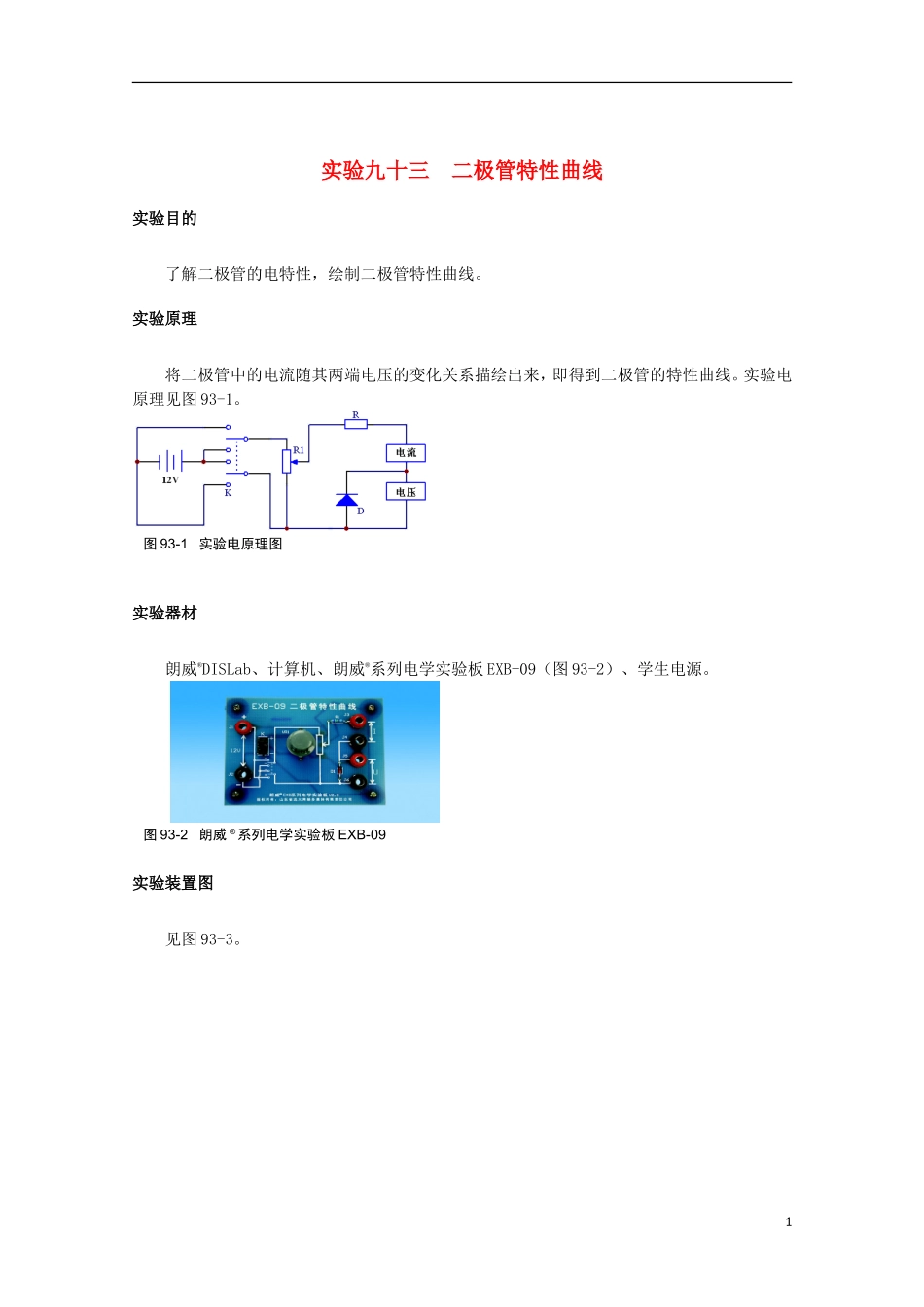

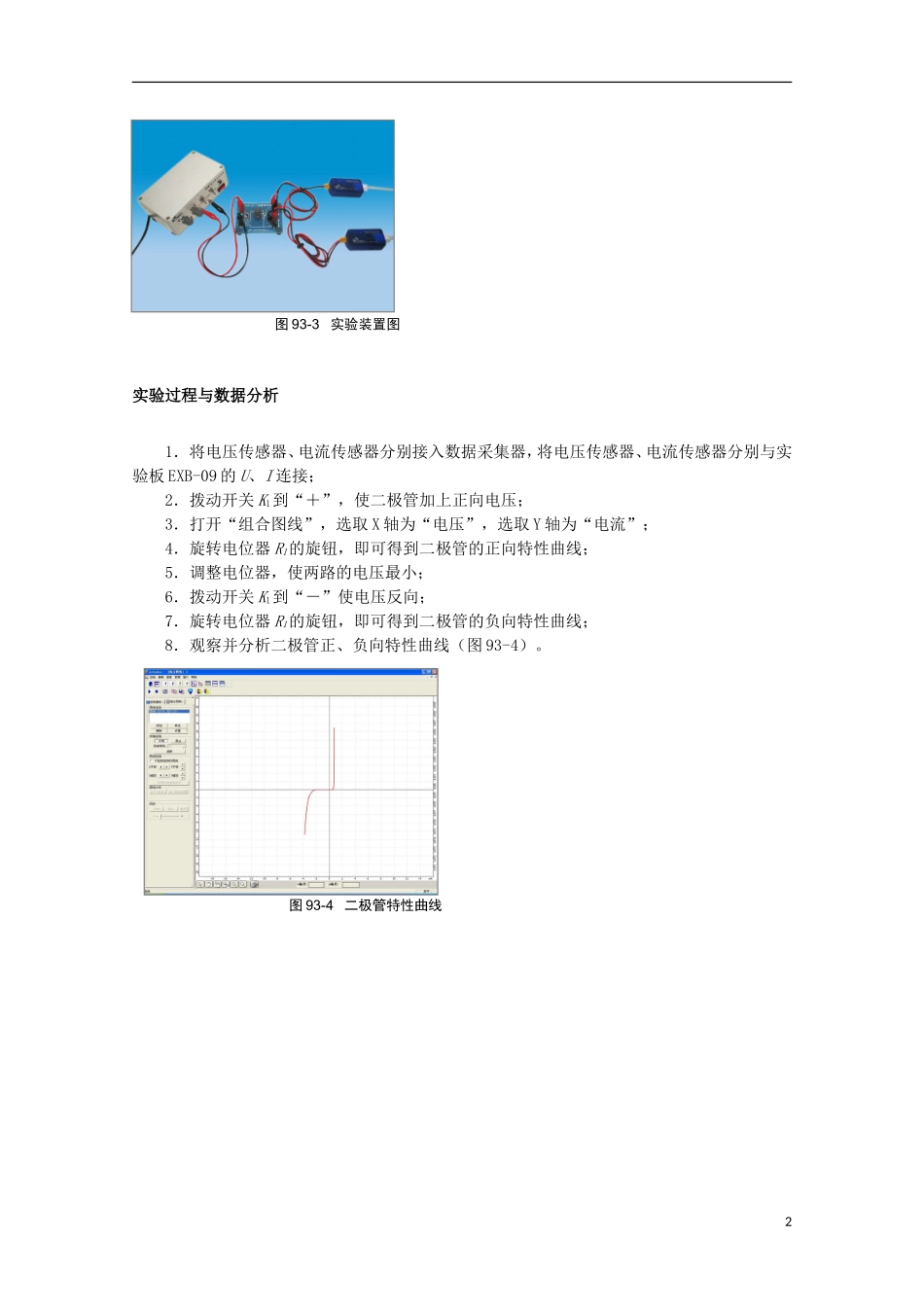

实验九十三 二极管特性曲线实验目的了解二极管的电特性，绘制二极管特性曲线。实验原理将二极管中的电流随其两端电压的变化关系描绘出来，即得到二极管的特性曲线。实验电原理见图 93-1。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-09（图 93-2）、学生电源。实验装置图见图 93-3。图 93-1 实验电原理图图 93-2 朗威 ®系列电学实验板 EXB-09 1实验过程与数据分析1．将电压传感器、电流传感器分别接入数据采集器，将电压传感器、电流传感器分别与实验板 EXB-09 的 U、I 连接；2．拨动开关 K1到“＋”，使二极管加上正向电压；3．打开“组合图线”，选取 X 轴为“电压”，选取 Y 轴为“电流”；4．旋转电位器 R1的旋钮，即可得到二极管的正向特性曲线；5．调整电位器，使两路的电压最小；6．拨动开关 K1到“－”使电压反向；7．旋转电位器 R1的旋钮，即可得到二极管的负向特性曲线；8．观察并分析二极管正、负向特性曲线（图 93-4）。图 93-3 实验装置图图 93-4 二极管特性曲线2
