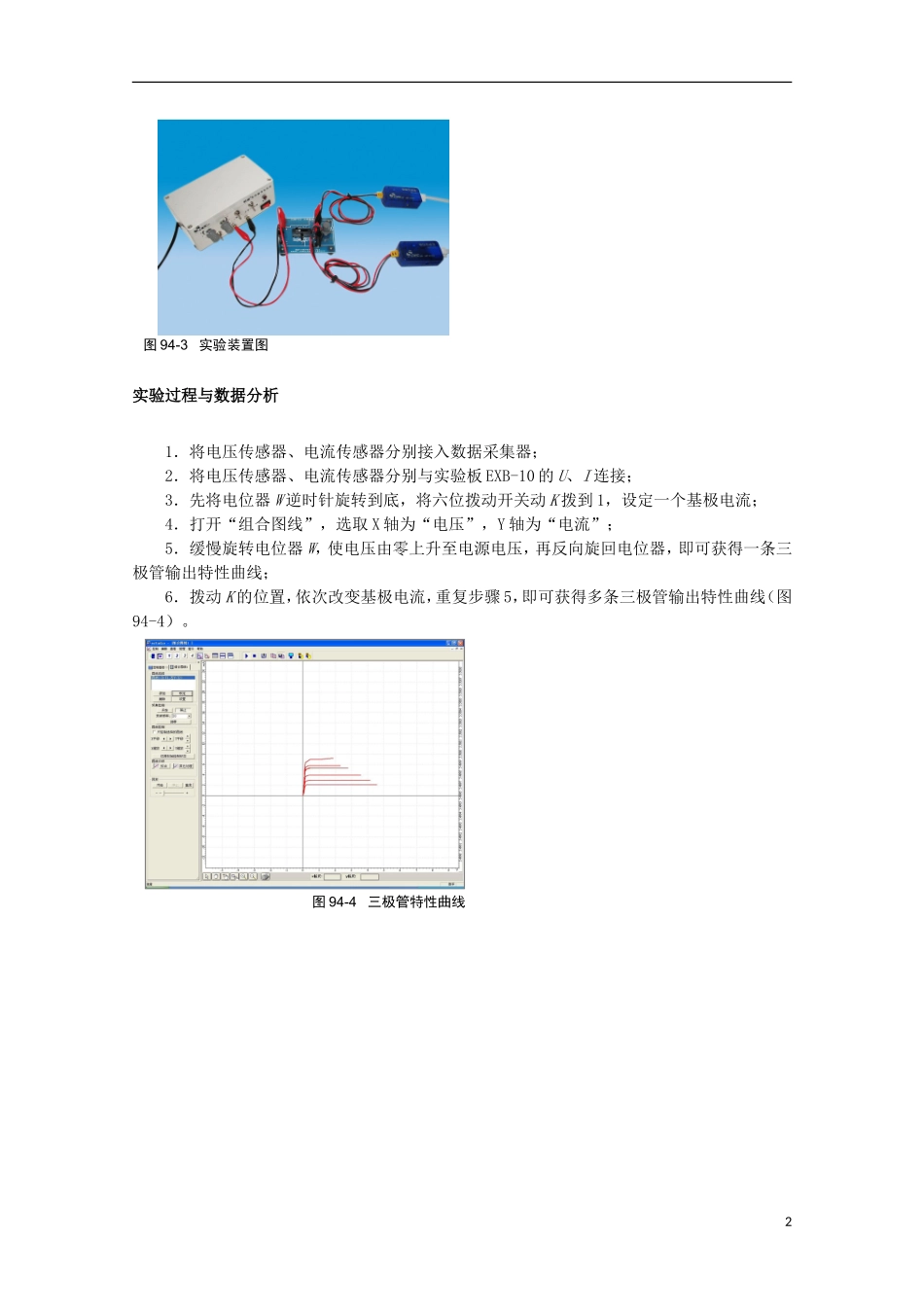

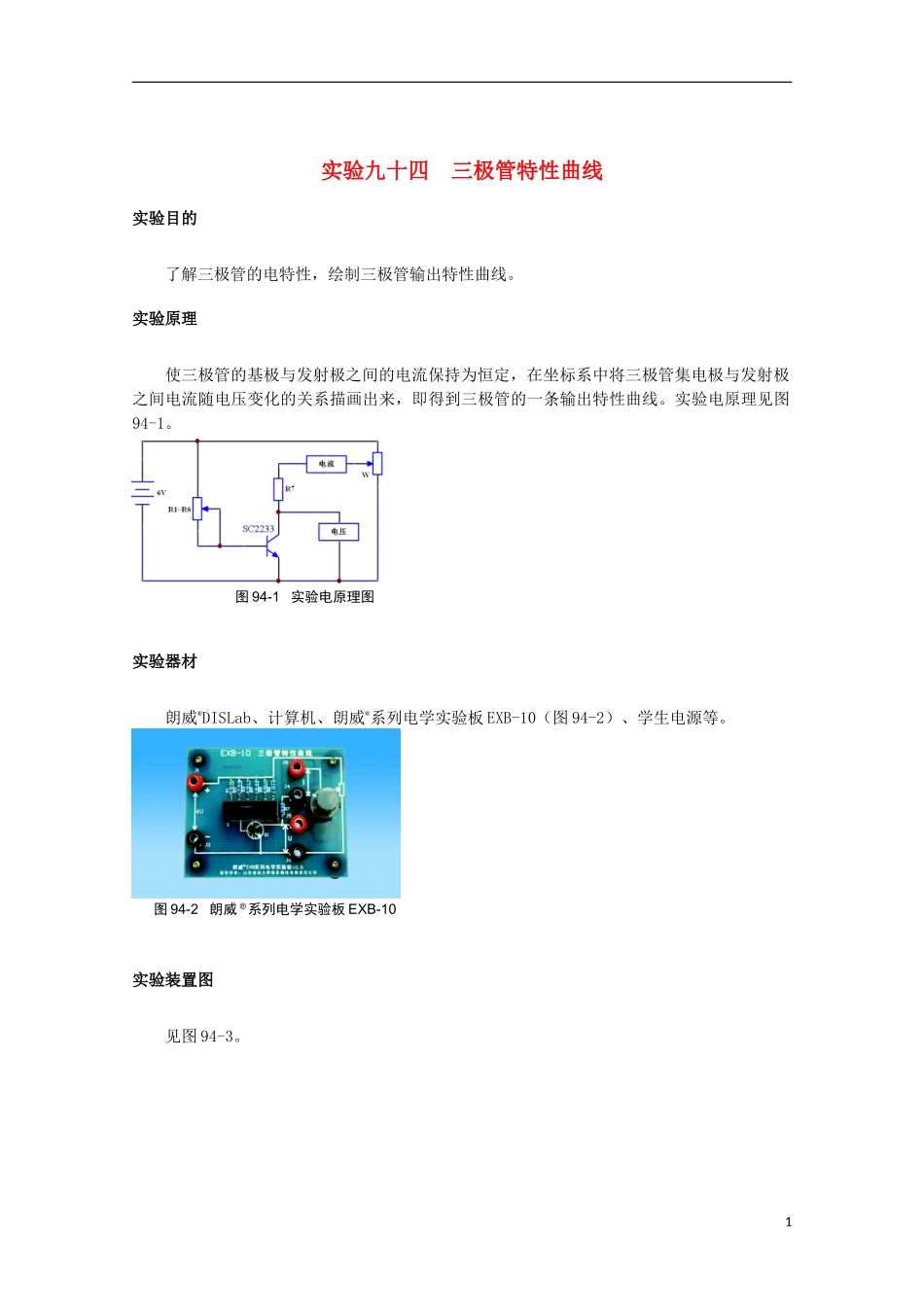

实验九十四 三极管特性曲线实验目的了解三极管的电特性，绘制三极管输出特性曲线。实验原理使三极管的基极与发射极之间的电流保持为恒定，在坐标系中将三极管集电极与发射极之间电流随电压变化的关系描画出来，即得到三极管的一条输出特性曲线。实验电原理见图94-1。实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-10（图 94-2）、学生电源等。实验装置图见图 94-3。图 94-1 实验电原理图图 94-2 朗威 ®系列电学实验板 EXB-10 1实验过程与数据分析1．将电压传感器、电流传感器分别接入数据采集器；2．将电压传感器、电流传感器分别与实验板 EXB-10 的 U、I 连接；3．先将电位器 W 逆时针旋转到底，将六位拨动开关动 K 拨到 1，设定一个基极电流；4．打开“组合图线”，选取 X 轴为“电压”，Y 轴为“电流”；5．缓慢旋转电位器 W，使电压由零上升至电源电压，再反向旋回电位器，即可获得一条三极管输出特性曲线；6．拨动 K 的位置，依次改变基极电流，重复步骤 5，即可获得多条三极管输出特性曲线（图94-4）。图 94-3 实验装置图图 94-4 三极管特性曲线2
