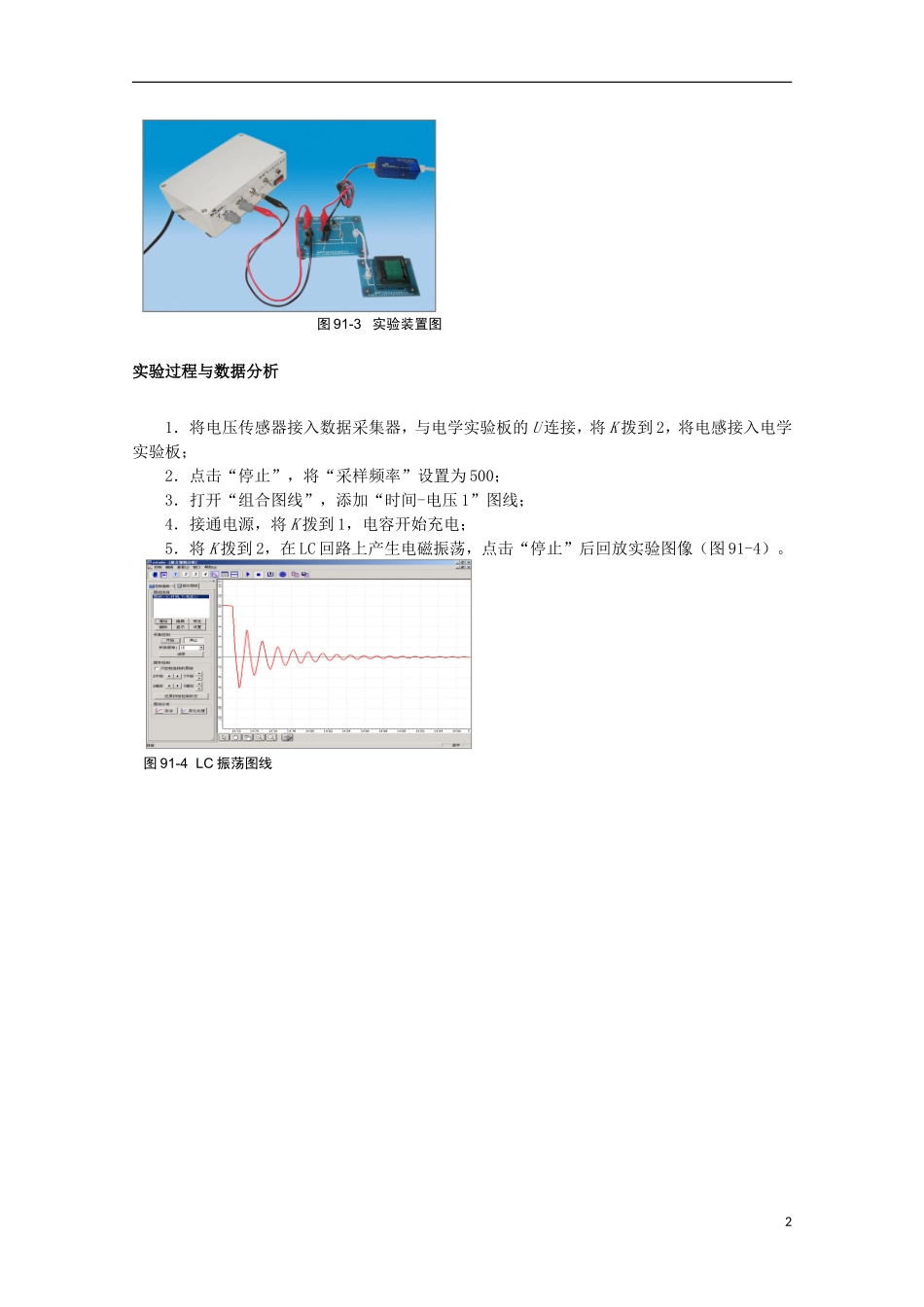

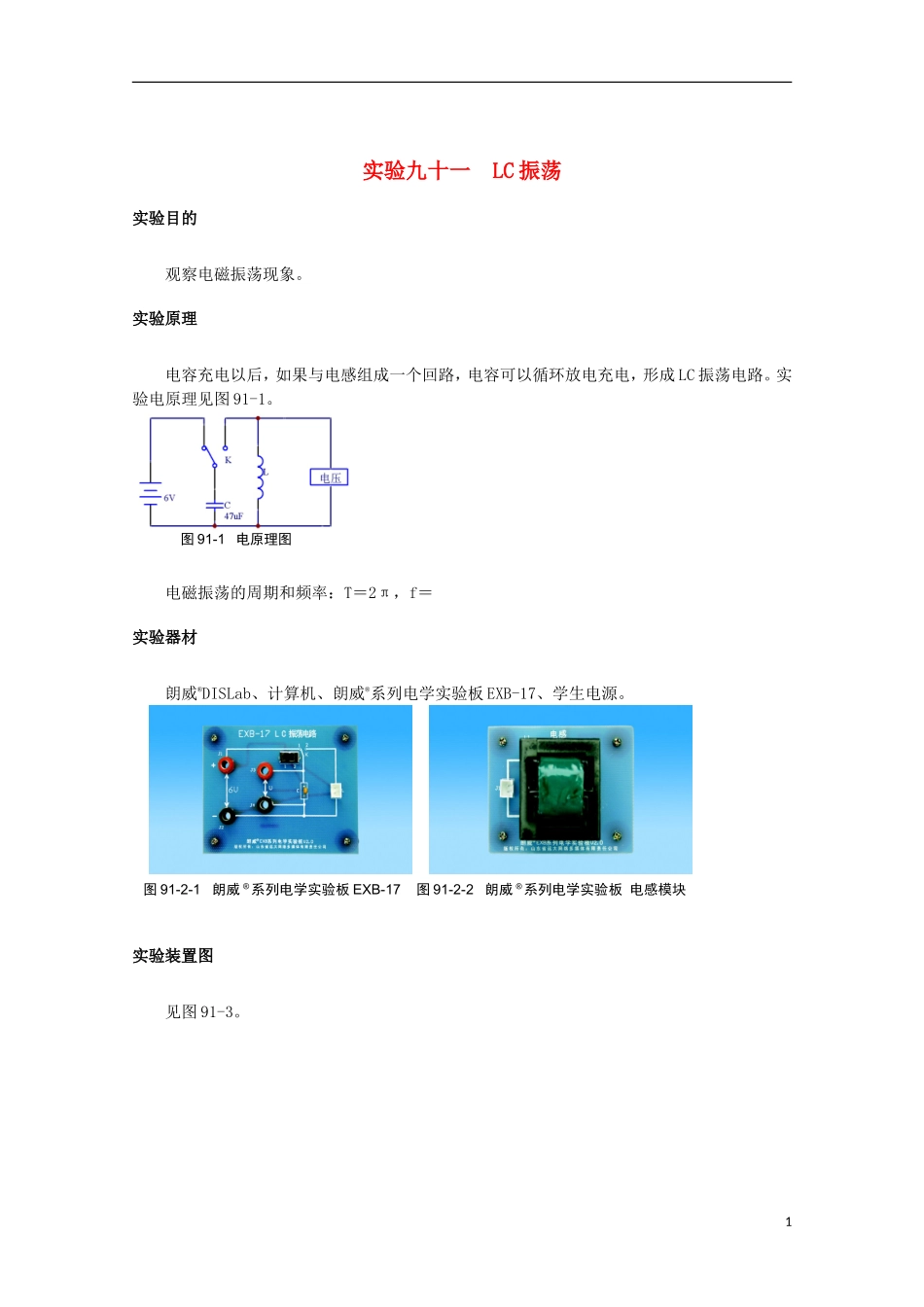

实验九十一 LC 振荡实验目的观察电磁振荡现象。实验原理电容充电以后，如果与电感组成一个回路，电容可以循环放电充电，形成 LC 振荡电路。实验电原理见图 91-1。电磁振荡的周期和频率：T＝2π，f＝实验器材朗威®DISLab、计算机、朗威®系列电学实验板 EXB-17、学生电源。实验装置图见图 91-3。图 91-1 电原理图图 91-2-1 朗威 ®系列电学实验板 EXB-17 图 91-2-2 朗威 ®系列电学实验板 电感模块 1实验过程与数据分析1．将电压传感器接入数据采集器，与电学实验板的 U 连接，将 K 拨到 2，将电感接入电学实验板；2．点击“停止”，将“采样频率”设置为 500；3．打开“组合图线”，添加“时间-电压 1”图线；4．接通电源，将 K 拨到 1，电容开始充电；5．将 K 拨到 2，在 LC 回路上产生电磁振荡，点击“停止”后回放实验图像（图 91-4）。图 91-3 实验装置图图 91-4 LC 振荡图线2
