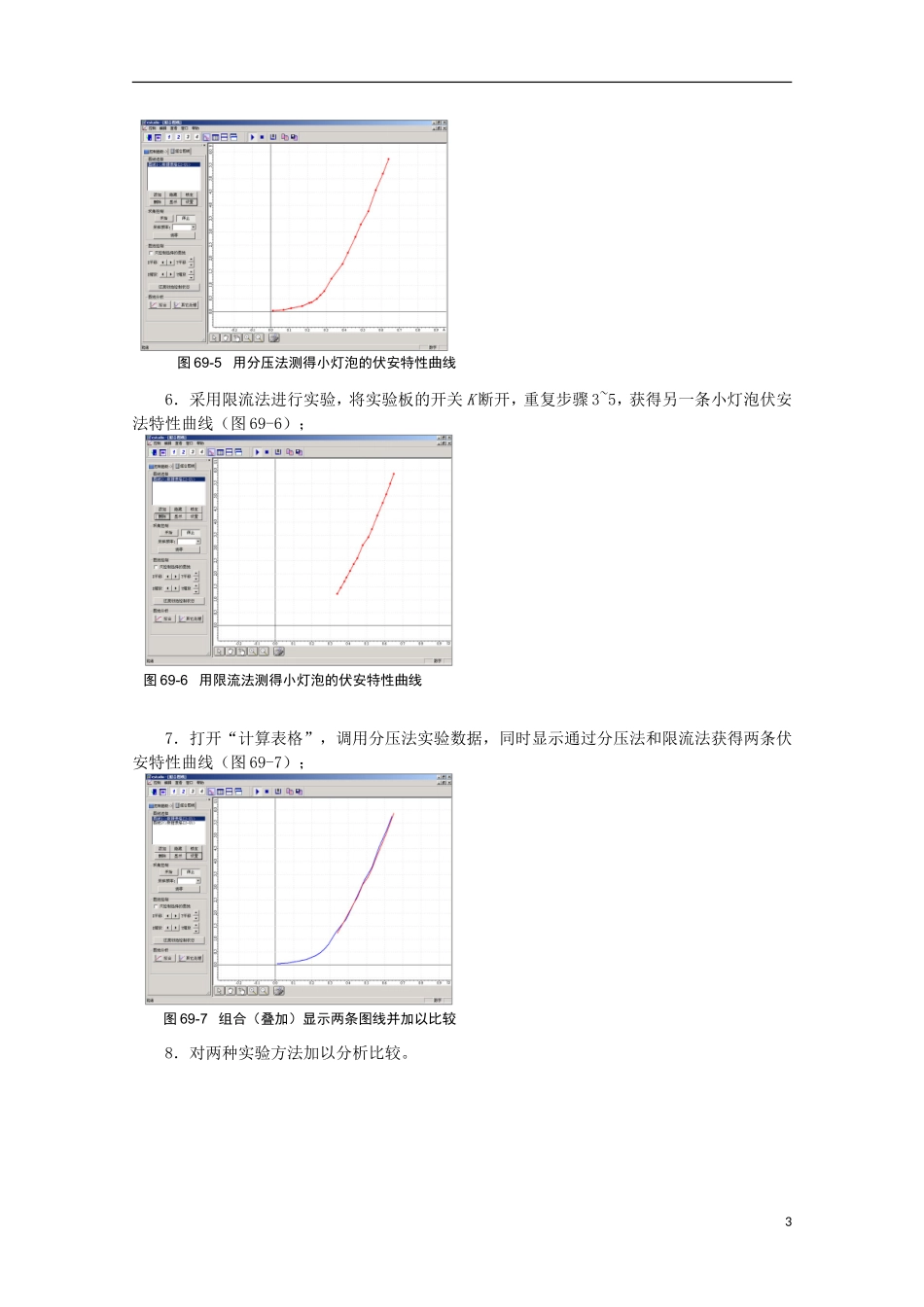

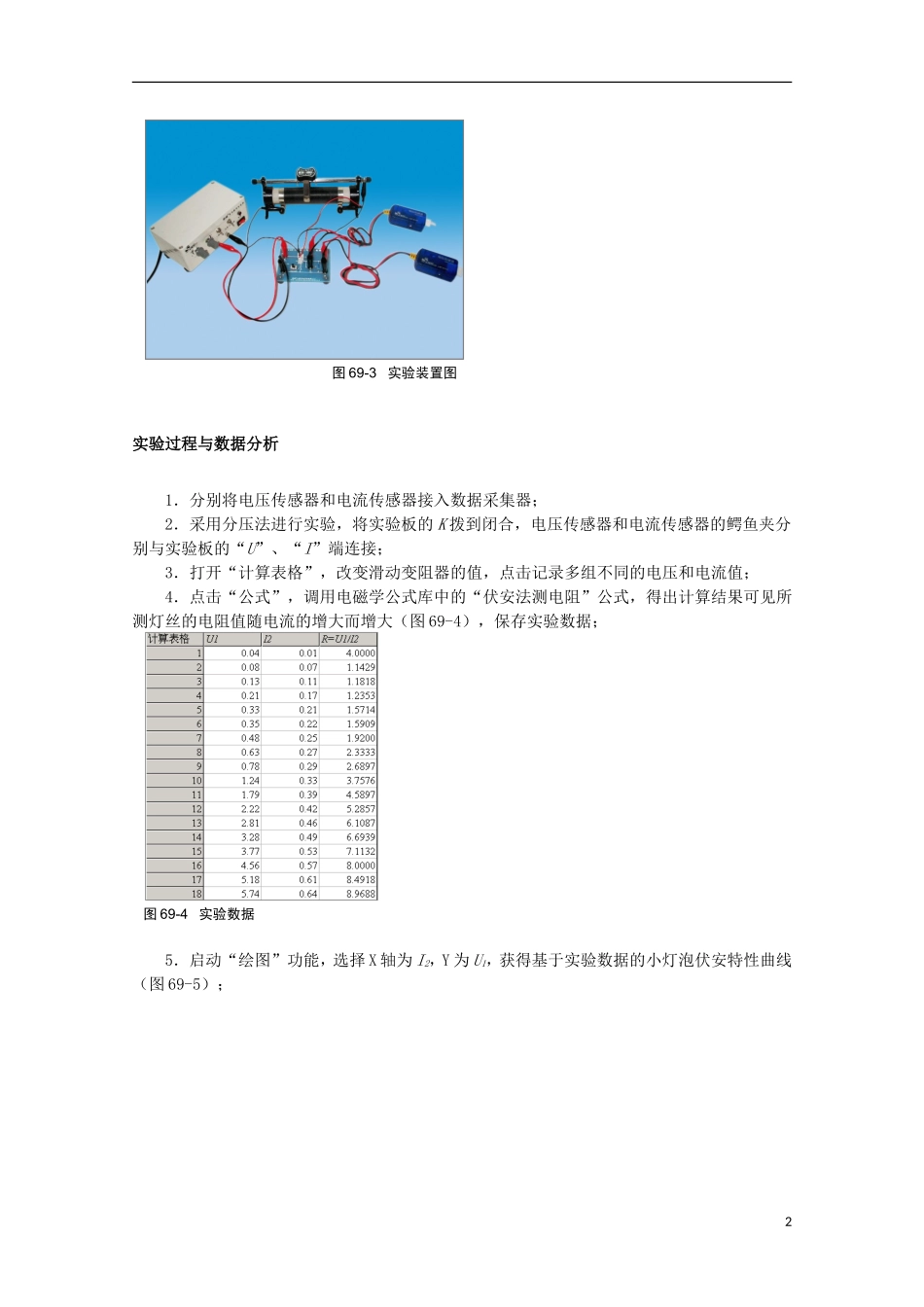

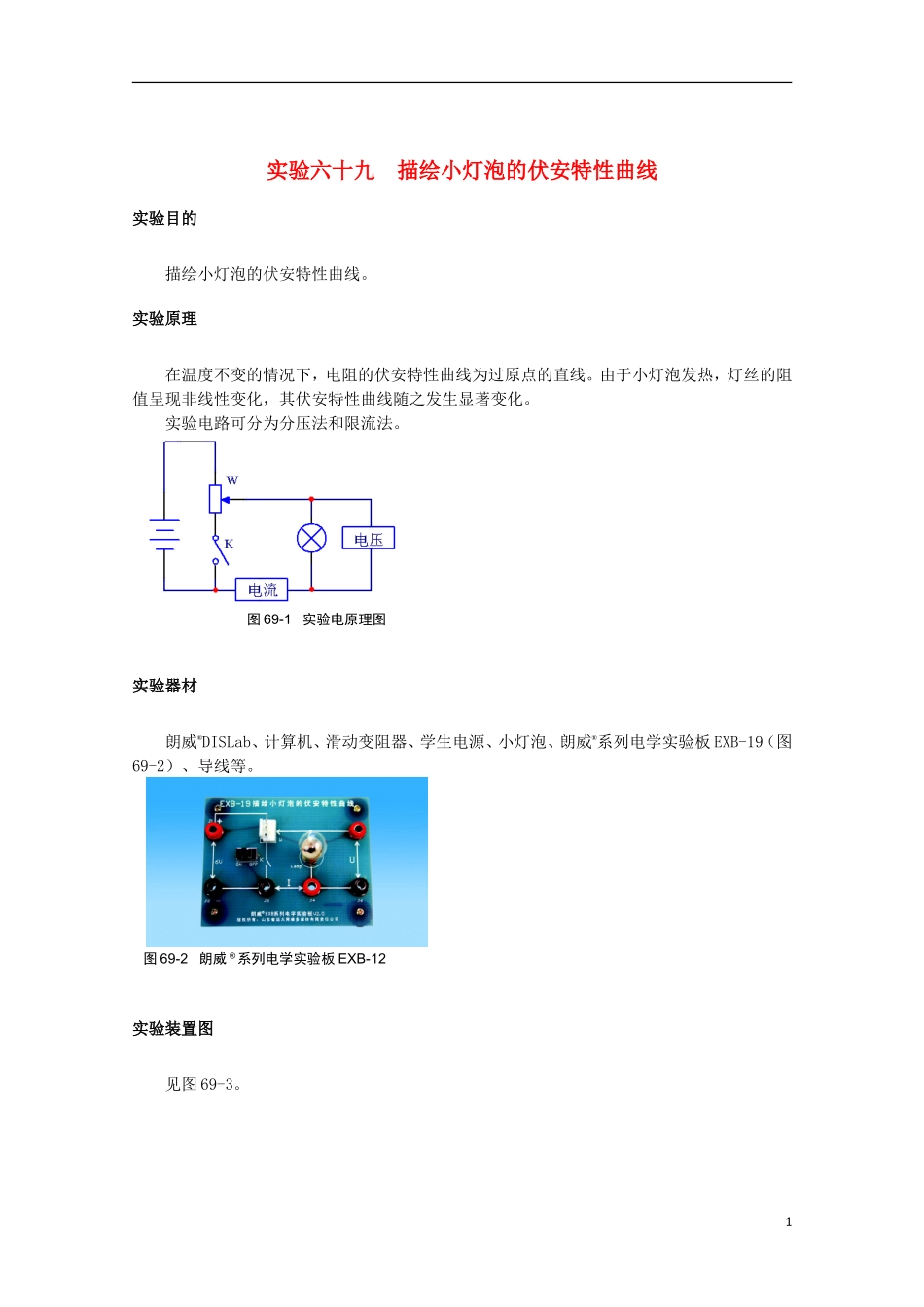

实验六十九 描绘小灯泡的伏安特性曲线实验目的描绘小灯泡的伏安特性曲线。实验原理在温度不变的情况下，电阻的伏安特性曲线为过原点的直线。由于小灯泡发热，灯丝的阻值呈现非线性变化，其伏安特性曲线随之发生显著变化。实验电路可分为分压法和限流法。实验器材朗威®DISLab、计算机、滑动变阻器、学生电源、小灯泡、朗威®系列电学实验板 EXB-19（图69-2）、导线等。实验装置图见图 69-3。图 69-1 实验电原理图图 69-2 朗威 ®系列电学实验板 EXB-121实验过程与数据分析1．分别将电压传感器和电流传感器接入数据采集器；2．采用分压法进行实验，将实验板的 K 拨到闭合，电压传感器和电流传感器的鳄鱼夹分别与实验板的“U”、“I”端连接；3．打开“计算表格”，改变滑动变阻器的值，点击记录多组不同的电压和电流值；4．点击“公式”，调用电磁学公式库中的“伏安法测电阻”公式，得出计算结果可见所测灯丝的电阻值随电流的增大而增大（图 69-4），保存实验数据；5．启动“绘图”功能，选择 X 轴为 I2，Y 为 U1，获得基于实验数据的小灯泡伏安特性曲线（图 69-5）；图 69-3 实验装置图图 69-4 实验数据26．采用限流法进行实验，将实验板的开关 K 断开，重复步骤 3~5，获得另一条小灯泡伏安法特性曲线（图 69-6）；7．打开“计算表格”，调用分压法实验数据，同时显示通过分压法和限流法获得两条伏安特性曲线（图 69-7）；8．对两种实验方法加以分析比较。图 69-5 用分压法测得小灯泡的伏安特性曲线图 69-6 用限流法测得小灯泡的伏安特性曲线图 69-7 组合（叠加）显示两条图线并加以比较3
