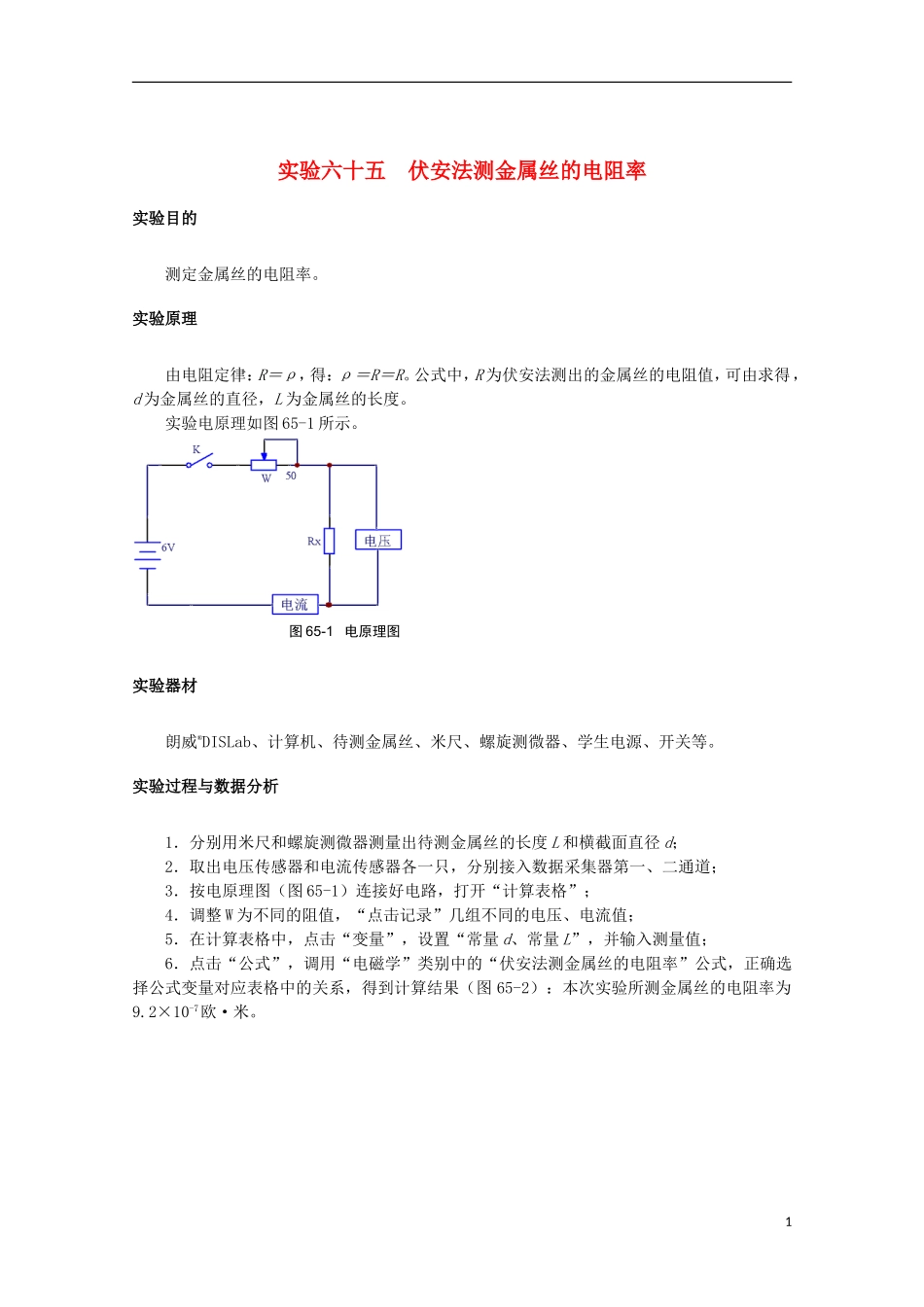

实验六十五 伏安法测金属丝的电阻率实验目的测定金属丝的电阻率。实验原理由电阻定律：R＝ρ，得：ρ＝R＝R。公式中，R 为伏安法测出的金属丝的电阻值，可由求得，d 为金属丝的直径，L 为金属丝的长度。实验电原理如图 65-1 所示。实验器材朗威®DISLab、计算机、待测金属丝、米尺、螺旋测微器、学生电源、开关等。实验过程与数据分析1．分别用米尺和螺旋测微器测量出待测金属丝的长度 L 和横截面直径 d；2．取出电压传感器和电流传感器各一只，分别接入数据采集器第一、二通道；3．按电原理图（图 65-1）连接好电路，打开“计算表格”；4．调整 W 为不同的阻值，“点击记录”几组不同的电压、电流值；5．在计算表格中，点击“变量”，设置“常量 d、常量 L”，并输入测量值；6．点击“公式”，调用“电磁学”类别中的“伏安法测金属丝的电阻率”公式，正确选择公式变量对应表格中的关系，得到计算结果（图 65-2）：本次实验所测金属丝的电阻率为9.2×10-7欧·米。图 65-1 电原理图1图 65-2 金属丝电阻率测量实验结果2
