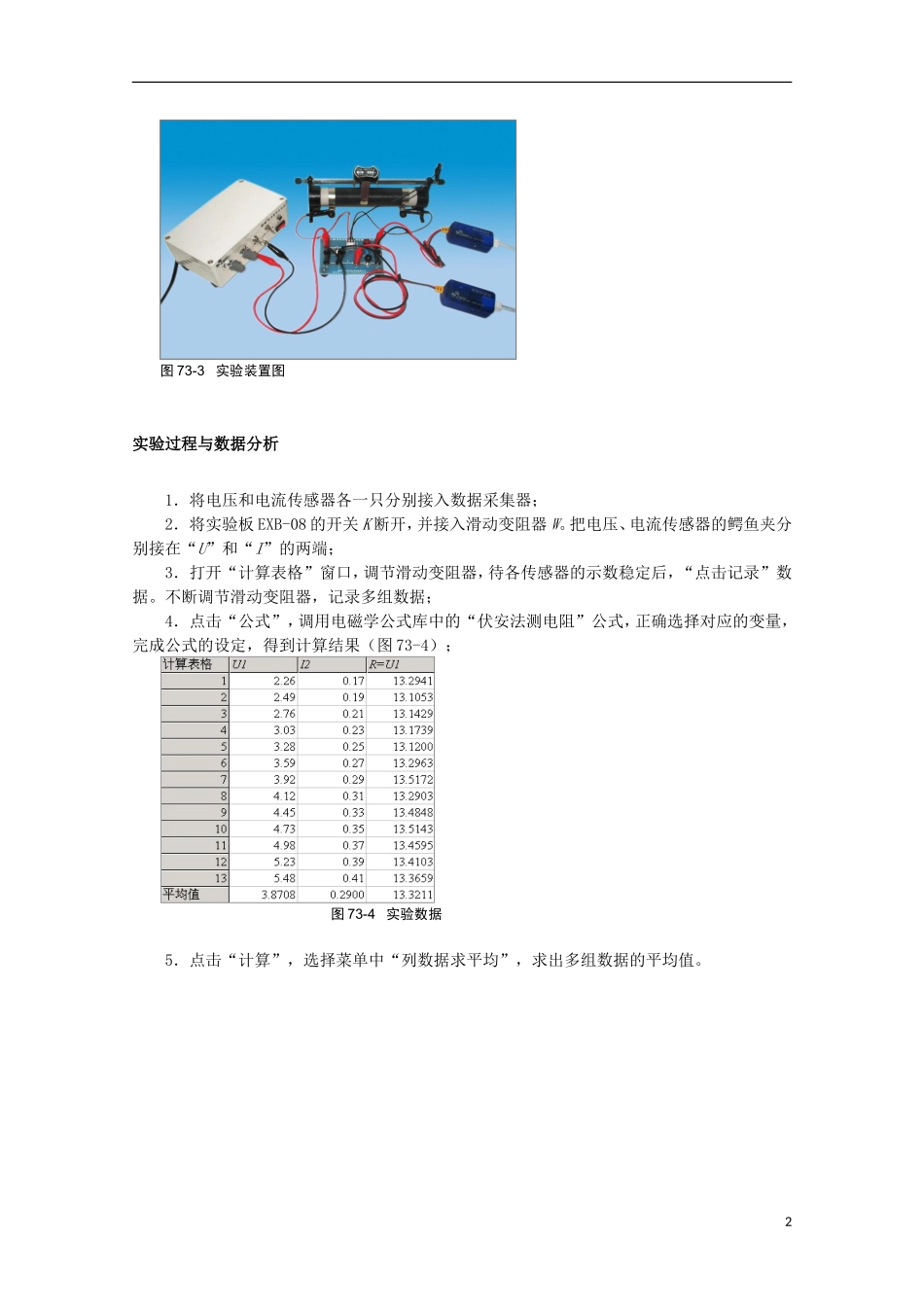

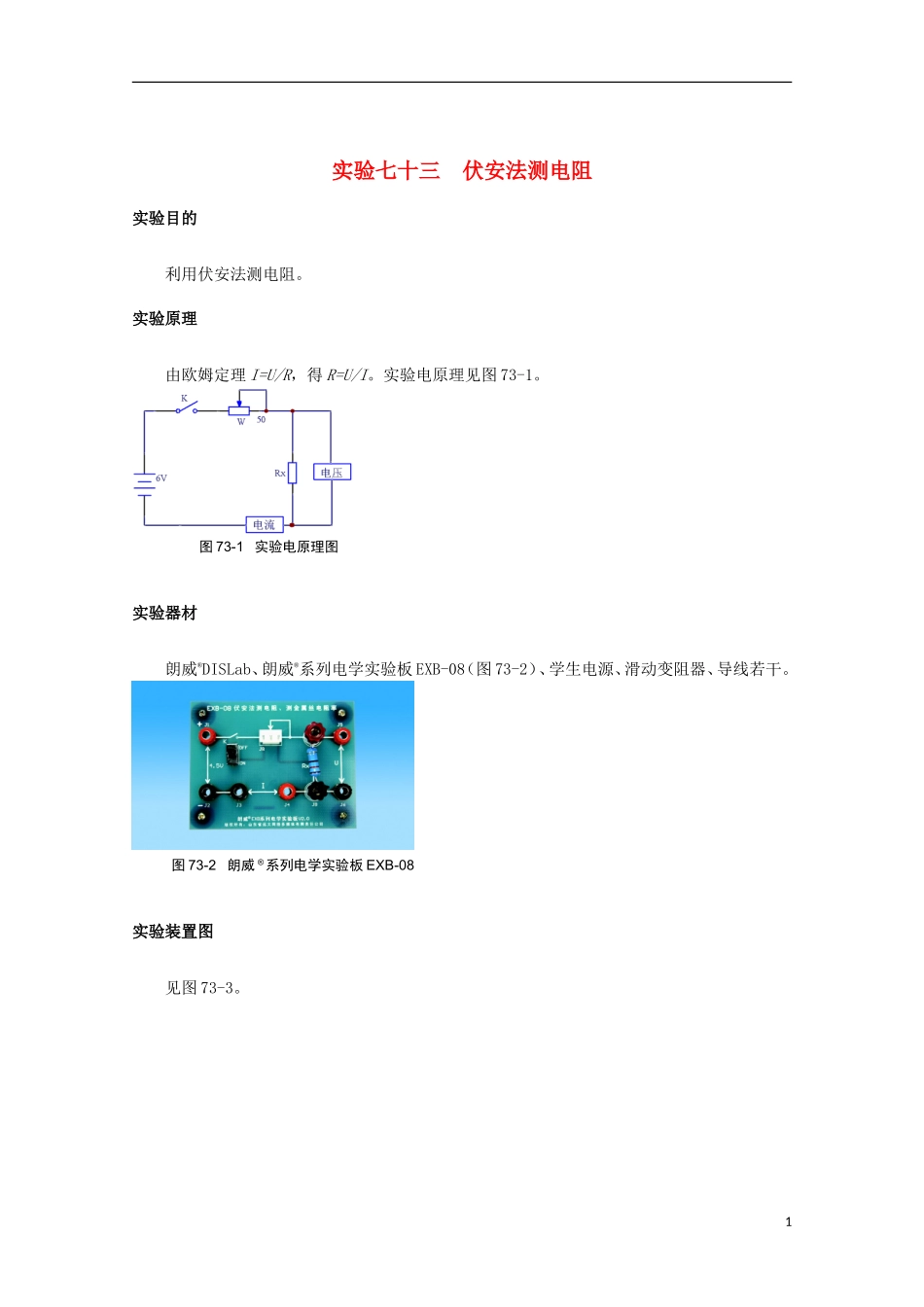

实验七十三 伏安法测电阻实验目的利用伏安法测电阻。实验原理由欧姆定理 I=U/R，得 R=U/I。实验电原理见图 73-1。实验器材朗威®DISLab、朗威®系列电学实验板 EXB-08（图 73-2）、学生电源、滑动变阻器、导线若干。实验装置图见图 73-3。图 73-1 实验电原理图图 73-2 朗威 ®系列电学实验板 EXB-081实验过程与数据分析1．将电压和电流传感器各一只分别接入数据采集器；2．将实验板 EXB-08 的开关 K 断开，并接入滑动变阻器 W。把电压、电流传感器的鳄鱼夹分别接在“U”和“I”的两端；3．打开“计算表格”窗口，调节滑动变阻器，待各传感器的示数稳定后，“点击记录”数据。不断调节滑动变阻器，记录多组数据；4．点击“公式”，调用电磁学公式库中的“伏安法测电阻”公式，正确选择对应的变量，完成公式的设定，得到计算结果（图 73-4）；5．点击“计算”，选择菜单中“列数据求平均”，求出多组数据的平均值。 图 73-3 实验装置图图 73-4 实验数据2
