内蒙古乌拉特中旗一中高中物理《第五章 第四节变压器》导学案 新人教版选修3-2

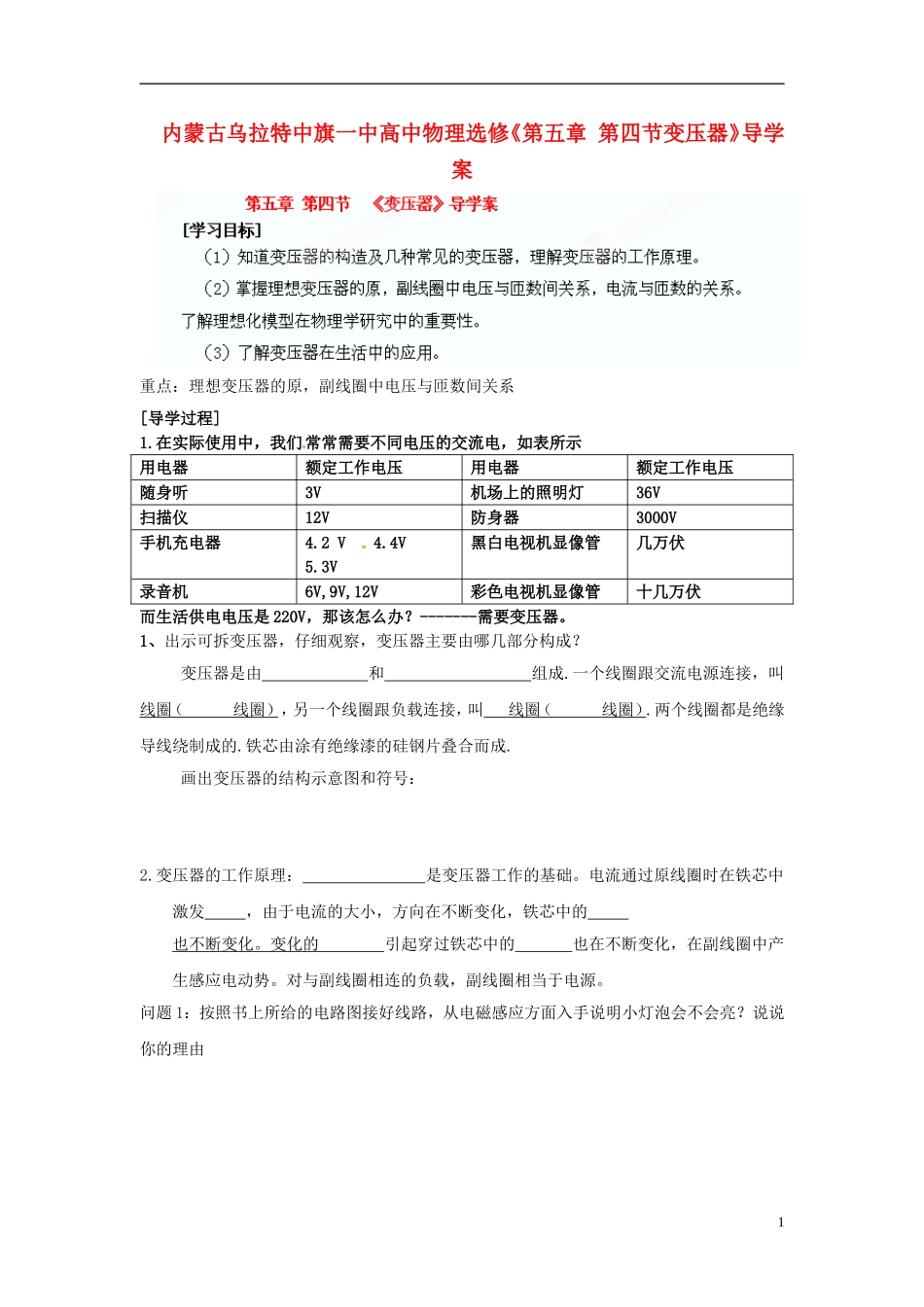

内蒙古乌拉特中旗一中高中物理《第五章 第四节变压器》导学案 新人教版选修3-2_第1页
1/5

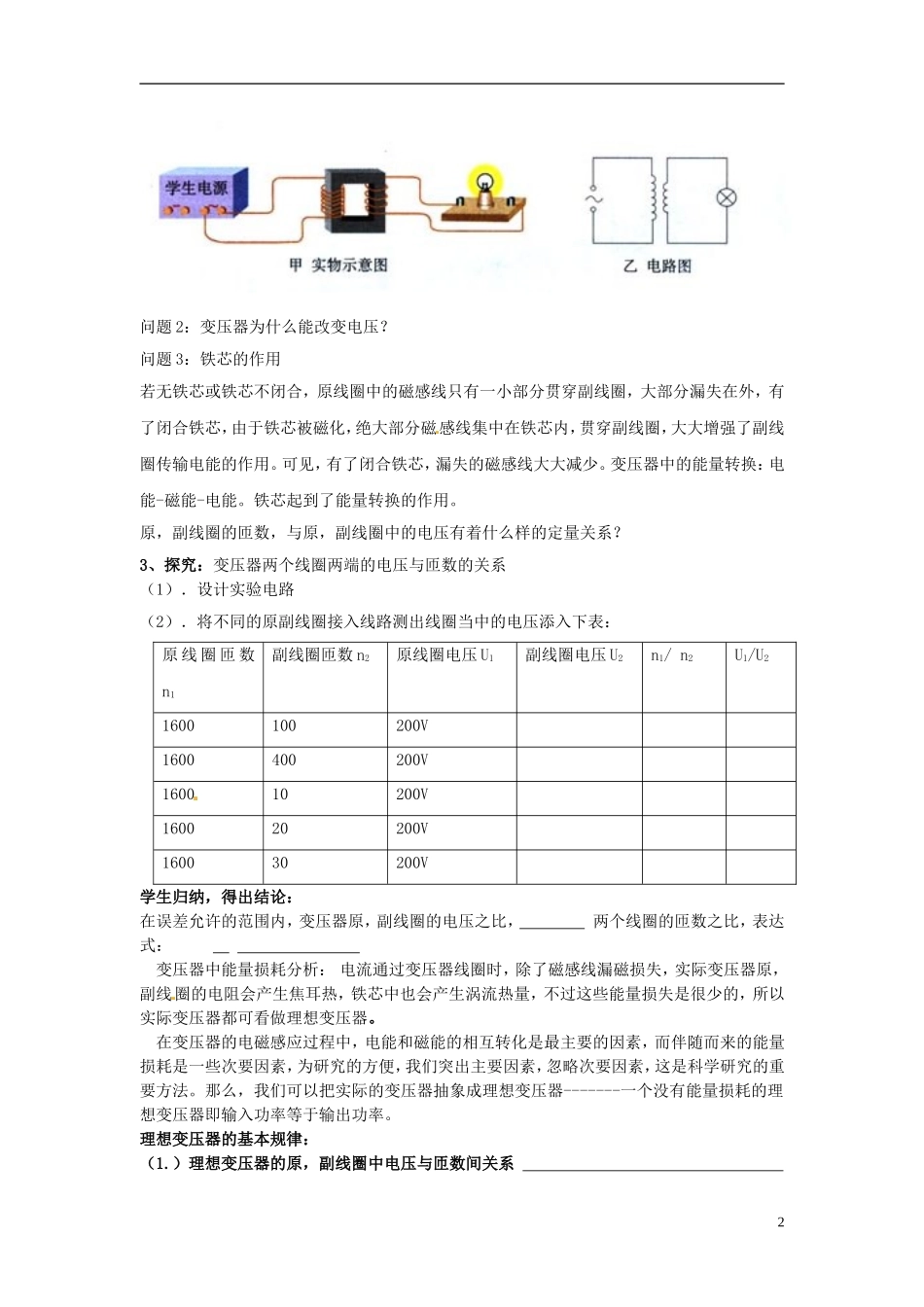

内蒙古乌拉特中旗一中高中物理《第五章 第四节变压器》导学案 新人教版选修3-2_第2页
2/5

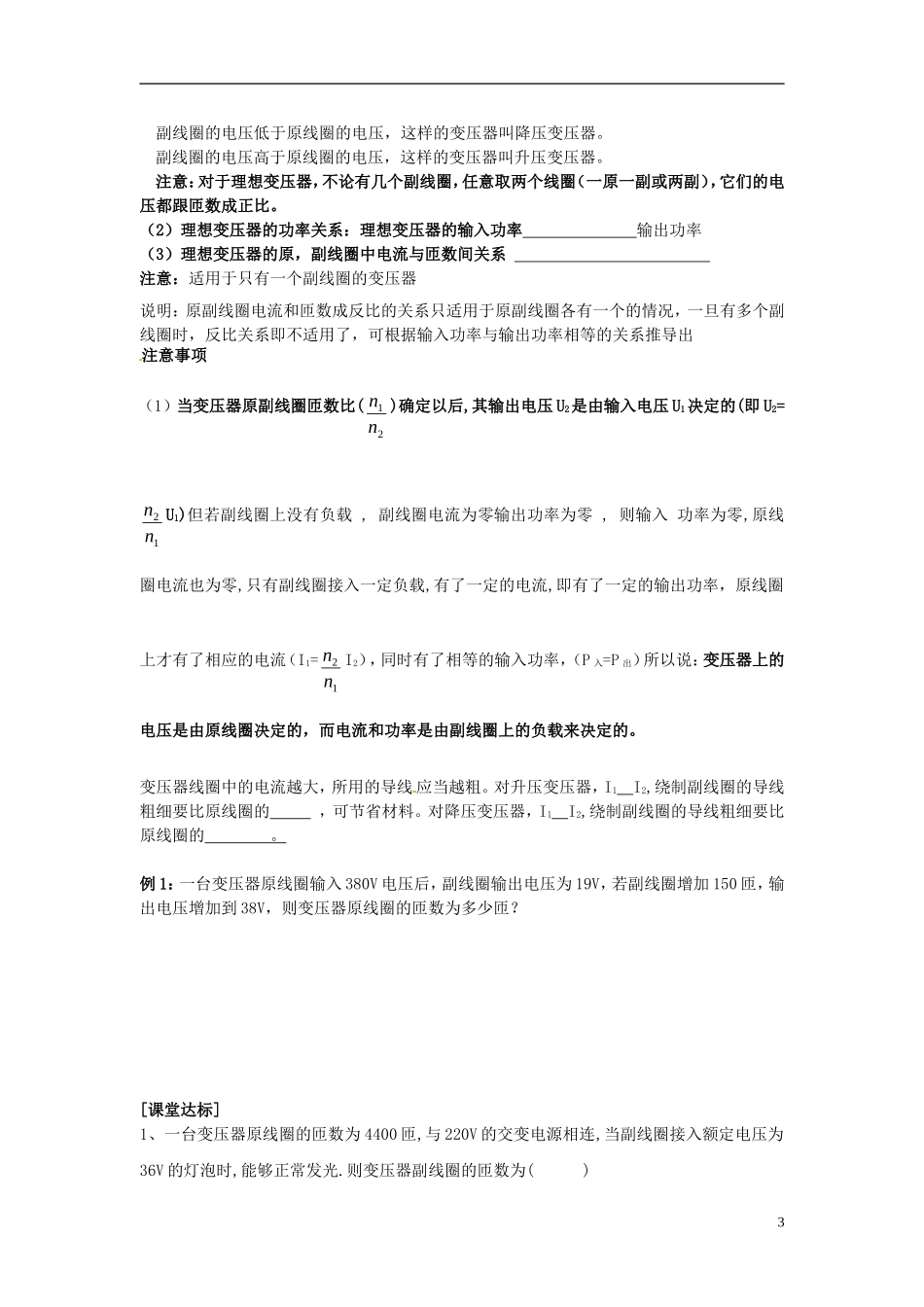

内蒙古乌拉特中旗一中高中物理《第五章 第四节变压器》导学案 新人教版选修3-2_第3页
3/5
内蒙古乌拉特中旗一中高中物理选修《第五章 第四节变压器》导学案重点:理想变压器的原,副线圈中电压与匝数间关系[导学过程] 1.在实际使用中,我们常常需要不同电压的交流电,如表所示用电器额定工作电压用电器额定工作电压随身听3V机场上的照明灯36V扫描仪12V防身器3000V手机充电器4.2 V 4.4V 5.3V黑白电视机显像管几万伏录音机6V,9V,12V彩色电视机显像管十几万伏而生活供电电压是 220V,那该怎么办?-------需要变压器。1、出示可拆变压器,仔细观察,变压器主要由哪几部分构成?变压器是由 和 组成.一个线圈跟交流电源连接,叫 线圈( 线圈),另一个线圈跟负载连接,叫 线圈( 线圈).两个线圈都是绝缘导线绕制成的.铁芯由涂有绝缘漆的硅钢片叠合而成.画出变压器的结构示意图和符号:2.变压器的工作原理: 是变压器工作的基础。电流通过原线圈时在铁芯中激发 ,由于电流的大小,方向在不断变化,铁芯中的 也不断变化。变化的 引起穿过铁芯中的 也在不断变化,在副线圈中产生感应电动势。对与副线圈相连的负载,副线圈相当于电源。问题 1:按照书上所给的电路图接好线路,从电磁感应方面入手说明小灯泡会不会亮?说说你的理由1问题 2:变压器为什么能改变电压?问题 3:铁芯的作用若无铁芯或铁芯不闭合,原线圈中的磁感线只有一小部分贯穿副线圈,大部分漏失在外,有了闭合铁芯,由于铁芯被磁化,绝大部分磁感线集中在铁芯内,贯穿副线圈,大大增强了副线圈传输电能的作用。可见,有了闭合铁芯,漏失的磁感线大大减少。变压器中的能量转换:电能-磁能-电能。铁芯起到了能量转换的作用。原,副线圈的匝数,与原,副线圈中的电压有着什么样的定量关系?3、探究:变压器两个线圈两端的电压与匝数的关系(1).设计实验电路(2).将不同的原副线圈接入线路测出线圈当中的电压添入下表:原 线 圈 匝 数n1副线圈匝数 n2原线圈电压 U1副线圈电压 U2n1/ n2U1/U21600100200V1600400200V160010200V160020200V160030200V学生归纳,得出结论:在误差允许的范围内,变压器原,副线圈的电压之比, 两个线圈的匝数之比,表达式: 变压器中能量损耗分析: 电流通过变压器线圈时,除了磁感线漏磁损失,实际变压器原,副线圈的电阻会产生焦耳热,铁芯中也会产生涡流热量,不过这些能量损失是很少的,所以实际变压器都可看做理想变压器。在变压器的电磁感应过程中,电能和磁能的相互转化是最主要的因素,而伴随而来的能量损耗是一...
