侧墙模板支架稳定性验算

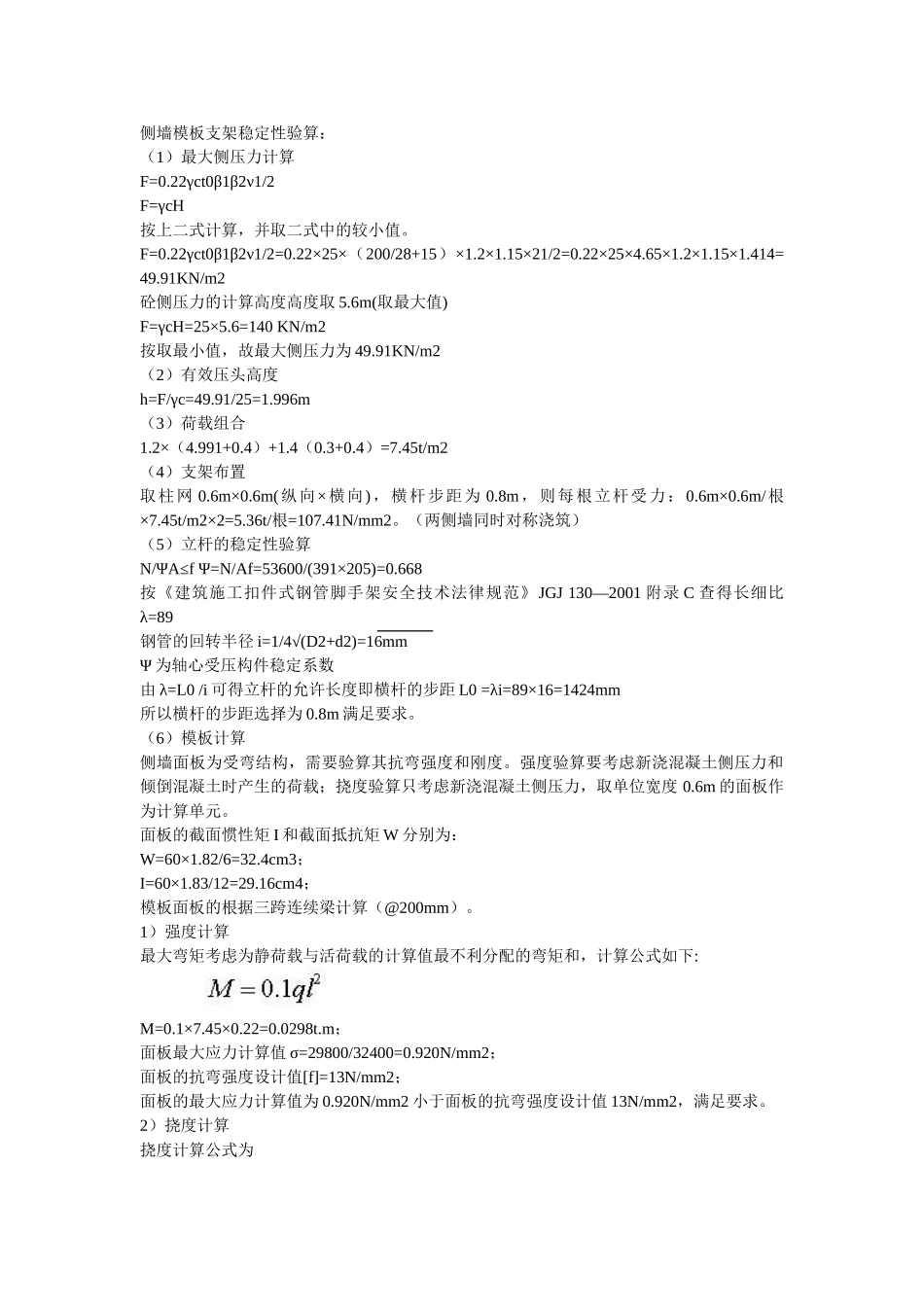

侧墙模板支架稳定性验算：（1）最大侧压力计算F=0.22γct0β1β2ν1/2F=γcH按上二式计算，并取二式中的较小值。F=0.22γct0β1β2ν1/2=0.22×25×（200/28+15）×1.2×1.15×21/2=0.22×25×4.65×1.2×1.15×1.414=49.91KN/m2砼侧压力的计算高度高度取 5.6m(取最大值) F=γcH=25×5.6=140 KN/m2按取最小值，故最大侧压力为 49.91KN/m2（2）有效压头高度h=F/γc=49.91/25=1.996m（3）荷载组合1.2×（4.991+0.4）+1.4（0.3+0.4）=7.45t/m2（4）支架布置取柱网 0.6m×0.6m(纵向×横向)，横杆步距为 0.8m，则每根立杆受力：0.6m×0.6m/根×7.45t/m2×2=5.36t/根=107.41N/mm2。（两侧墙同时对称浇筑）（5）立杆的稳定性验算N/ΨA≤f Ψ=N/Af=53600/(391×205)=0.668按《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ 130—2001 附录 C 查得长细比λ=89钢管的回转半径 i=1/4√(D2+d2)=16mmΨ 为轴心受压构件稳定系数 由 λ=L0 /i 可得立杆的允许长度即横杆的步距 L0 =λi=89×16=1424mm所以横杆的步距选择为 0.8m 满足要求。（6）模板计算侧墙面板为受弯结构，需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力，取单位宽度 0.6m 的面板作为计算单元。面板的截面惯性矩 I 和截面抵抗矩 W 分别为：W=60×1.82/6=32.4cm3；I=60×1.83/12=29.16cm4；模板面板的根据三跨连续梁计算（@200mm）。1）强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: M=0.1×7.45×0.22=0.0298t.m；面板最大应力计算值 σ=29800/32400=0.920N/mm2；面板的抗弯强度设计值[f]=13N/mm2；面板的最大应力计算值为 0.920N/mm2 小于面板的抗弯强度设计值 13N/mm2，满足要求。2）挠度计算挠度计算公式为 面板最大挠度计算值 ω=0.677×4.991×2025/(100×9500×291600)=0.020mm； 面板最大允许挠度[ω]200/250=0.8mm；面板的最大挠度计算值 0.020mm 小于面板的最大允许挠度 0.8mm，满足要求。（7）小方木计算（模板下拟设置 50mm×100mm 方木）柱网 0.6m×0.6m，即 50mm×100mm 方木（垂直车站纵轴线布置）间距选择为 200mm，方木承受的线荷载为：q 小方木=7.45×0.2=1.49t/m。M 小方木 max=1/8ql2=1.49×0.62/8=0.067t·mW 小方木=bh2/6=0.05×0.12/6=0.83×10-4m3σ 小 方 木 max= M 小 方 木 max/W=0.067/ （ 0.8...
