山东省乐陵市第一中学2015高中物理 2.6电阻的测量复习学案 新人教版选修1-1

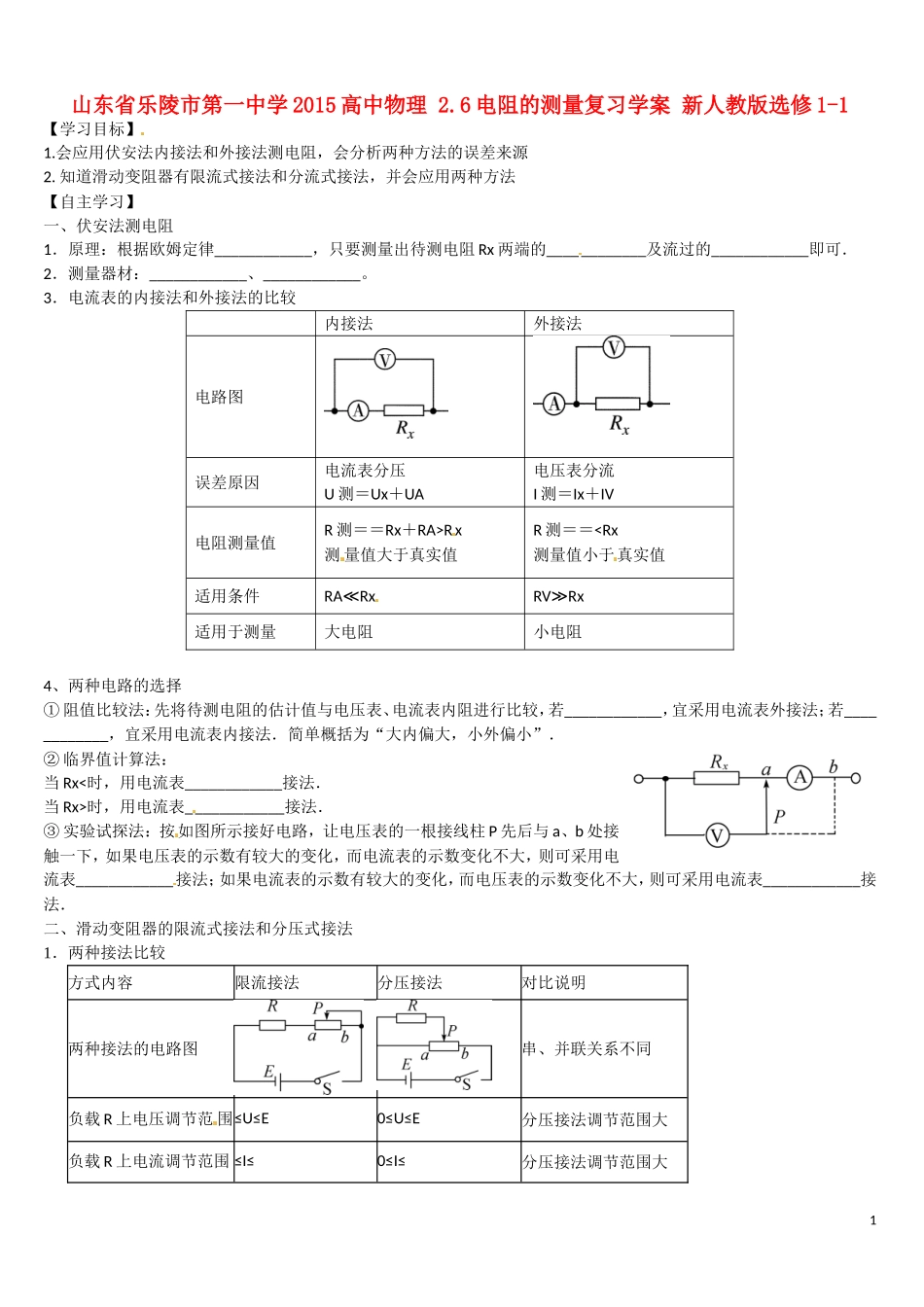

山东省乐陵市第一中学 2015 高中物理 2.6 电阻的测量复习学案 新人教版选修 1-1【学习目标】1.会应用伏安法内接法和外接法测电阻，会分析两种方法的误差来源2. 知道滑动变阻器有限流式接法和分流式接法，并会应用两种方法【自主学习】一、伏安法测电阻1．原理：根据欧姆定律____________，只要测量出待测电阻 Rx 两端的____________及流过的____________即可．2．测量器材：____________、____________。3．电流表的内接法和外接法的比较内接法外接法电路图误差原因电流表分压U 测＝Ux＋UA电压表分流I 测＝Ix＋IV电阻测量值R 测＝＝Rx＋RA>Rx测 量值大于真实值R 测＝＝时，用电流表____________接法．③ 实验试探法：按如图所示接好电路，让电压表的一根接线柱 P 先后与 a、b 处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表____________接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表____________接法．二、滑动变阻器的限流式接法和分压式接法1．两种接法比较方式内容限流接法分压接法对比说明两种接法的电路图串、并联关系不同负载 R 上电压调节范 围≤U≤E0≤U≤E分压接法调节范围大负载 R 上电流调节范围 ≤I≤0≤I≤分压接法调节范围大1闭合 S 前触头位置b 端a 端都是为了保护电路元件2.两种接法的适用条件(1)限流式接法适合测量阻值小的电阻(与滑动变阻器总电阻相比相差不多或比滑动变阻器的总电阻还小)．因为 Rx 小，限流式中滑动变阻器分得电压大，移动滑动触头调节范围大．(2)分压式接法适合测量阻值较大的电阻(比滑动变阻器的总电阻大)．因为 Rx 大，分压式中 Rx几乎不影响电压的分配，移动滑动触头电压变化明显，便于调节3．两种接法的选择原则(1)在两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、耗能低．(2)若采用限流式不能控制电流满足实验要求，即不论怎样调节滑动变阻器，待测电阻上的电流(或电压)都会超过电流表(或电压表)的量程，或超过待测电阻的额定电流...
