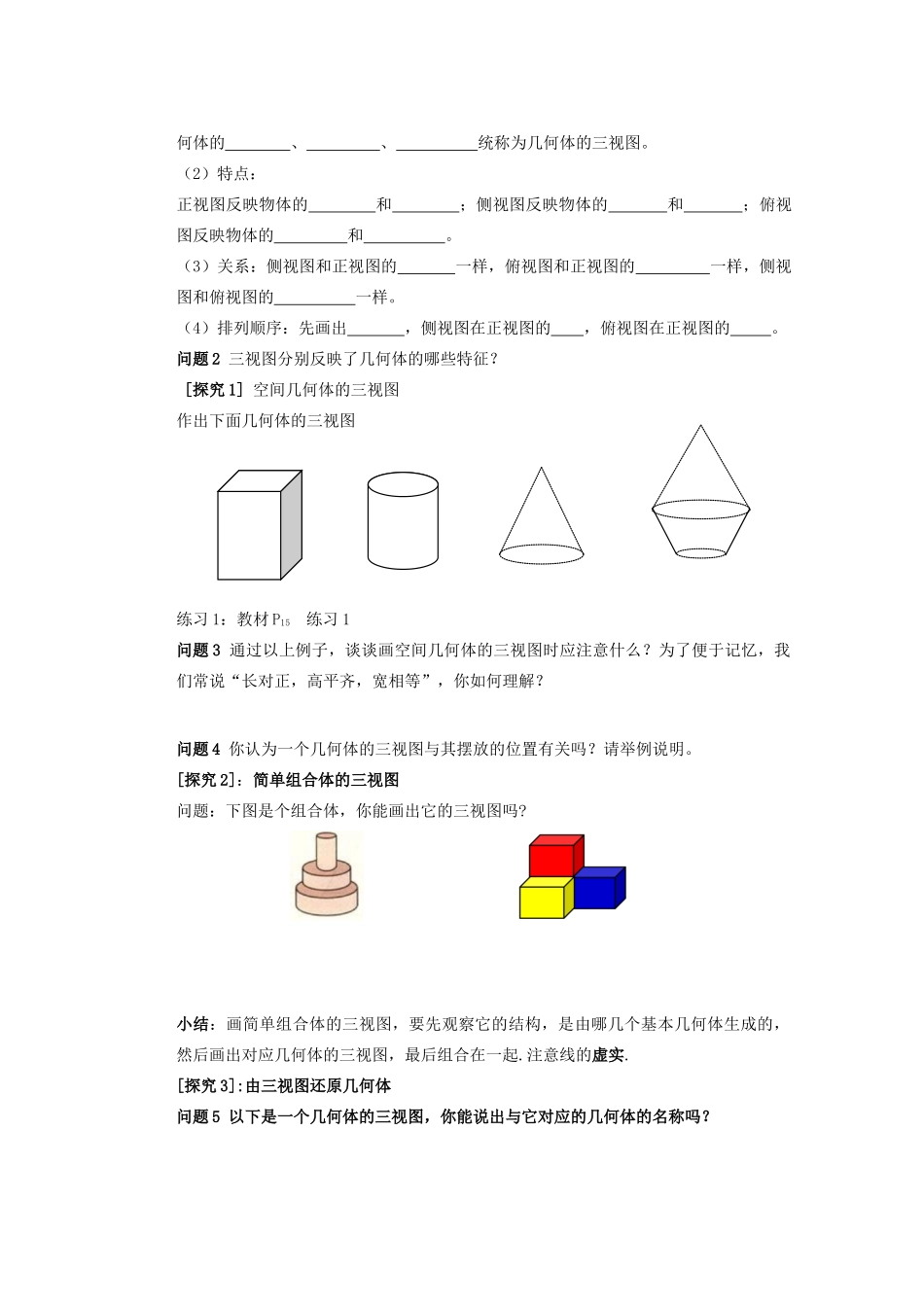

山西省朔州市平鲁区李林中学高中数学 中心投影与平行投影 122 空间几何体的三视图导学案 新人教 A 版必修 2学习重点难点1 ．画简单空间几何体的三视图 2 ．识别三视图所表示的几何体 二．课堂识真1．导入新课（阅读 P11~ P13，，完成以下填空）（一）投影（1）我们常用 和 来表示一个空间几何体，从而将它们画在纸上。（2）投影及其有关概念光是沿 传播的，由于光的传播，在 物体的后面的屏幕上可以留下这个物体的 ，这种现象叫做投影，我们把 叫做投影线，把留下物体影子的 叫做投影面。（3）投影的分类中心投影：光由 向外散射形成的投影；平行投影：在一束 照射下形成的投影叫 ，在平行投影中，当投影线正对着投影面时叫做 ，否则叫 。问题 1 你能从入射光线和投影效果两个方面来谈谈中心投影和平行投影的区别吗？小孔成像原理体现了 。（二）三视图（1）定义：视图是将物体按 向投影面投射时所得到的投影图，光线自物体的 向 投影所得到的投影图，称为正视图；自 向 投影所得到的投影图，称为侧视图；自 向 投影所得到的投影图，称为俯视图；几何体的 、 、 统称为几何体的三视图。（2）特点：正视图反映物体的 和 ；侧视图反映物体的 和 ；俯视图反映物体的 和 。（3）关系：侧视图和正视图的 一样，俯视图和正视图的 一样，侧视图和俯视图的 一样。（4）排列顺序：先画出 ，侧视图在正视图的 ，俯视图在正视图的 。问题 2 三视图分别反映了几何体的哪些特征？ [探究 1] 空间几何体的三视图作出下面几何体的三视图练习 1：教材 P15 练习 1问题 3 通过以上例子，谈谈画空间几何体的三视图时应注意什么？为了便于记忆，我们常说“长对正，高平齐，宽相等”，你如何理解？问题 4 你认为一个几何体的三视图与其摆放的位置有关吗？请举例说明。[探究 2]：简单组合体的三视图问题：下图是个组合体，你能画出它的三视图吗? 小结：画简单组合体的三视图，要先观察它的结构，是由哪几个基本几何体生成的，然后画出对应几何体的三视图，最后组合在一起.注意线的虚实.[探究 3]:由三视图还原几何体问题 5 以下是一个几何体的三视图，你能说出与它对应的几何体的名称吗？练习 2：教材 P15 练习 2课后作业：P20 1 2三．课后见功1．下列命题正确的是（ ）A.矩形的平行投影一定为矩形B.梯形的平行投影一定是梯形C.两条相交直线的投影可能平行D.一条线段中心的平行投影仍为这条线...
