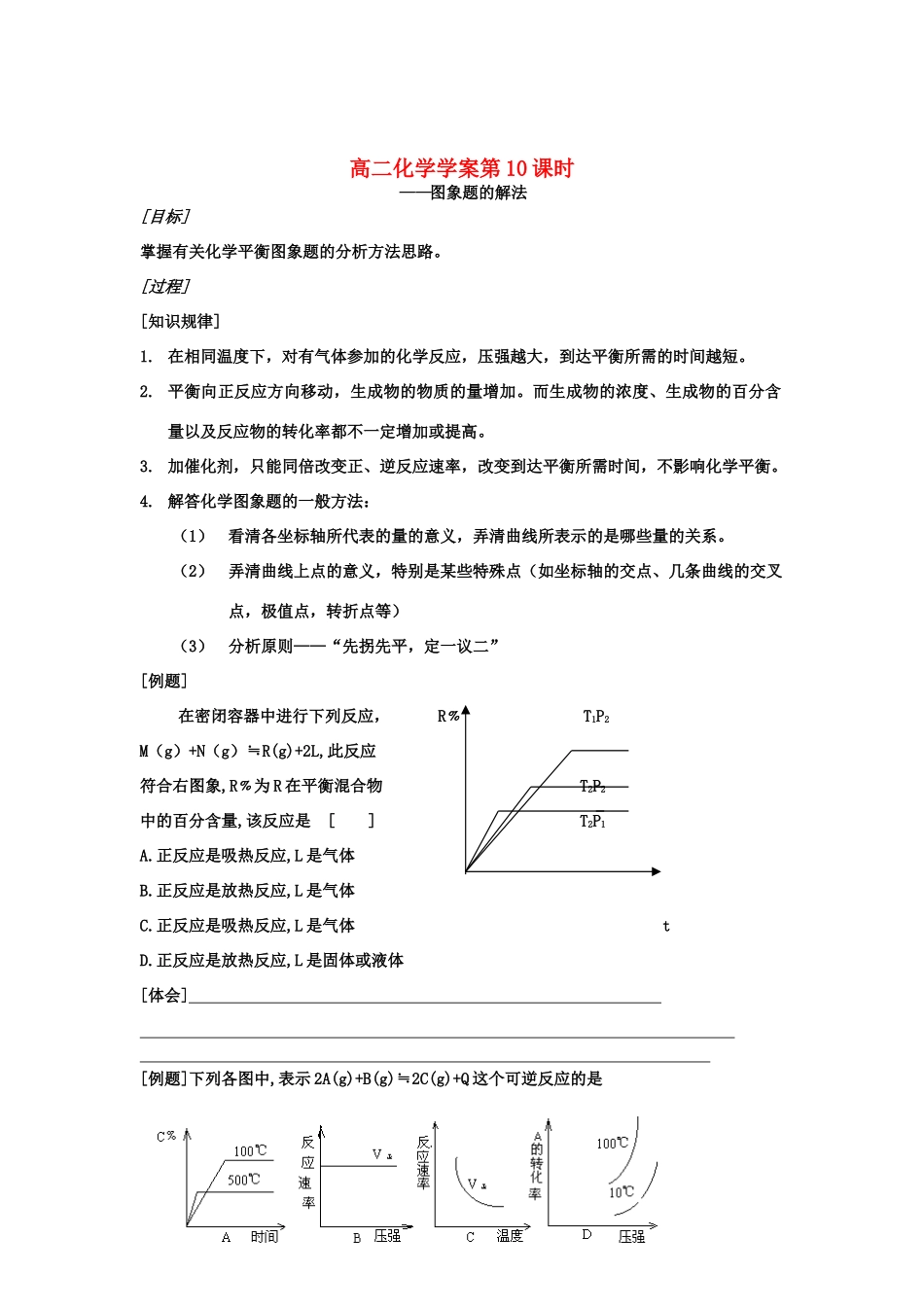

高二化学学案第 10 课时——图象题的解法 [目标]掌握有关化学平衡图象题的分析方法思路。[过程][知识规律]1. 在相同温度下，对有气体参加的化学反应，压强越大，到达平衡所需的时间越短。2. 平衡向正反应方向移动，生成物的物质的量增加。而生成物的浓度、生成物的百分含量以及反应物的转化率都不一定增加或提高。3. 加催化剂，只能同倍改变正、逆反应速率，改变到达平衡所需时间，不影响化学平衡。4. 解答化学图象题的一般方法：（1）看清各坐标轴所代表的量的意义，弄清曲线所表示的是哪些量的关系。（2）弄清曲线上点的意义，特别是某些特殊点（如坐标轴的交点、几条曲线的交叉点，极值点，转折点等）（3）分析原则——“先拐先平，定一议二”[例题]在密闭容器中进行下列反应，R﹪T1P2M（g）+N（g）≒R(g)+2L,此反应符合右图象,R﹪为 R 在平衡混合物T2P2中的百分含量,该反应是 [ ]T2P1A.正反应是吸热反应,L 是气体B.正反应是放热反应,L 是气体C.正反应是吸热反应,L 是气体tD.正反应是放热反应,L 是固体或液体[体会] [例题]下列各图中,表示 2A(g)+B(g)≒2C(g)+Q 这个可逆反应的是[等效平衡]练习1. 在一个固定体积的密闭容器中,保持一定温度下进行以下应:H2(g)+Br2(g)≒2HBr(g).已知加入 1molH2和 2mol Br2(g)时,达到平衡后生成 amol HBr(见表中已知项),在相同条件下,且保持平衡时各组分的体积分数不变,对下列①--③ 的状态,填写表中的空白: 已知编号起始状态物质的量(mol)平衡时 HBr 的物质的量(mol)H2Br2HBr120a①240②10.5a③mg(g≥2m)2. 在一个盛有催化剂容积可变的密闭容器中，保持一定的温度和压强，进行以下反应：N2+3H2 2NH3。已知加入 1molN2 和 4molH2 时，达到平衡后生成 a molNH3. 在相同温度、压强下，且保持平衡时各组分的体积分数不变。对下列编号①～③的状态，填写下表中的空白： 已知编号起始状态物质的量(mol)平衡时 HBr 的物质的量(mol)N2H2NH3140a①1.560②10.5a③mg(g≥4m)3. 合成氨反应达到平衡时，如下操作平衡不发生移动的是（ ）A. 恒 T、P 时，充入 NH3 B. 恒 T、V 时，充入 N2C. 恒 T、P 时，充入 Ne D. 恒 T、V 时，充入 Ne
