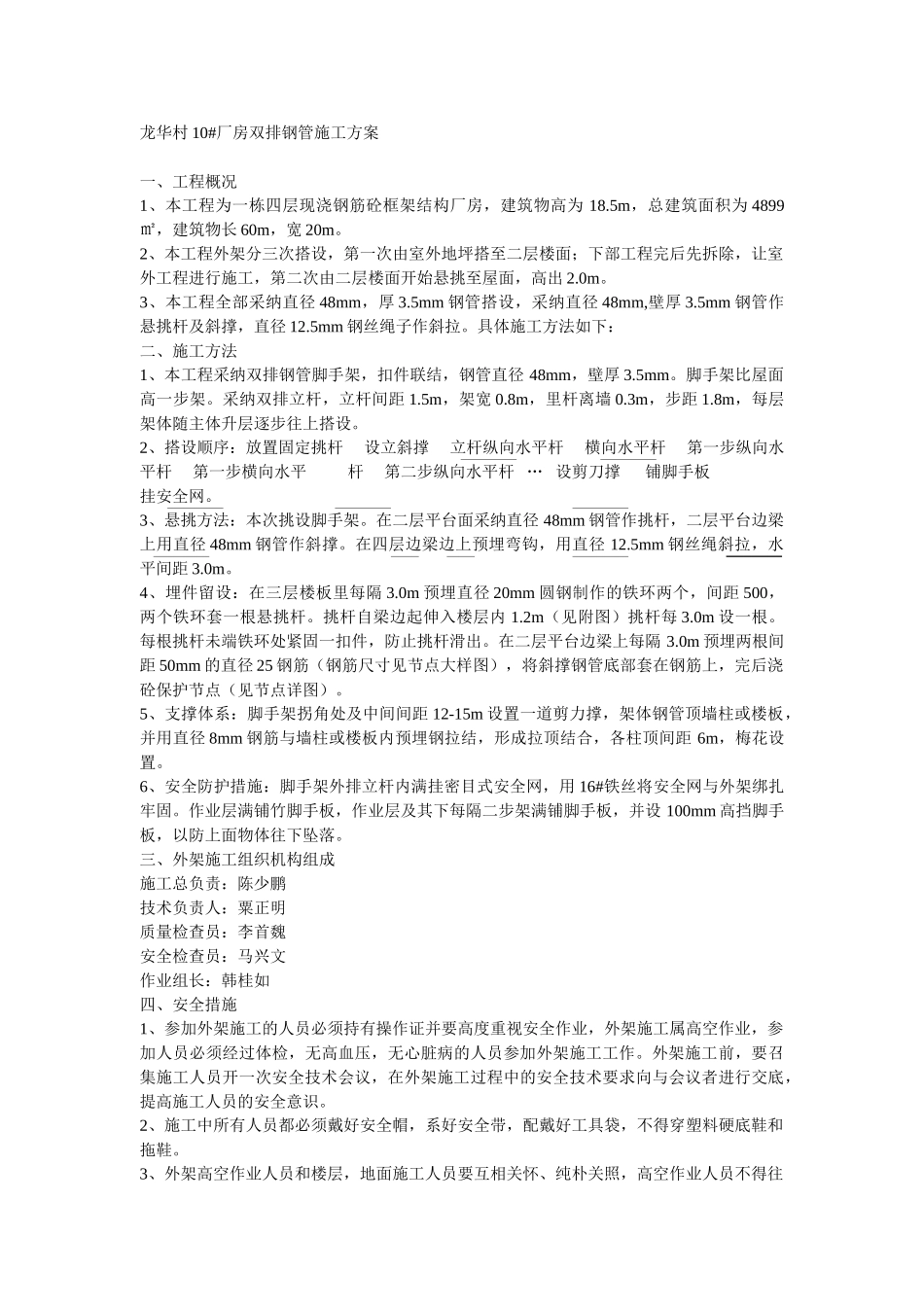

厂房外脚手架施工方案2_第1页
1/2

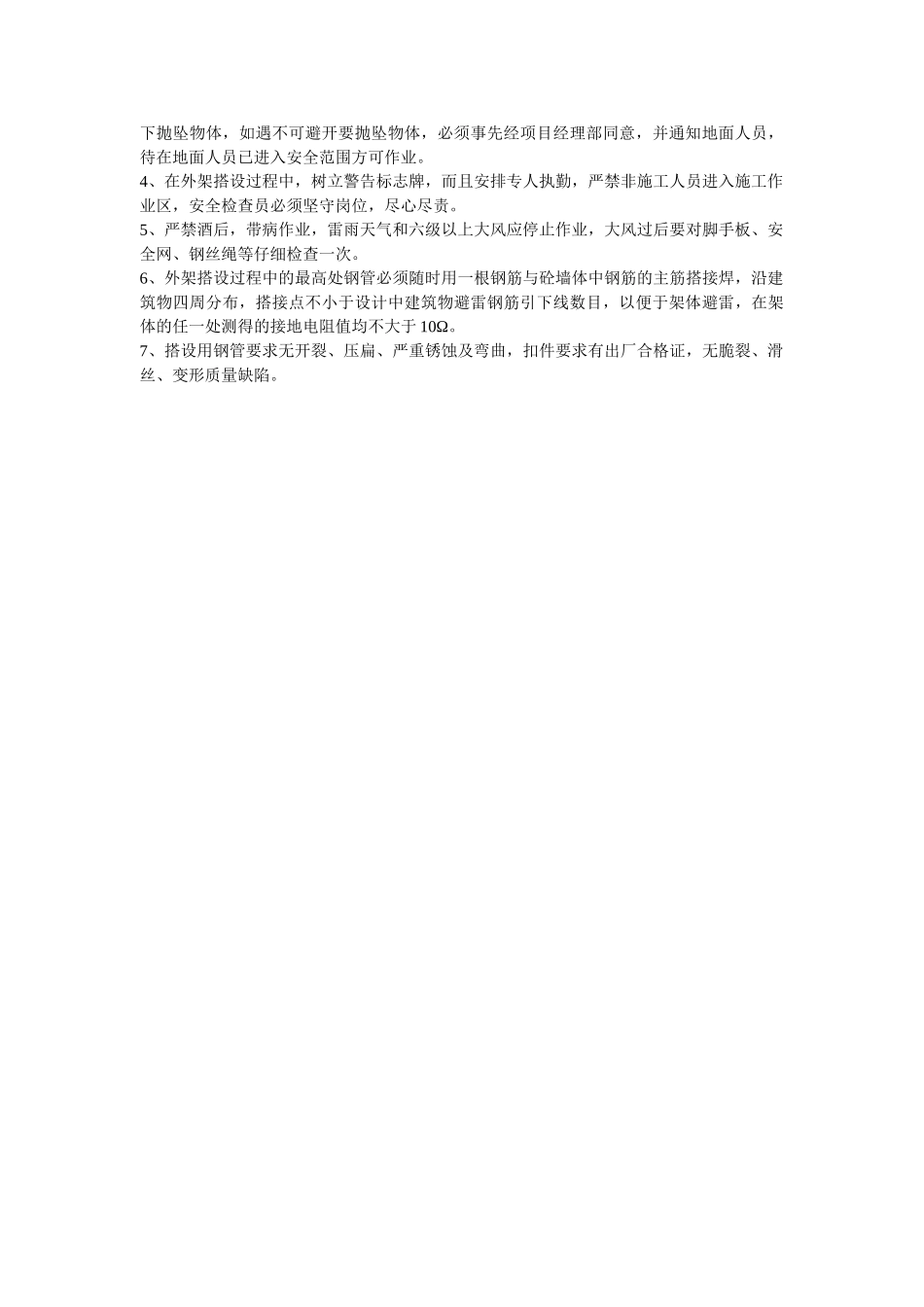

厂房外脚手架施工方案2_第2页
2/2
龙华村 10#厂房双排钢管施工方案一、工程概况1、本工程为一栋四层现浇钢筋砼框架结构厂房,建筑物高为 18.5m,总建筑面积为 4899㎡,建筑物长 60m,宽 20m。2、本工程外架分三次搭设,第一次由室外地坪搭至二层楼面;下部工程完后先拆除,让室外工程进行施工,第二次由二层楼面开始悬挑至屋面,高出 2.0m。3、本工程全部采纳直径 48mm,厚 3.5mm 钢管搭设,采纳直径 48mm,壁厚 3.5mm 钢管作悬挑杆及斜撑,直径 12.5mm 钢丝绳子作斜拉。具体施工方法如下:二、施工方法1、本工程采纳双排钢管脚手架,扣件联结,钢管直径 48mm,壁厚 3.5mm。脚手架比屋面高一步架。采纳双排立杆,立杆间距 1.5m,架宽 0.8m,里杆离墙 0.3m,步距 1.8m,每层架体随主体升层逐步往上搭设。2、搭设顺序:放置固定挑杆 设立斜撑 立杆纵向水平杆 横向水平杆 第一步纵向水平杆 第一步横向水平 杆 第二步纵向水平杆 … 设剪刀撑 铺脚手板 挂安全网。3、悬挑方法:本次挑设脚手架。在二层平台面采纳直径 48mm 钢管作挑杆,二层平台边梁上用直径 48mm 钢管作斜撑。在四层边梁边上预埋弯钩,用直径 12.5mm 钢丝绳斜拉,水平间距 3.0m。4、埋件留设:在三层楼板里每隔 3.0m 预埋直径 20mm 圆钢制作的铁环两个,间距 500,两个铁环套一根悬挑杆。挑杆自梁边起伸入楼层内 1.2m(见附图)挑杆每 3.0m 设一根。每根挑杆未端铁环处紧固一扣件,防止挑杆滑出。在二层平台边梁上每隔 3.0m 预埋两根间距 50mm 的直径 25 钢筋(钢筋尺寸见节点大样图),将斜撑钢管底部套在钢筋上,完后浇砼保护节点(见节点详图)。5、支撑体系:脚手架拐角处及中间间距 12-15m 设置一道剪力撑,架体钢管顶墙柱或楼板,并用直径 8mm 钢筋与墙柱或楼板内预埋钢拉结,形成拉顶结合,各柱顶间距 6m,梅花设置。6、安全防护措施:脚手架外排立杆内满挂密目式安全网,用 16#铁丝将安全网与外架绑扎牢固。作业层满铺竹脚手板,作业层及其下每隔二步架满铺脚手板,并设 100mm 高挡脚手板,以防上面物体往下坠落。三、外架施工组织机构组成施工总负责:陈少鹏技术负责人:粟正明质量检查员:李首魏安全检查员:马兴文作业组长:韩桂如四、安全措施1、参加外架施工的人员必须持有操作证并要高度重视安全作业,外架施工属高空作业,参加人员必须经过体检,无高血压,无心脏病的人员参加外架施工工作。外架施工前,要召集施工人员开一次安全技术会议,...
