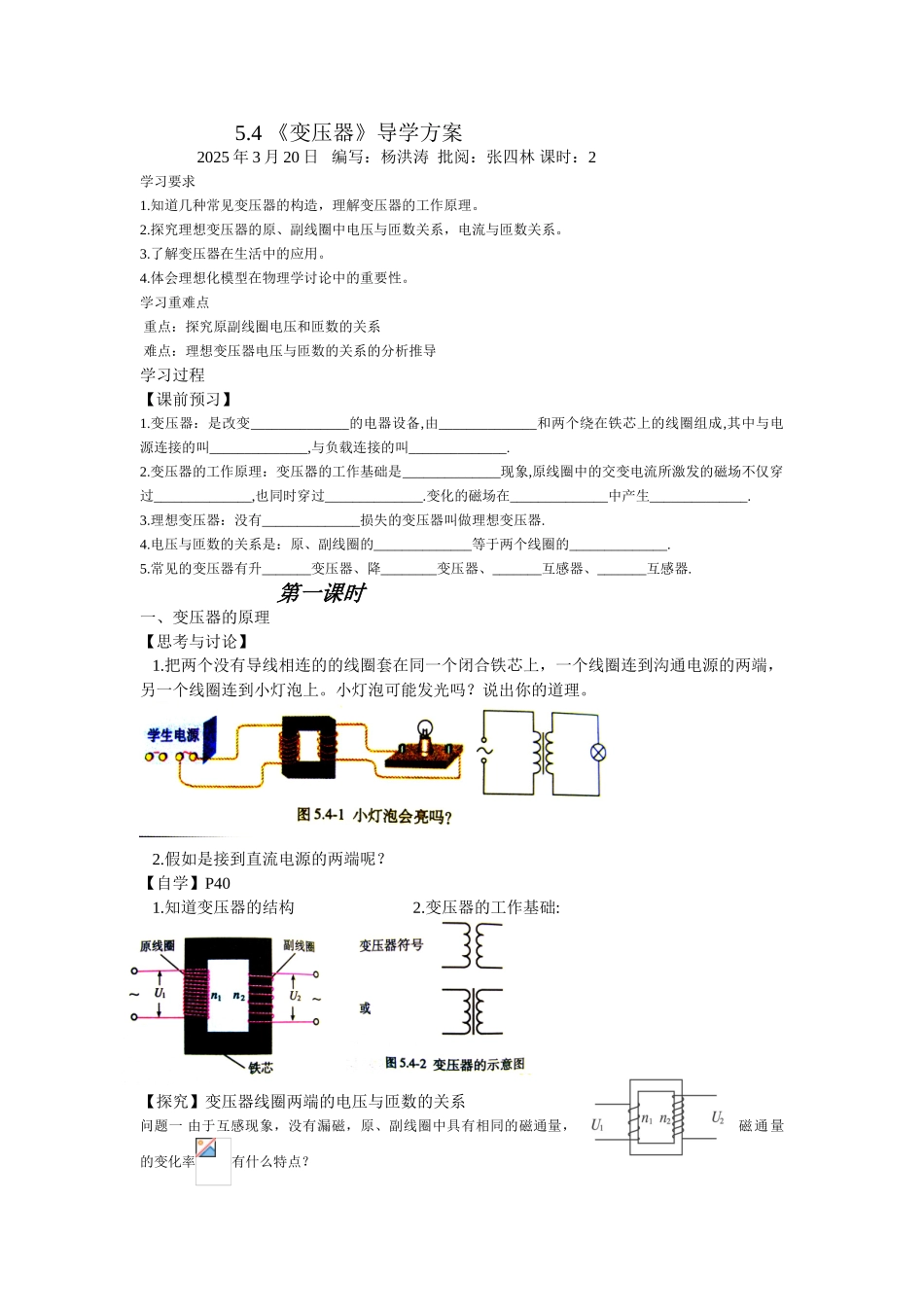

5.4 《变压器》导学方案 2025 年 3 月 20 日 编写：杨洪涛 批阅：张四林 课时：2学习要求1.知道几种常见变压器的构造，理解变压器的工作原理。2.探究理想变压器的原、副线圈中电压与匝数关系，电流与匝数关系。3.了解变压器在生活中的应用。4.体会理想化模型在物理学讨论中的重要性。学习重难点 重点：探究原副线圈电压和匝数的关系 难点：理想变压器电压与匝数的关系的分析推导学习过程【课前预习】1.变压器：是改变______________的电器设备,由______________和两个绕在铁芯上的线圈组成,其中与电源连接的叫______________,与负载连接的叫______________.2.变压器的工作原理：变压器的工作基础是______________现象,原线圈中的交变电流所激发的磁场不仅穿过______________,也同时穿过______________.变化的磁场在______________中产生______________.3.理想变压器：没有______________损失的变压器叫做理想变压器.4.电压与匝数的关系是：原、副线圈的______________等于两个线圈的______________.5.常见的变压器有升_______变压器、降________变压器、_______互感器、_______互感器. 第一课时一、变压器的原理【思考与讨论】 1.把两个没有导线相连的的线圈套在同一个闭合铁芯上，一个线圈连到沟通电源的两端，另一个线圈连到小灯泡上。小灯泡可能发光吗？说出你的道理。 2.假如是接到直流电源的两端呢？【自学】P40 1.知道变压器的结构 2.变压器的工作基础: 【探究】变压器线圈两端的电压与匝数的关系问题一 由于互感现象，没有漏磁，原、副线圈中具有相同的磁通量，磁通量的变化率有什么特点？问 题 二 根 据 法 拉 第 电 磁 感 定 律 ， 原 线 圈 中 的 感 应 电 动 势 E1=_______ ， 副 线 圈 中 的 感 应 电 动 势E2=___________问题三 由上面知：原副线圈中的感应电动势之比有什么关系？问 题 四 在 实 际 中 ， 我 们 往 往 不 计 原 、 副 线 圈 的 电 阻 ， 则 原 副 线 圈 两 端 的 电 压 分 别 为 U1=____, U2=_________，因此有=________ 第二课时二、电压与匝数的关系1.由上面探究（及实验和理论分析）表明：原副线圈的电压之比，等于________________，即 2.讨论：（1）若 n1>n2，则有 _________________这样的变压器叫______________ （2）若 n1
