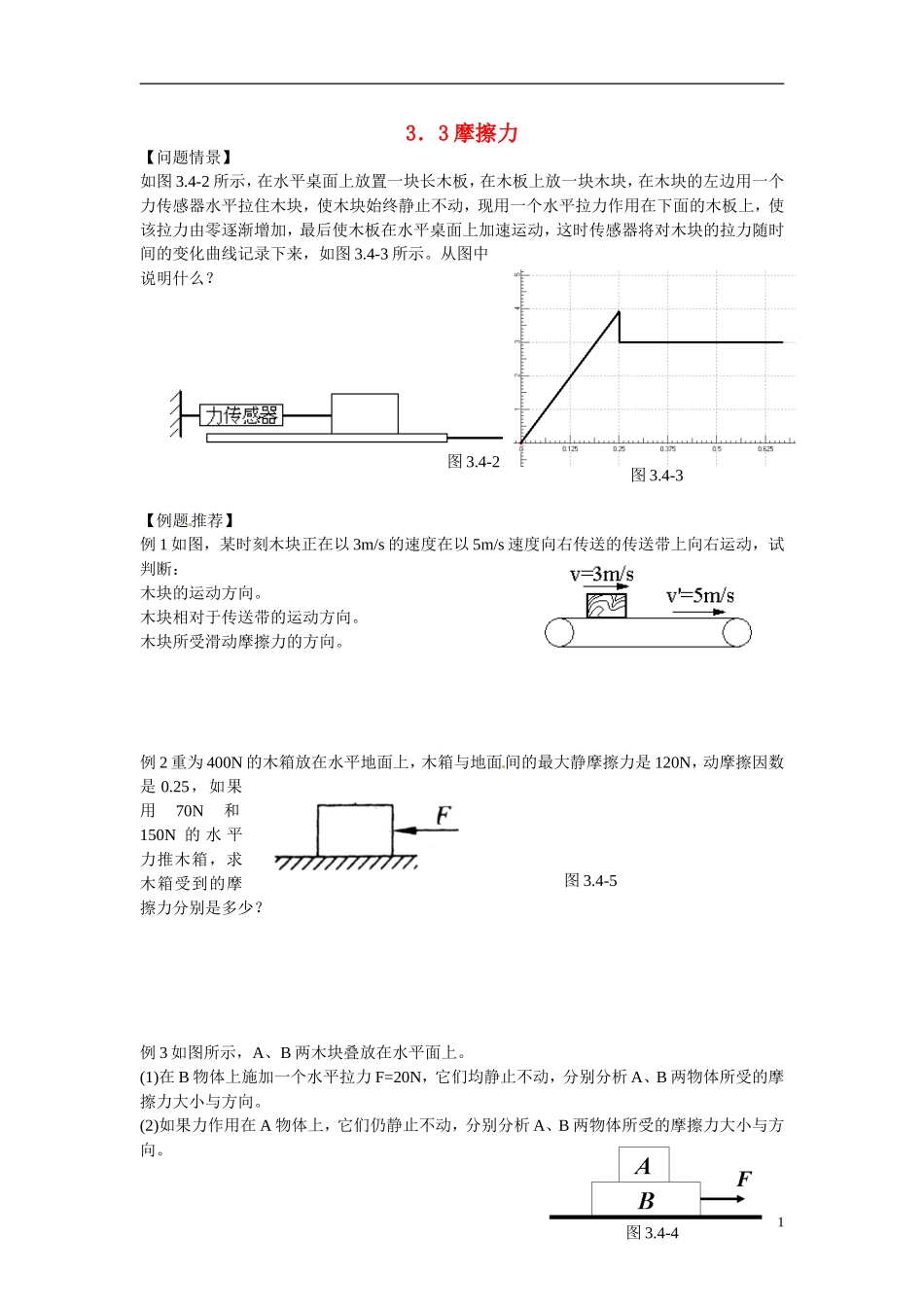

3．3 摩擦力【问题情景】如图 3
4-2 所示，在水平桌面上放置一块长木板，在木板上放一块木块，在木块的左边用一个力传感器水平拉住木块，使木块始终静止不动，现用一个水平拉力作用在下面的木板上，使该拉力由零逐渐增加，最后使木板在水平桌面上加速运动，这时传感器将对木块的拉力随时间的变化曲线记录下来，如图 3
4-3 所示
从图中说明什么
【例题推荐】例 1 如图，某时刻木块正在以 3m/s 的速度在以 5m/s 速度向右传送的传送带上向右运动，试判断：木块的运动方向
木块相对于传送带的运动方向
木块所受滑动摩擦力的方向
例 2 重为 400N 的木箱放在水平地面上，木箱与地面间的最大静摩擦力是 120N，动摩擦因数是 0
25，如果用70N和150N 的 水 平力推木箱，求木箱受到的摩擦力分别是多少
例 3 如图所示，A、B 两木块叠放在水平面上
(1)在 B 物体上施加一个水平拉力 F=20N，它们均静止不动，分别分析 A、B 两物体所受的摩擦力大小与方向
(2)如果力作用在 A 物体上，它们仍静止不动，分别分析 A、B 两物体所受的摩擦力大小与方向
4-2图 3
4-3图 3
4-4图 3

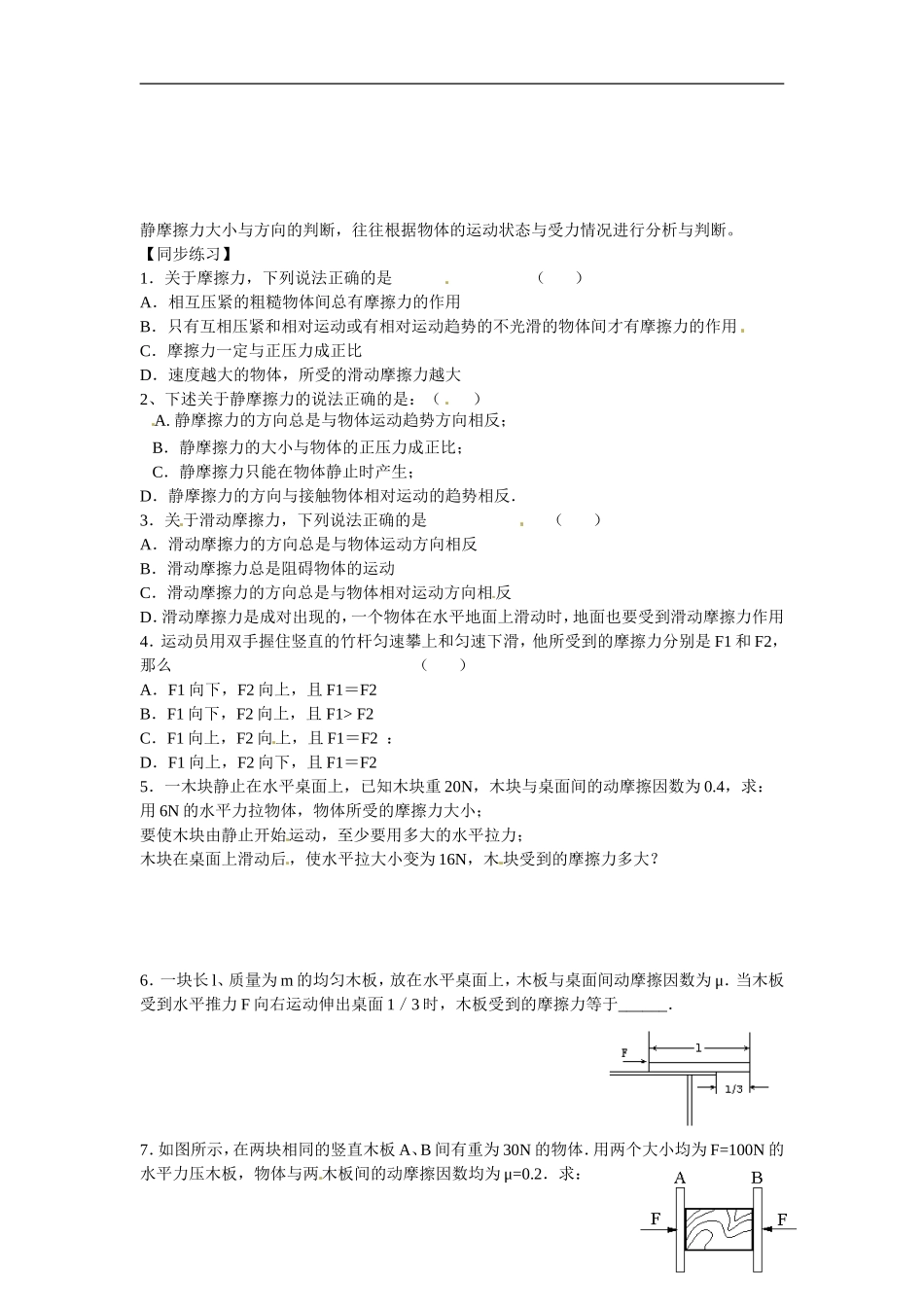

4-5静摩擦力大小与方向的判断，往往根据物体的运动状态与受力情况进行分析与判断
【同步练习】1．关于摩擦力，下列说法正确的是 （ ） A．相互压紧的粗糙物体间总有摩擦力的作用 B．只有互相压紧和相对运动或有相对运动趋势的不光滑的物体间才有摩擦力的作用 C．摩擦力一定与正压力成正比 D．速度越大的物体，所受的滑动摩擦力越大2、下述关于静摩擦力的说法正确的是：（ ） A
静摩擦力的方向总是与物体运动趋势方向相反； B．静摩擦力的大小与物体的正压力成正比； C．静摩擦力只能在物体静止时产生；D．静摩擦力的方向与接触物体相对运动的趋势相反．3．关于滑动摩擦力，下列说法正确的是 （
