江苏省如皋市搬经中学2014届高三物理一轮复习 描述小灯泡的伏安特性曲线学案（2）

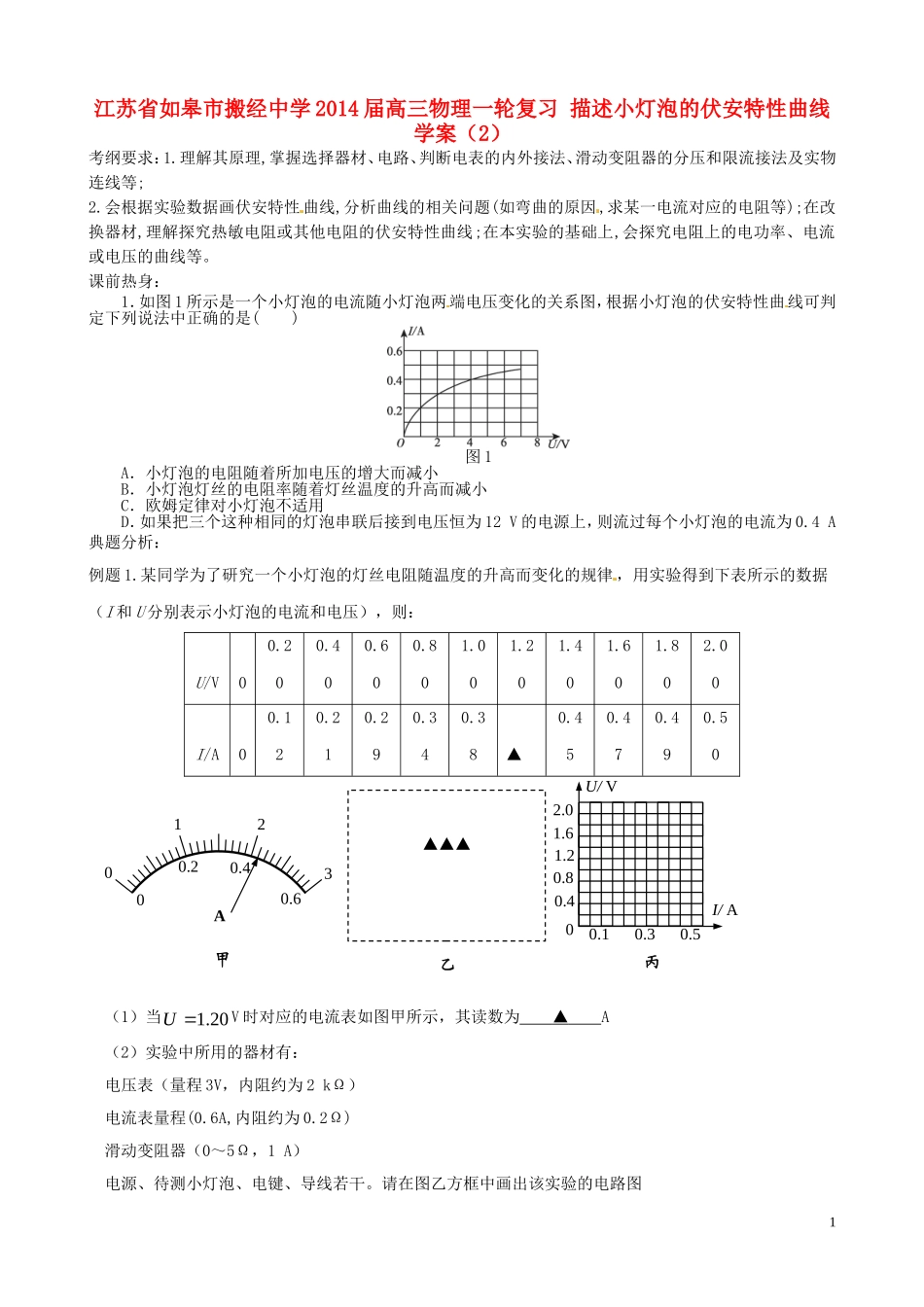

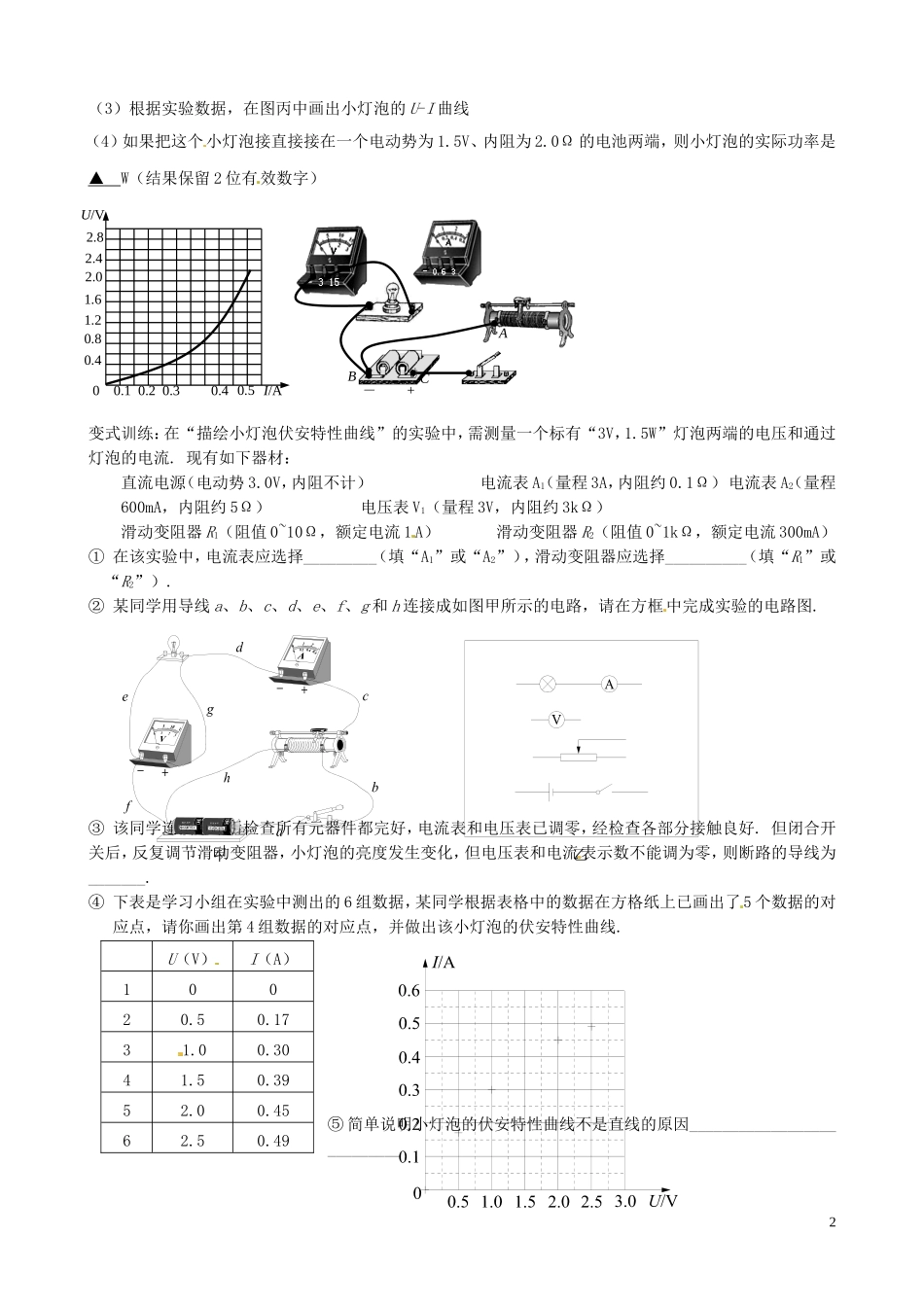

江苏省如皋市搬经中学 2014 届高三物理一轮复习 描述小灯泡的伏安特性曲线学案（2）考纲要求：1.理解其原理,掌握选择器材、电路、判断电表的内外接法、滑动变阻器的分压和限流接法及实物连线等;2.会根据实验数据画伏安特性 曲线,分析曲线的相关问题(如弯曲的原因 ,求某一电流对应的电阻等);在改换器材,理解探究热敏电阻或其他电阻的伏安特性曲线;在本实验的基础上,会探究电阻上的电功率、电流或电压的曲线等。课前热身：1．如图 1 所示是一个小灯泡的电流随小灯泡两端电压变化的关系图，根据小灯泡的伏安特性曲线可判定下列说法中正确的是( )图 1A．小灯泡的电阻随着所加电压的增大而减小B．小灯泡灯丝的电阻率随着灯丝温度的升高而减小C．欧姆定律对小灯泡不适用D．如果把三个这种相同的灯泡串联后接到电压恒为 12 V 的电源上，则流过每个小灯泡的电流为 0.4 A典题分析：例题 1.某同学为了研究一个小灯泡的灯丝电阻随温度的升高而变化的规律 ，用实验得到下表所示的数据（I 和 U 分别表示小灯泡的电流和电压），则： U/V0 0.20 0.40 0.60 0.80 1.00 1.20 1.40 1.60 1.80 2.00 I/A00.12 0.21 0.29 0.34 0.38 ▲0.45 0.47 0.49 0.50 （1）当20.1UV 时对应的电流表如图甲所示，其读数为 ▲ A（2）实验中所用的器材有：电压表（量程 3V，内阻约为 2 kΩ） 电流表量程(0.6A,内阻约为 0.2Ω) 滑动变阻器（0～5Ω，1 A）电源、待测小灯泡、电键、导线若干。请在图乙方框中画出该实验的电路图10123A00.20.40.6甲▲▲▲U/ VI/ A00.10.30.50.40.81.21.62.0乙丙（3）根据实验数据，在图丙中画出小灯泡的 U-I 曲线（4）如果把这个小灯泡接直接接在一个电动势为 1.5V、内阻为 2.0Ω 的电池两端，则小灯泡的实际功率是 ▲ W（结果保留 2 位有效数字）变式训练：在“描绘小灯泡伏安特性曲线”的实验中，需测量一个标有“3V，1.5W”灯泡两端的电压和通过灯泡的电流. 现有如下器材：直流电源（电动势 3.0V，内阻不计） 电流表 A1（量程 3A，内阻约 0.1Ω）[电流表 A2（量程600mA，内阻约 5Ω） 电压表 V1（量程 3V，内阻约 3kΩ）滑动变阻器 R1（阻值 0~10Ω，额定电流 1 A） 滑动变阻器 R2（阻值 0~1kΩ，额定电流 300mA）① 在该实验中，电流表应选择_________（填“A1”或“A2”），滑动变阻器应选择__________（填“R1”或“R2”）.② 某同学用导线 a、b、c、d、e、f、...
