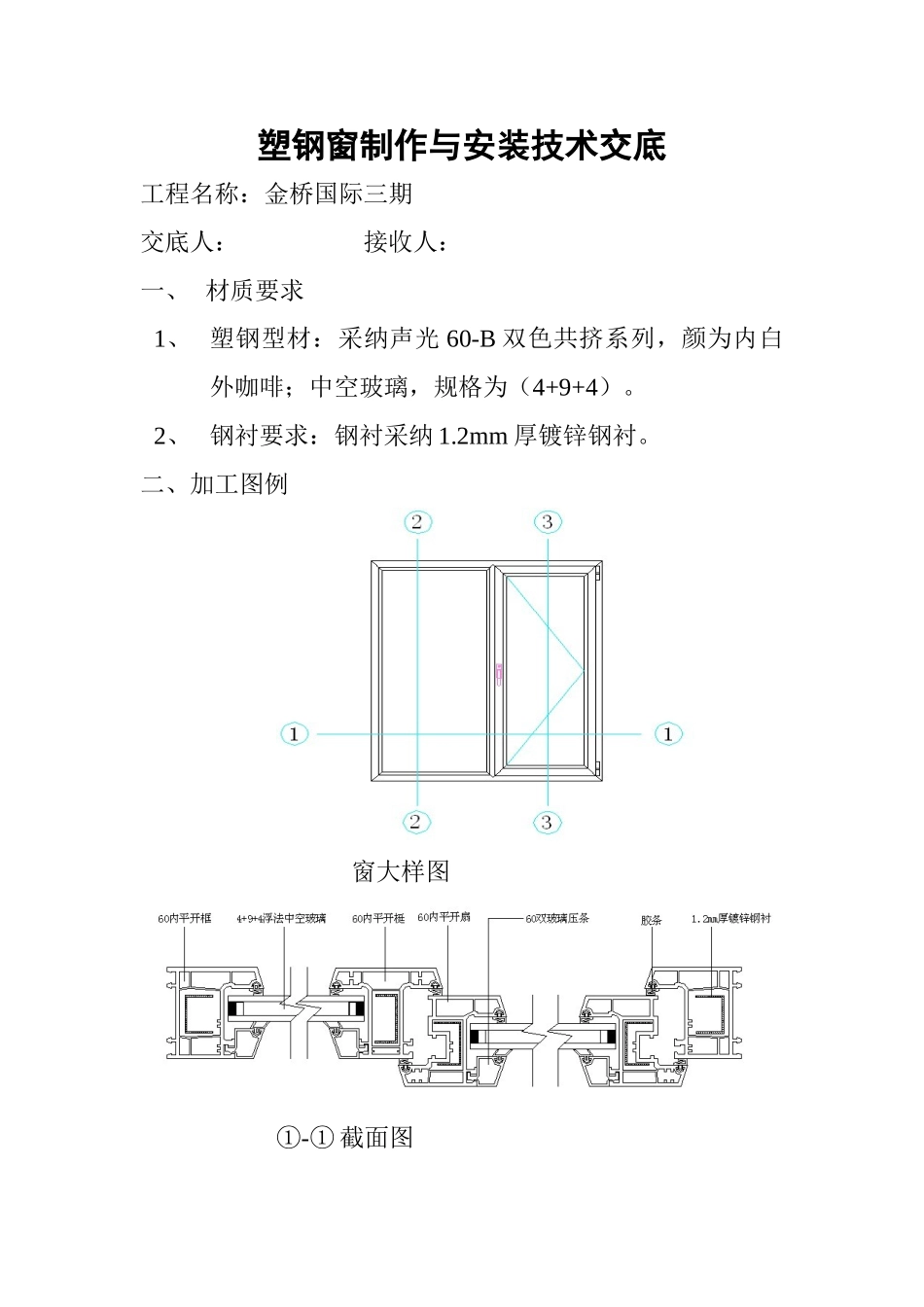

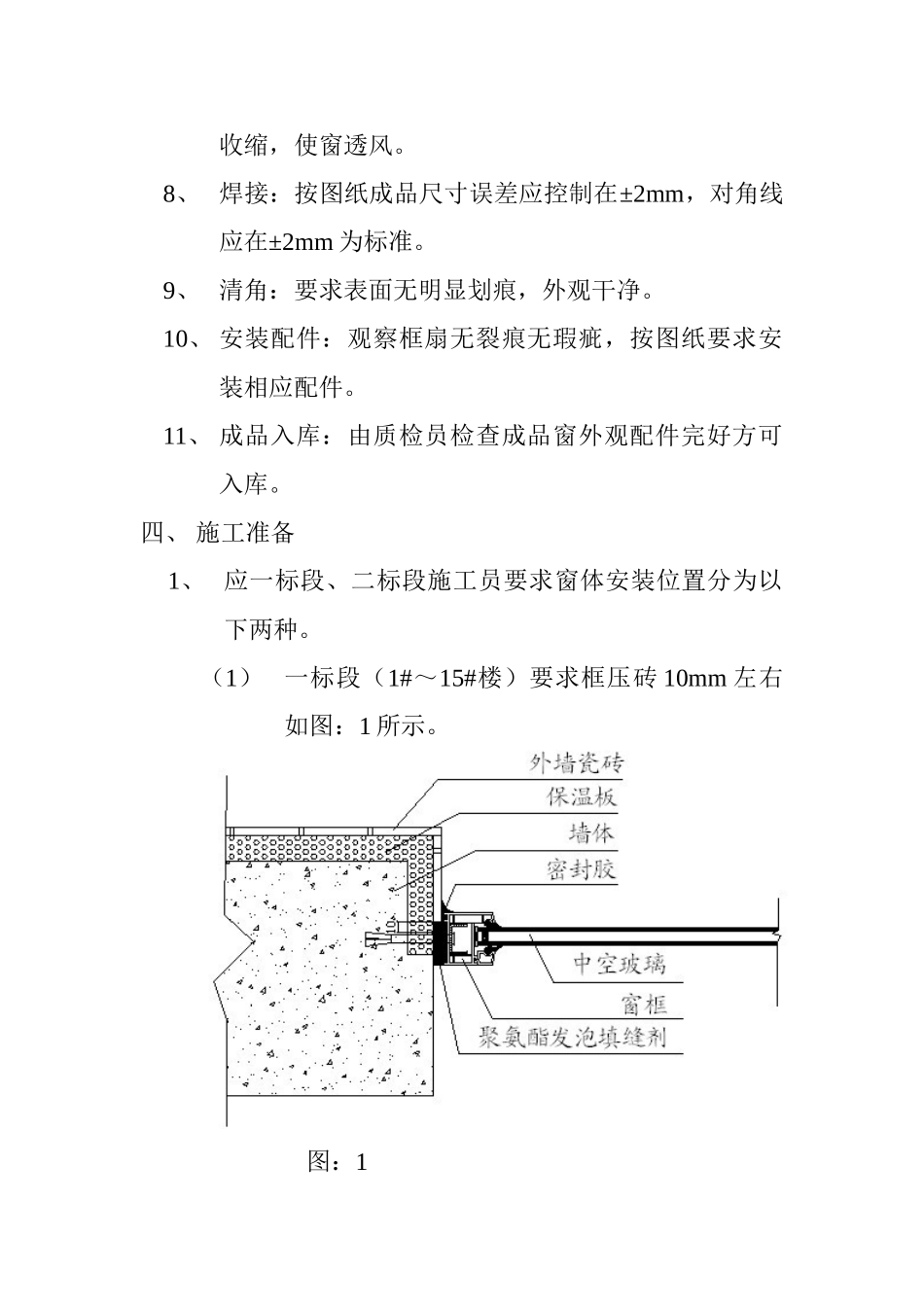

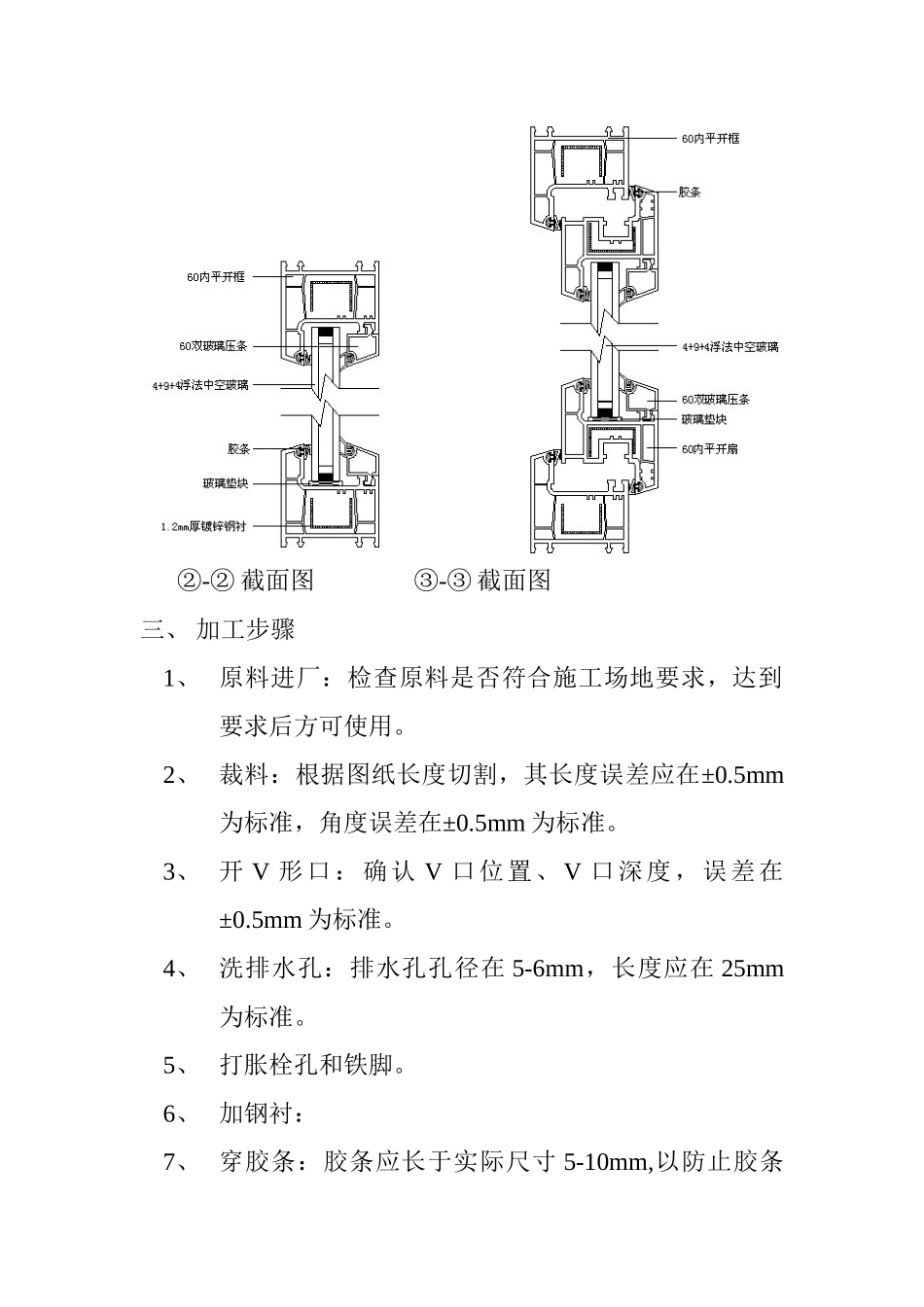

塑钢窗制作与安装技术交底工程名称：金桥国际三期 交底人： 接收人：一、 材质要求1、 塑钢型材：采纳声光 60-B 双色共挤系列，颜为内白外咖啡；中空玻璃，规格为（4+9+4）。2、 钢衬要求：钢衬采纳 1.2mm 厚镀锌钢衬。二、加工图例 窗大样图 ①-① 截面图 ②-② 截面图 ③-③ 截面图 三、 加工步骤1、 原料进厂：检查原料是否符合施工场地要求，达到要求后方可使用。2、 裁料：根据图纸长度切割，其长度误差应在±0.5mm为标准，角度误差在±0.5mm 为标准。3、 开 V 形口：确认 V 口位置、V 口深度，误差在±0.5mm 为标准。4、 洗排水孔：排水孔孔径在 5-6mm，长度应在 25mm为标准。5、 打胀栓孔和铁脚。6、 加钢衬：7、 穿胶条：胶条应长于实际尺寸 5-10mm,以防止胶条收缩，使窗透风。8、 焊接：按图纸成品尺寸误差应控制在±2mm，对角线应在±2mm 为标准。9、 清角：要求表面无明显划痕，外观干净。10、 安装配件：观察框扇无裂痕无瑕疵，按图纸要求安装相应配件。11、 成品入库：由质检员检查成品窗外观配件完好方可入库。四、 施工准备1、 应一标段、二标段施工员要求窗体安装位置分为以下两种。（1）一标段（1#～15#楼）要求框压砖 10mm 左右如图：1 所示。 图：1（2）二标段（16#～27#楼）要求框贴于瓷砖并离开瓷砖 10mm 左右，之后用防水水泥填缝如图：2 所示。 图：22、 门窗安装前，应结合图纸，检查窗户外形，数量，开启方向，五金件、密封条，紧固件等应齐全，不合格者应予更换。3、 塑料门窗的成品保管应注意①安装工程中所用的塑料窗部件、构件，材料在运输保管过程中，应实行相应的保护措施。②塑料门窗成品的保管应分类整齐，竖放在室内，并应实行防倾倒措施，用木方垫平与地面隔开，保持干燥清洁，避开日晒雨淋。③塑料窗框保护胶带不得划伤破损。④塑料门窗搬运应轻拿轻放，不得撬、甩、摔、吊运门窗，表面应采纳非金属软质材料衬垫，用非金属绳索捆扎，并在门窗外缘选择牢靠平稳的受力点，保证受力均匀严防塑料窗表面擦伤变形。不得在窗扇内插入抬杠起吊，吊运时樘与樘之间五金件也应错开位置，以免相互磨损及压坏五金件。4、 检查门窗洞口的位置尺寸是否符合要求，如有问题应提前处理。二、 工艺流程及安装要求安装工序：核对洞口门窗尺寸—确定门窗及洞口基准线（找中）框体装入洞口—调整定位—与墙体固定—窗框四周填充发泡胶—门窗扇及五金件安装；打密封胶。1、 ...
