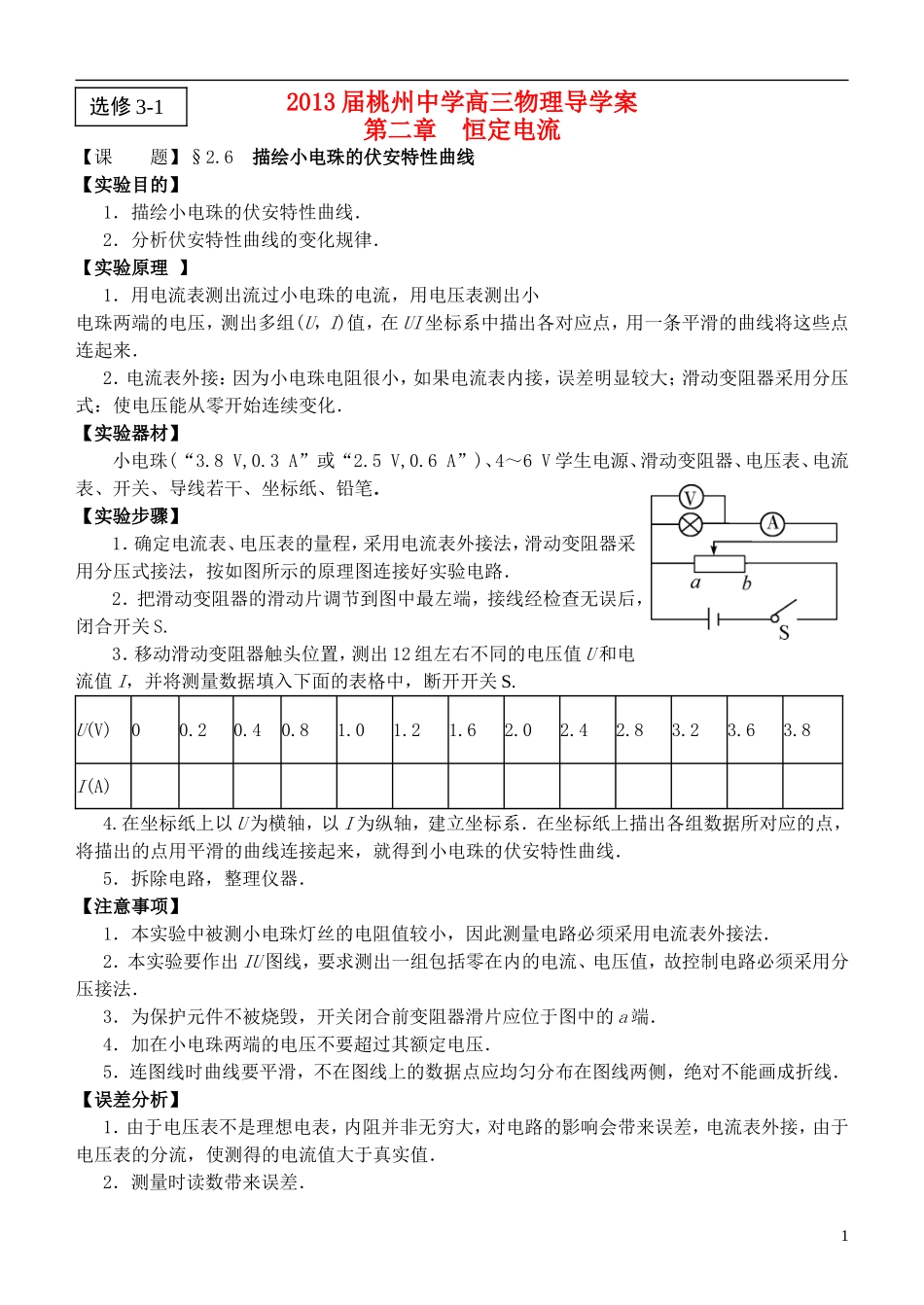

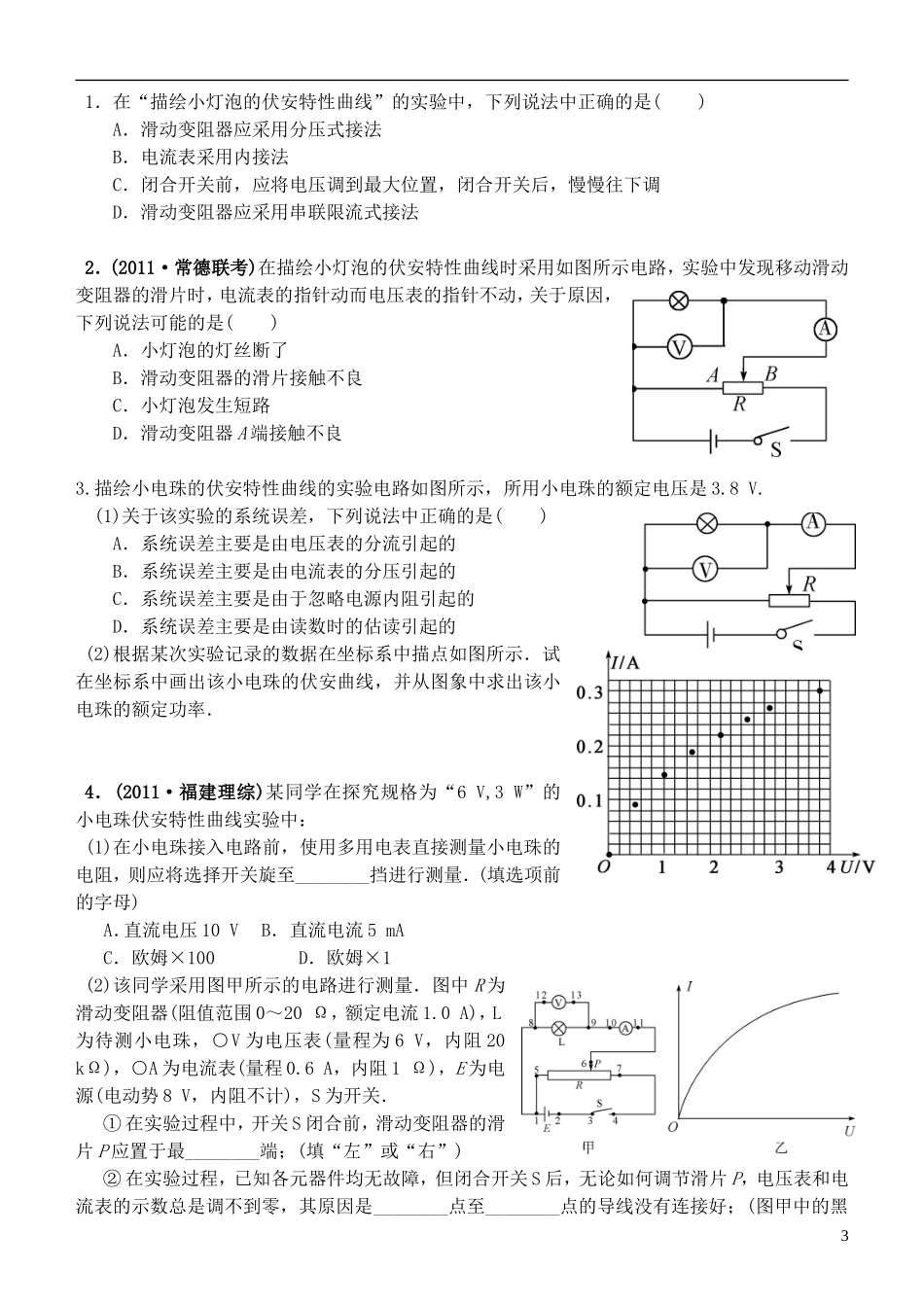

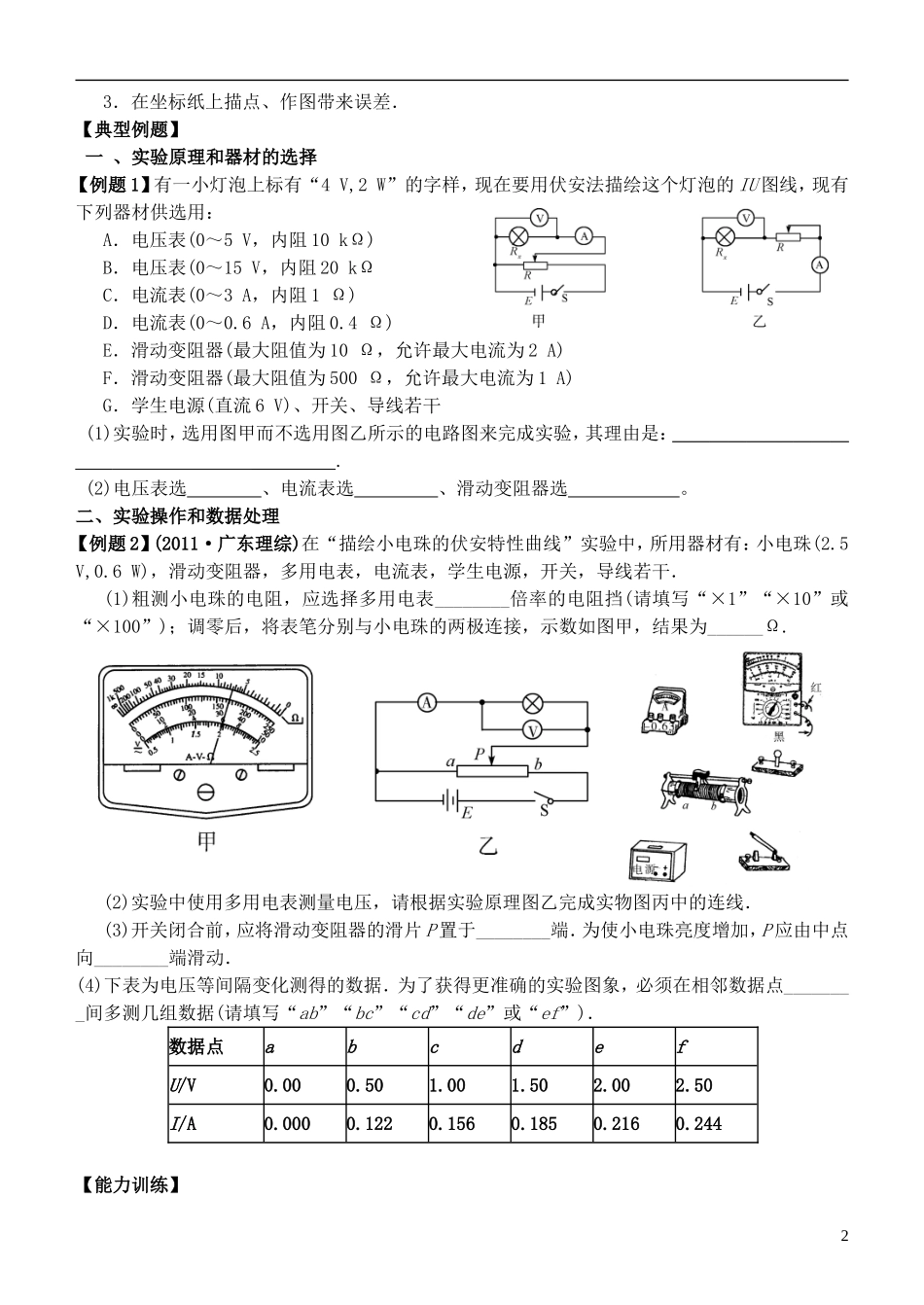

2013 届桃州中学高三物理导学案第二章 恒定电流【课 题】§2.6 描绘小电珠的伏安特性曲线【实验目的】1．描绘小电珠的伏安特性曲线．2．分析伏安特性曲线的变化规律．【实验原理 】1．用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组(U，I)值，在 UI 坐标系中描出各对应点，用一条平滑的曲线将这些点连起来．2．电流表外接：因为小电珠电阻很小，如果电流表内接，误差明显较大；滑动变阻器采用分压式：使电压能从零开始连续变化．【实验器材】小电珠(“3.8 V,0.3 A”或“2.5 V,0.6 A”)、4～6 V 学生电源、滑动变阻器、电压表、电流表、开关、导线若干、坐标纸、铅笔．【实验步骤】1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按如图所示的原理图连接好实验电路．2．把滑动变阻器的滑动片调节到图中最左端，接线经检查无误后，闭合开关 S.3．移动滑动变阻器触头位置，测出 12 组左右不同的电压值 U 和电流值 I，并将测量数据填入下面的表格中，断开开关 S.U(V)00.20.40.81.01.21.62.02.42.83.23.63.8I(A) 4.在坐标纸上以 U 为横轴，以 I 为纵轴，建立坐标系．在坐标纸上描出各组数据所对应的点，将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线．5．拆除电路，整理仪器．【注意事项】1．本实验中被测小电珠灯丝的电阻值较小，因此测量电路必须采用电流表外接法．2．本实验要作出 IU 图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法．3．为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端．4．加在小电珠两端的电压不要超过其额定电压．5．连图线时曲线要平滑，不在图线上的数据点应均匀分布在图线两侧，绝对不能画成折线．【误差分析】1．由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值．2．测量时读数带来误差．1选修 3-13．在坐标纸上描点、作图带来误差．【典型例题】 一 、实验原理和器材的选择【例题 1】有一小灯泡上标有“4 V,2 W”的字样，现在要用伏安法描绘这个灯泡的 IU 图线，现有下列器材供选用：A．电压表(0～5 V，内阻 10 kΩ)B．电压表(0～15 V，内阻 20 kΩC．电流表(0～3 A，内阻 1 Ω)D．电流表(0～0.6 A，内阻 0.4 Ω)E．滑动变阻器(最大阻值为 10 Ω，允许最大电流为 2 A)F．滑动...
