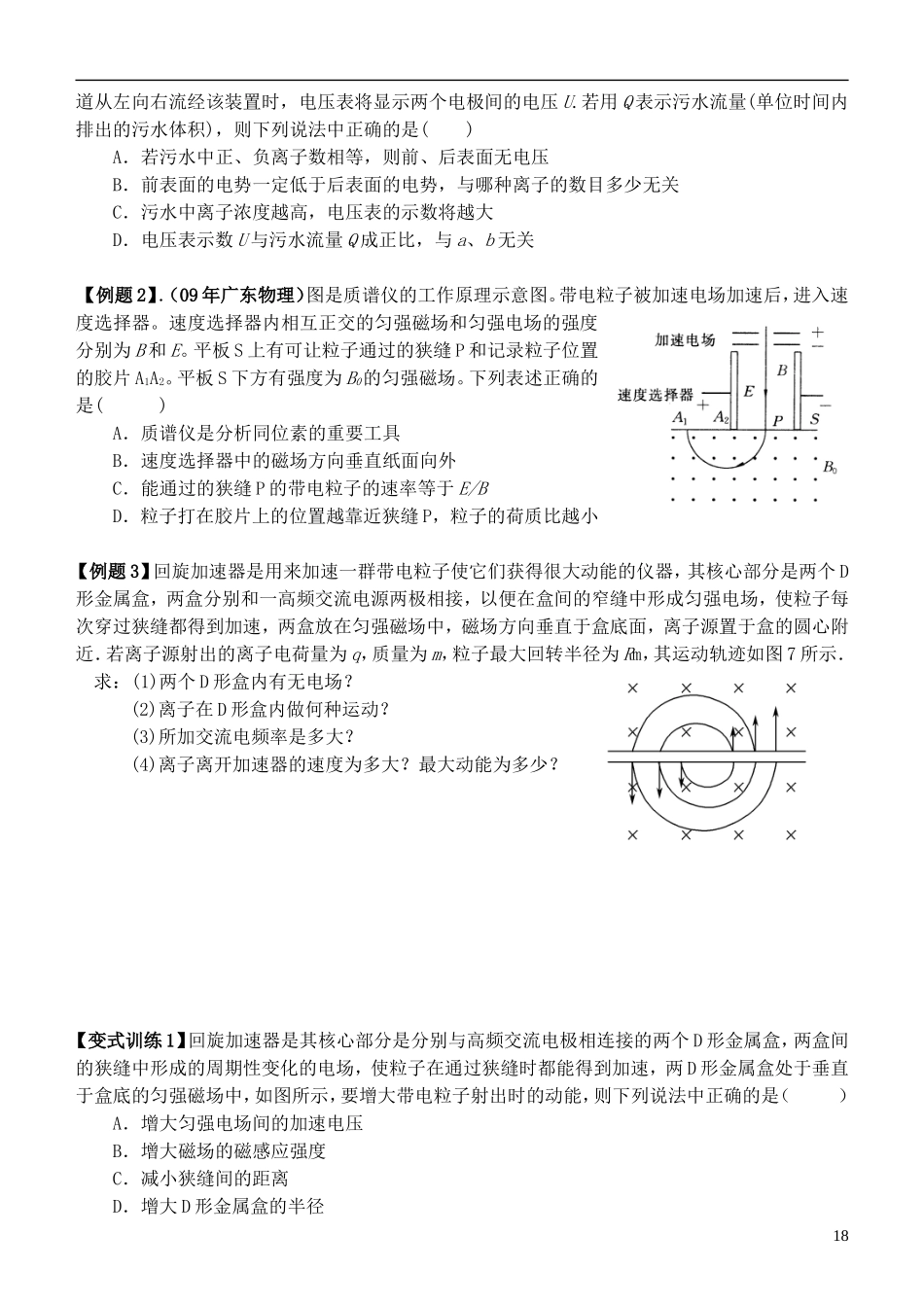

2013 届桃州中学高三物理导学案磁场【课 题】§3.5 带电粒子在磁场中运动的应用 【学习目标】1、掌握带电粒子在磁场中运动的一些典型实例的原理2、学会运用物理知识分析和解决与实际联系的问题【知识要点】1.速度选择器(如右图所示)(1)平行板中电场强度 E 和磁感应强度 B 互相垂直．这种装置能把具有一定速度的粒子选择出来，所以叫做速度选择器．(2)带电粒子能够沿直线匀速通过速度选择器的条件是qE ＝ qvB ，即 v＝.2.磁流体发电机(1)磁流体发电是一项新兴技术，它可以把内能直接转化为电能．(2)根据左手定则，如右图中的 B 是发电机正极．(3)磁流体发电机两极板间的距离为 l，等离子体速度为 v，磁场磁感应强度为 B，则两极板间能达到的最大电势差 U＝Blv.(4) 电 源 电 阻 r ＝ ρl/S ， 外 电 阻 R 中 的 电 流 可 由 闭 合 电 路 求出，即 I＝＝.3.电磁流量计工作原理：如右图所示，圆形导管直径为 d，用非磁性材料制成，导电液体在管中向左流动，导电液体中的自由电荷(正、负离子)，在洛伦兹力的作用下横向偏转 ，a、b 间出现电势差，形成电场，当自由电荷所受的电场力和洛伦兹力平衡时，a、b 间的电势差就保持稳定，即：qvB＝qE＝q，所以 v＝，因此液体流量 Q＝Sv＝·＝.4、回旋加速器：1）。回旋加速器的核心部分是放置在磁场中的两个 D 形的金属扁盒(如图 6)，其基本组成为：①粒子源；②两个 D 形金属盒；③匀强磁场；④高频电源；⑤粒子引出装置．2）．工作原理(1)电场加速 qU＝ (2)磁场约束偏转 qvB＝m，r＝(3)加速条件：高频电源的周期与带电粒子在 D 形盒中运动的周期相同，即 T 电场＝T 回旋＝ .5、霍尔效应如图所示，厚度为 h，宽度为 d 的导体板放在垂直于它的磁感强度为 B 的均匀磁场中，当电流通过导体板时，在导体板的上侧面 A 和下侧面 A’之间会产生电势差，这种现象称为霍尔效应，实验表明，当磁场不太强时，电势差 U、电流 I 和 B 的关系为 U=kIB/d．式中的比例系数 k称为霍尔系数．【典型例题】【例题 1】为了测量某化工厂的污水排放量，技术人员在该厂的排污管末端安装了如图所示的流量计装置，该装置由非磁性绝缘材料制成，长、宽、高分别为 a、b、c，左右两端开口，在垂直于上下底面方向加磁感应强度为 B 的匀强磁场，在前后两表面内侧固定有小铜板作为电极，当污水充满管17选修 3-1道从左向右流经该装置时，电压表将显示两个电极...
