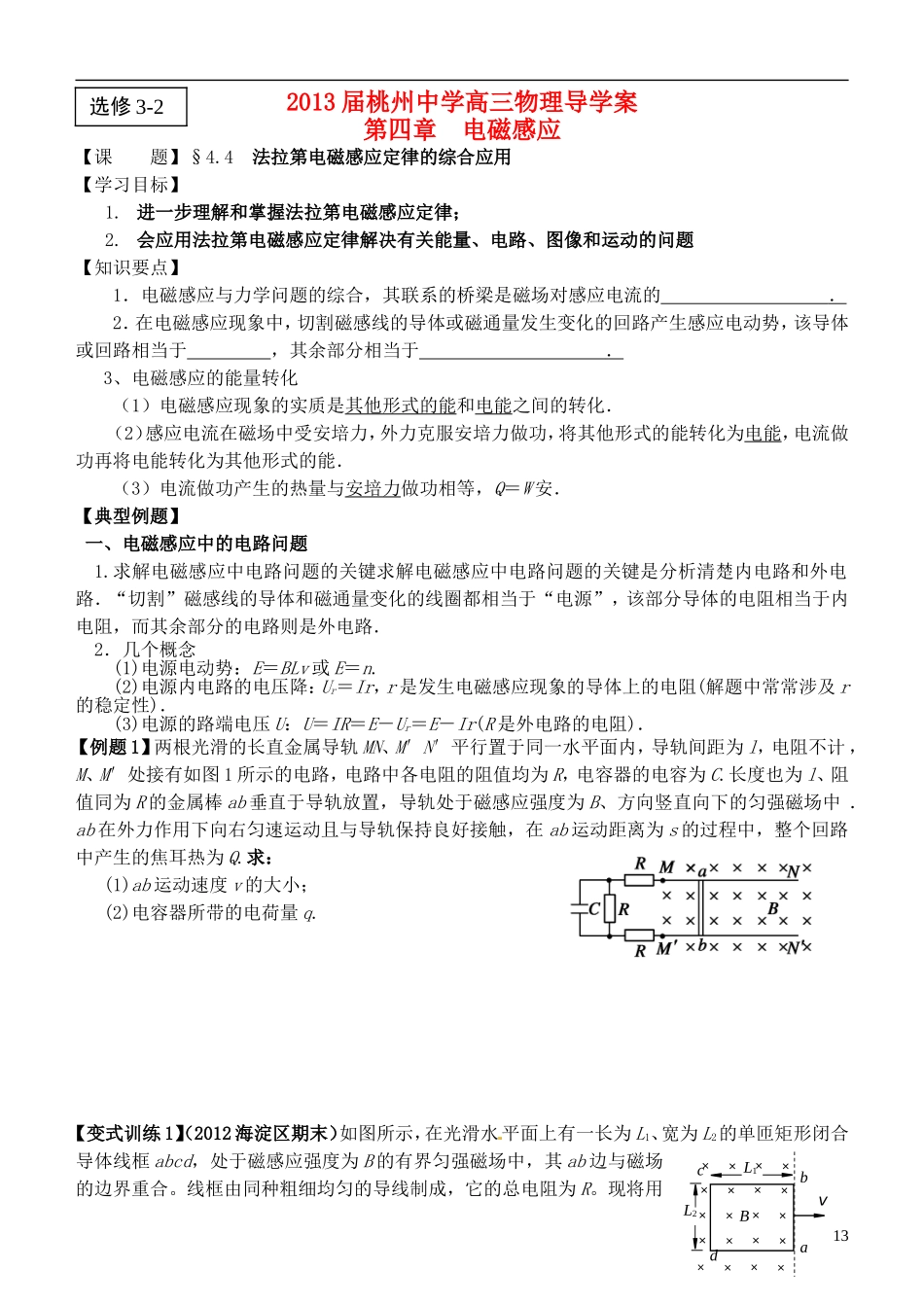

2013 届桃州中学高三物理导学案第四章 电磁感应【课 题】§4.4 法拉第电磁感应定律的综合应用【学习目标】1. 进一步理解和掌握法拉第电磁感应定律；2. 会应用法拉第电磁感应定律解决有关能量、电路、图像和运动的问题【知识要点】1．电磁感应与力学问题的综合，其联系的桥梁是磁场对感应电流的 ． 2．在电磁感应现象中，切割磁感线的导体或磁通量发生变化的回路产生感应电动势，该导体或回路相当于 ，其余部分相当于 ． 3、电磁感应的能量转化（1）电磁感应现象的实质是其他形式的能和电能之间的转化．（2）感应电流在磁场中受安培力，外力克服安培力做功，将其他形式的能转化为电能，电流做功再将电能转化为其他形式的能．（3）电流做功产生的热量与安培力做功相等，Q＝W 安．【典型例题】 一、电磁感应中的电路问题1.求解电磁感应中电路问题的关键求解电磁感应中电路问题的关键是分析清楚内电路和外电路．“切割”磁感线的导体和磁通量变化的线圈都相当于“电源”，该部分导体的电阻相当于内电阻，而其余部分的电路则是外电路．2．几个概念(1)电源电动势：E＝BLv 或 E＝n.(2)电源内电路的电压降：Ur＝Ir，r 是发生电磁感应现象的导体上的电阻(解题中常常涉及 r的稳定性)．(3)电源的路端电压 U：U＝IR＝E－Ur＝E－Ir(R 是外电路的电阻)．【例题 1】两根光滑的长直金属导轨 MN、M′N′平行置于同一水平面内，导轨间距为 l，电阻不计 ，M、M′处接有如图 1 所示的电路，电路中各电阻的阻值均为 R，电容器的电容为 C.长度也为 l、阻值同为 R 的金属棒 ab 垂直于导轨放置，导轨处于磁感应强度为 B、方向竖直向下的匀强磁场中 ．ab 在外力作用下向右匀速运动且与导轨保持良好接触，在 ab 运动距离为 s 的过程中，整个回路中产生的焦耳热为 Q.求：(1)ab 运动速度 v 的大小；(2)电容器所带的电荷量 q.【变式训练 1】（2012 海淀区期末）如图所示，在光滑水平面上有一长为 L1、宽为 L2的单匝矩形闭合导体线框 abcd，处于磁感应强度为 B 的有界匀强磁场中，其 ab 边与磁场的边界重合。线框由同种粗细均匀的导线制成，它的总电阻为 R。现将用 13选修 3-2 BvL2L1abcd垂直于线框 ab 边的水平拉力，将线框以速度 v 向右沿水平方向匀速拉出磁场，此过程中保持线框平面与磁感线垂直，且 ab 边与磁场边界平行。求线框被拉出磁场的过程中：（1）通过线框的电流；（2）线框中产生的焦耳热；（3）线...
