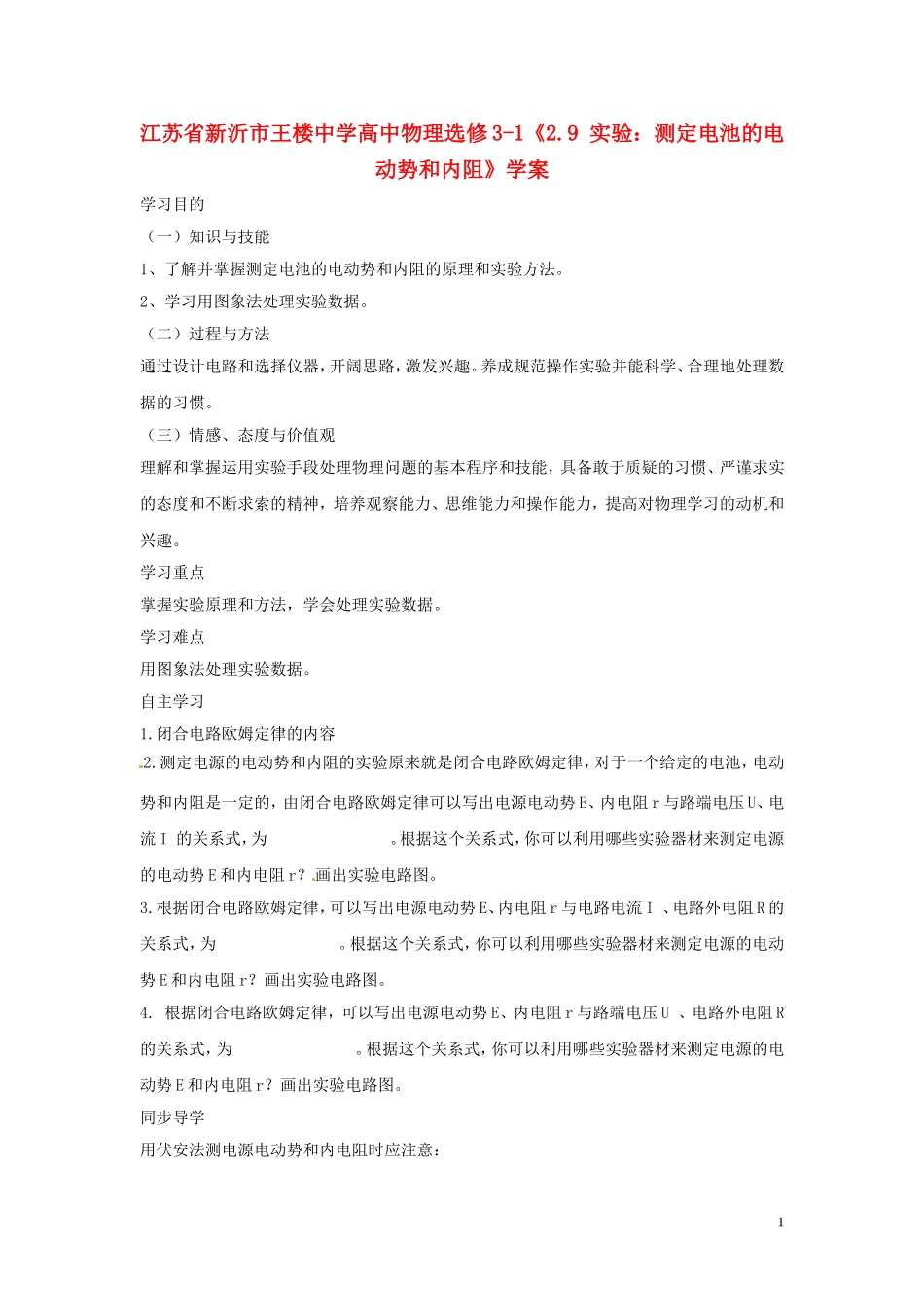

江苏省新沂市王楼中学高中物理选修 3-1《2.9 实验：测定电池的电动势和内阻》学案学习目的（一）知识与技能1、了解并掌握测定电池的电动势和内阻的原理和实验方法。2、学习用图象法处理实验数据。（二）过程与方法通过设计电路和选择仪器，开阔思路，激发兴趣。养成规范操作实验并能科学、合理地处理数据的习惯。（三）情感、态度与价值观理解和掌握运用实验手段处理物理问题的基本程序和技能，具备敢于质疑的习惯、严谨求实的态度和不断求索的精神，培养观察能力、思维能力和操作能力，提高对物理学习的动机和兴趣。学习重点掌握实验原理和方法，学会处理实验数据。学习难点用图象法处理实验数据。自主学习1.闭合电路欧姆定律的内容 2.测定电源的电动势和内阻的实验原来就是闭合电路欧姆定律，对于一个给定的电池，电动势和内阻是一定的，由闭合电路欧姆定律可以写出电源电动势 E、内电阻 r 与路端电压 U、电流 I 的关系式，为 。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势 E 和内电阻 r？画出实验电路图。3.根据闭合电路欧姆定律，可以写出电源电动势 E、内电阻 r 与电路电流 I 、电路外电阻 R 的关系式，为 。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势 E 和内电阻 r？画出实验电路图。4. 根据闭合电路欧姆定律，可以写出电源电动势 E、内电阻 r 与路端电压 U 、电路外电阻 R的关系式，为 。根据这个关系式，你可以利用哪些实验器材来测定电源的电动势 E 和内电阻 r？画出实验电路图。同步导学用伏安法测电源电动势和内电阻时应注意：1（1）应选用内阻大一些（用过一段时间）的干电池，在本实验中不要把电流调得过大，每次读完示数后立即断电。（2）在画 U-I 图象时，要使较多的点落在这条直线上，或使各点均匀分布在直线的两侧。个别偏离直线太远的点可舍去不予考虑。这样，就可以使偶然误差得到部分抵消，从而提高精确度。（3）干电池内阻较小时路端电压 U 的变化也较小，即不会比电动势小很多。这时，在画 U-I 图线时，纵轴的刻度可以不从零开始，而是根据测得的数据从某一恰当值开始（横坐标 I 必须从零开始）。但这时图线和横轴的交点不再是短路电流，不过直线斜率的大小照样还是电源的内电阻。例 1 在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为 0.1Ω 和 1kΩ.下面分别为实验原理图及所需的器件图. （1）.试在下...
