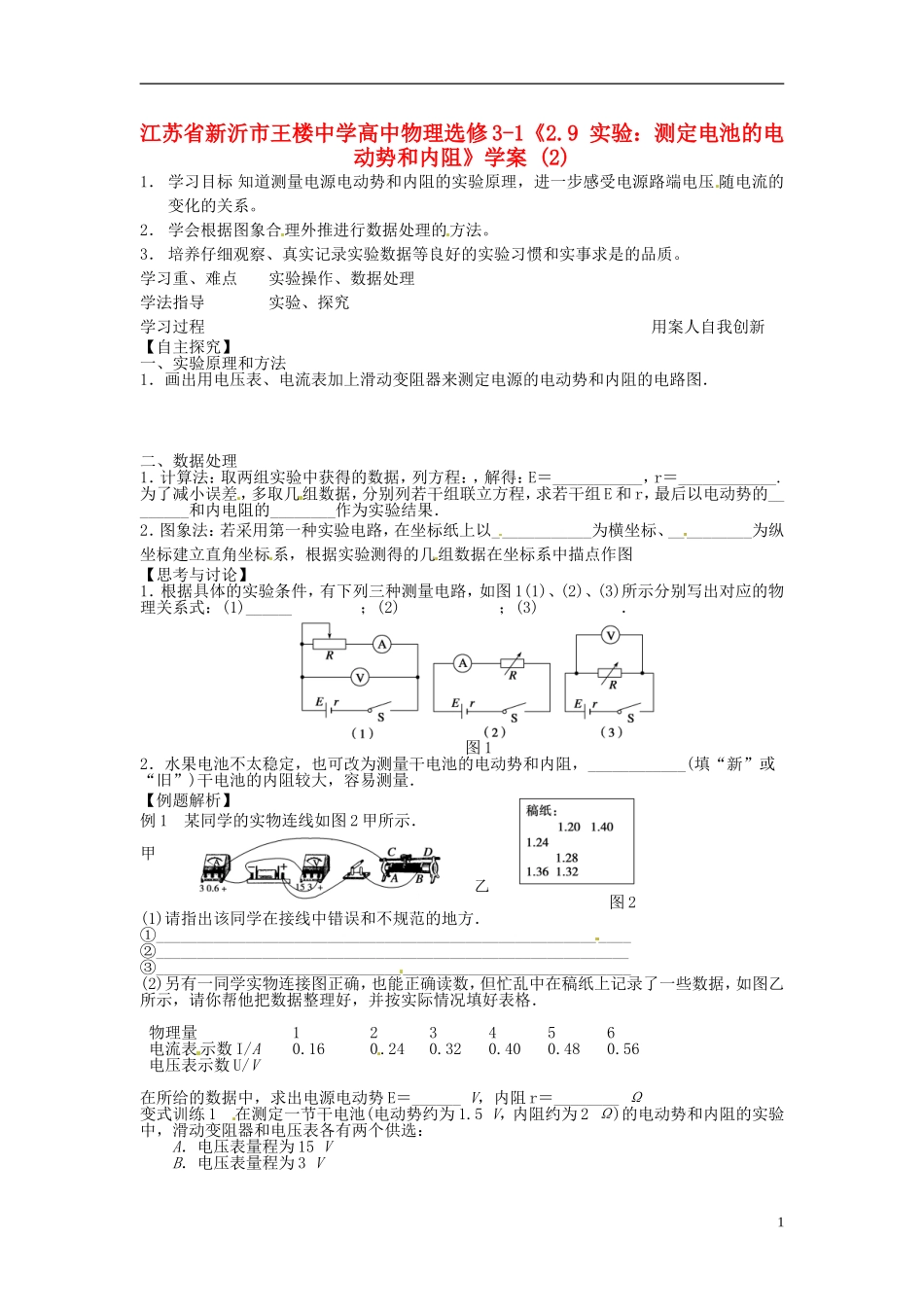

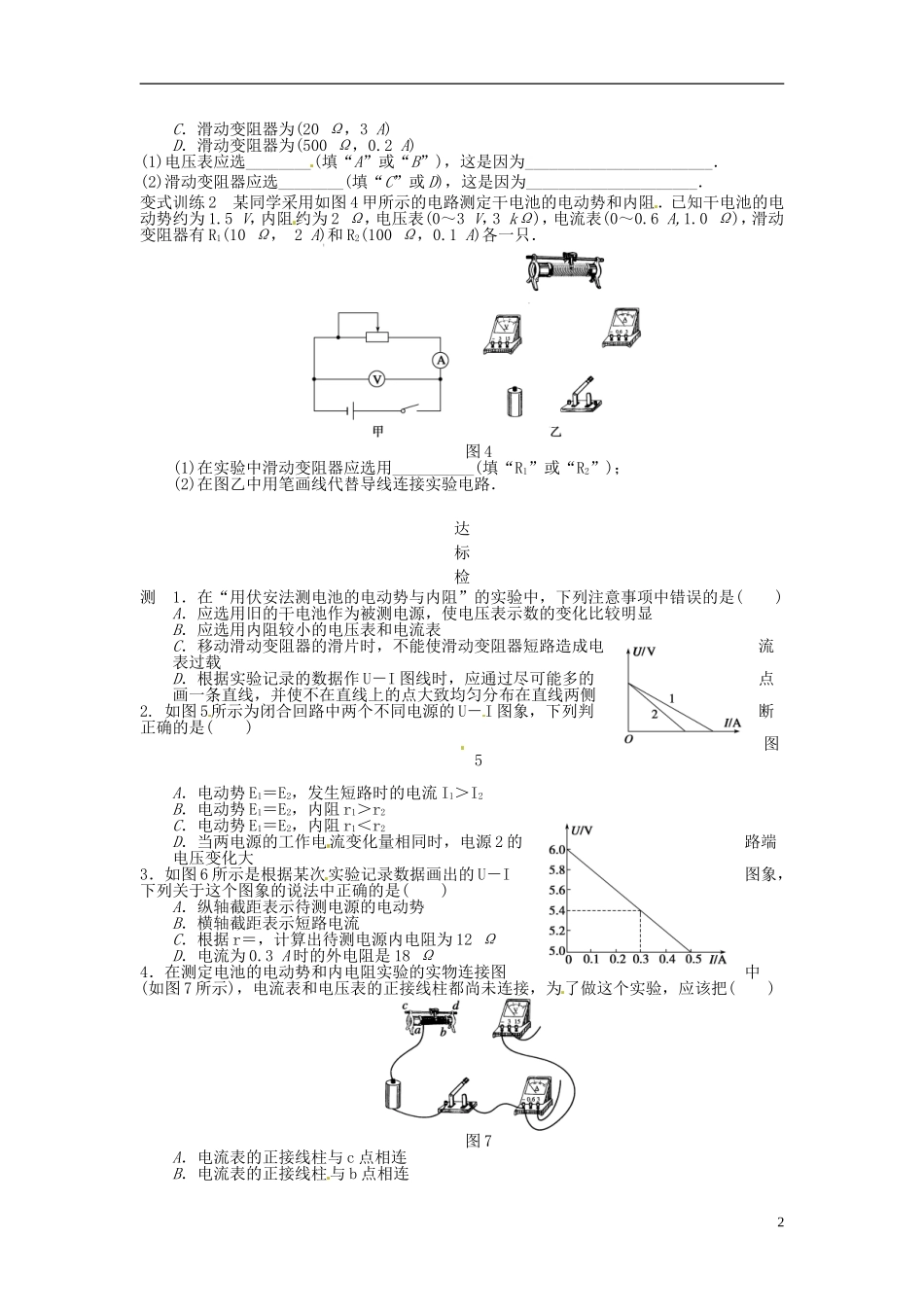

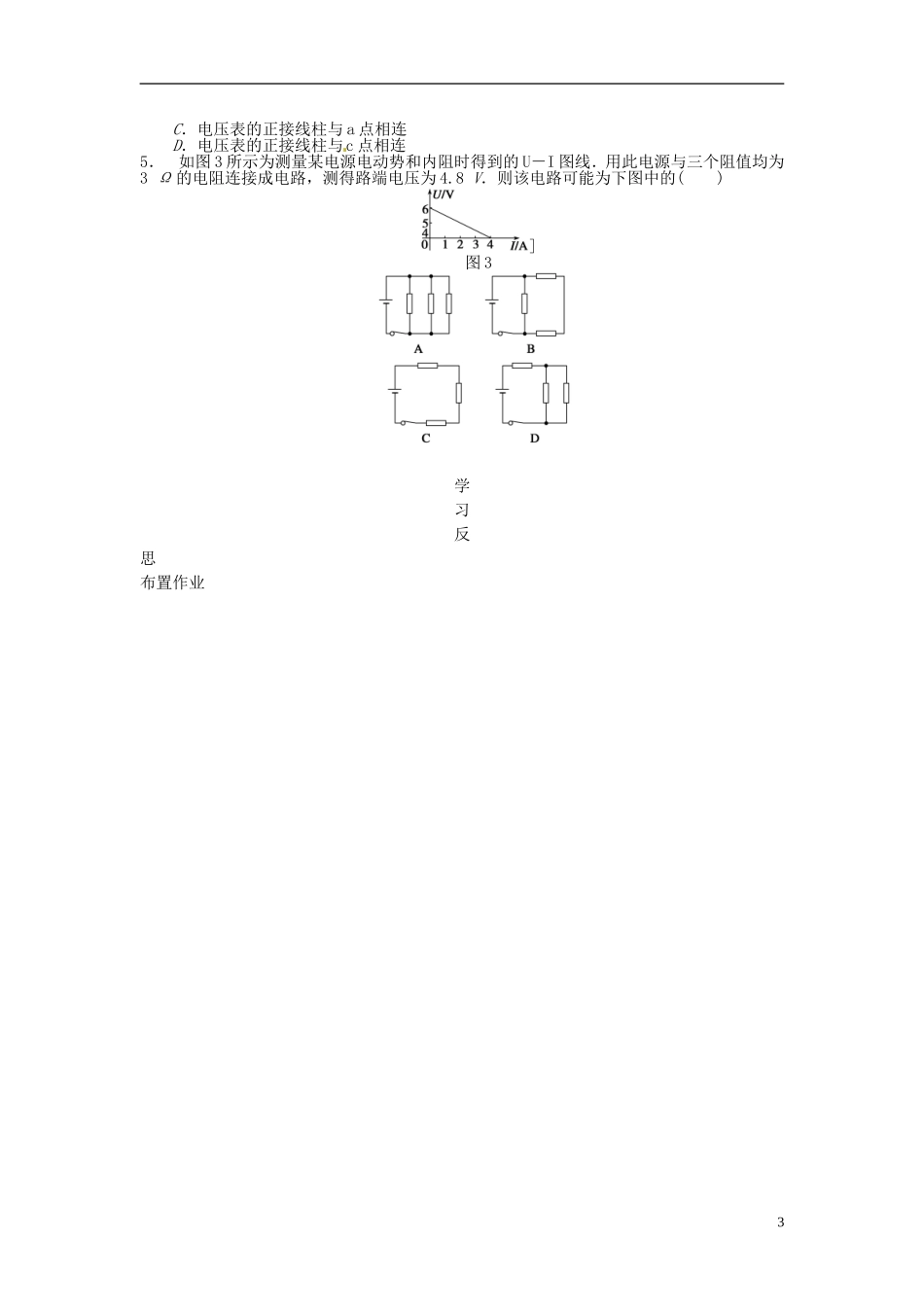

江苏省新沂市王楼中学高中物理选修 3-1《2.9 实验：测定电池的电动势和内阻》学案 (2)1． 学习目标 知道测量电源电动势和内阻的实验原理，进一步感受电源路端电压 随电流的变化的关系。2． 学会根据图象合理外推进行数据处理的方法。3． 培养仔细观察、真实记录实验数据等良好的实验习惯和实事求是的品质。学习重、难点实验操作、数据处理学法指导实验、探究学习过程用案人自我创新【自主探究】一、实验原理和方法1．画出用电压表、电流表加上滑动变阻器来测定电源的电动势和内阻的电路图．二、数据处理1．计算法：取两组实验中获得的数据，列方程：，解得：E＝___________，r＝____________.为了减小误差，多取几组数据，分别列若干组联立方程，求若干组 E 和 r，最后以电动势的________和内电阻的________作为实验结果．2．图象法：若采用第一种实验电路，在坐标纸上以____________为横坐标、__________为纵坐标建立直角坐标系，根据实验测得的几组数据在坐标系中描点作图【思考与讨论】1．根据具体的实验条件，有下列三种测量电路，如图 1(1)、(2)、(3)所示分别写出对应的物理关系式：(1)______________；(2)____________；(3)__________．图 12．水果电池不太稳定，也可改为测量干电池的电动势和内阻，____________(填“新”或“旧”)干电池的内阻较大，容易测量．【例题解析】 例 1 某同学的实物连线如图 2 甲所示．甲 乙图 2 (1)请指出该同学在接线中错误和不规范的地方．①__________________________________________________________②__________________________________________________________③__________________________________________________________(2)另有一同学实物连接图正确，也能正确读数，但忙乱中在稿纸上记录了一些数据，如图乙所示，请你帮他把数据整理好，并按实际情况填好表格． 物理量 123456电流表示数 I/A0.160.240.320.400.480.56电压表示数 U/V 在所给的数据中，求出电源电动势 E＝______ V，内阻 r＝________ Ω变式训练 1 在测定一节干电池(电动势约为 1.5 V，内阻约为 2 Ω)的电动势和内阻的实验中，滑动变阻器和电压表各有两个供选：A．电压表量程为 15 VB．电压表量程为 3 V1C．滑动变阻器为(20 Ω，3 A)D．滑动变阻器为(500 Ω，0.2 A)(1)电压表应选________(填“A”或“B”)，这是因为_______________________．(2)滑动变阻器应选________(填“C”或 D)...
