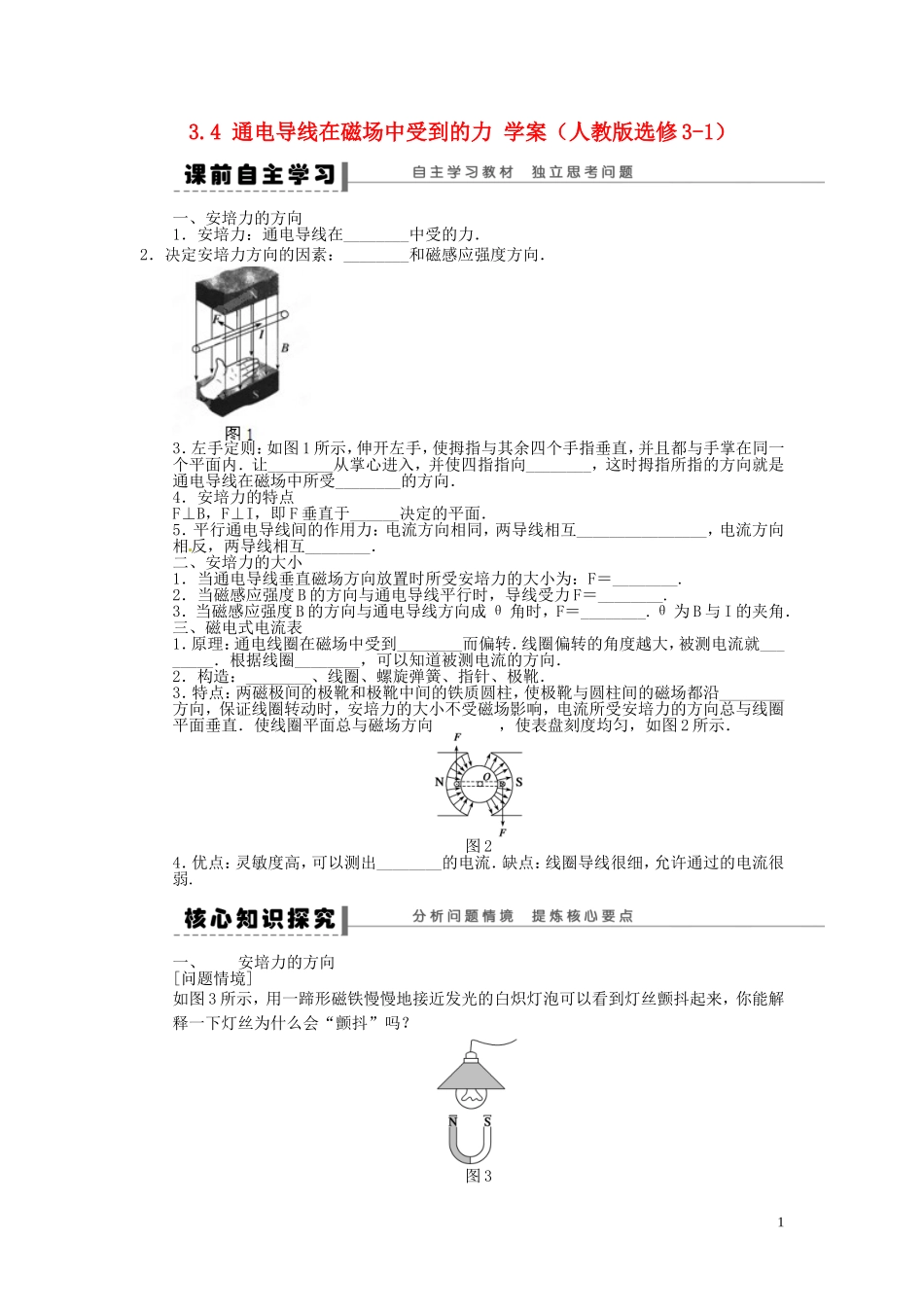

3.4 通电导线在磁场中受到的力 学案(人教版选修 3-1)一、安培力的方向1.安培力:通电导线在________中受的力.2.决定安培力方向的因素:________和磁感应强度方向.3.左手定则:如图 1 所示,伸开左手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内.让________从掌心进入,并使四指指向________,这时拇指所指的方向就是通电导线在磁场中所受________的方向.4.安培力的特点F⊥B,F⊥I,即 F 垂直于______决定的平面.5.平行通电导线间的作用力:电流方向相同,两导线相互________________,电流方向相反,两导线相互________.二、安培力的大小1.当通电导线垂直磁场方向放置时所受安培力的大小为:F=________.2.当磁感应强度 B 的方向与通电导线平行时,导线受力 F=________.3.当磁感应强度 B 的方向与通电导线方向成 θ 角时,F=________.θ 为 B 与 I 的夹角.三、磁电式电流表1.原理:通电线圈在磁场中受到________而偏转.线圈偏转的角度越大,被测电流就________.根据线圈________,可以知道被测电流的方向.2.构造:________、线圈、螺旋弹簧、指针、极靴.3.特点:两磁极间的极靴和极靴中间的铁质圆柱,使极靴与圆柱间的磁场都沿________方向,保证线圈转动时,安培力的大小不受磁场影响,电流所受安培力的方向总与线圈平面垂直.使线圈平面总与磁场方向________,使表盘刻度均匀,如图 2 所示.图 24.优点:灵敏度高,可以测出________的电流.缺点:线圈导线很细,允许通过的电流很弱.一、安培力的方向[问题情境]如图 3 所示,用一蹄形磁铁慢慢地接近发光的白炽灯泡可以看到灯丝颤抖起来,你能解释一下灯丝为什么会“颤抖”吗?图 311.电场力是怎样产生的?安培力呢? 2.安培力的方向与哪些因素有关?如何来判断? 3.安培力的方向、磁场方向、电流方向在同一平面内吗? 4.平行通电直导线间的作用力是怎样产生的?什么情况下两导线相吸引?什么情况下相排斥? [要点提炼]______手定则——安培力的方向判断伸开________手,使拇指与其余四个手指垂直,并且都与手掌在同一个平面内;让______从掌心进入,并使四指指向电流的方向,这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.[问题延伸]安培定则又称______手螺旋定则,是判断电流产生的磁场方向的;左手定则是判断电流在磁场中所受安培力方向的.二、安培力的大小[问题情境]1.磁感应强度 B 是如何定义的?...
