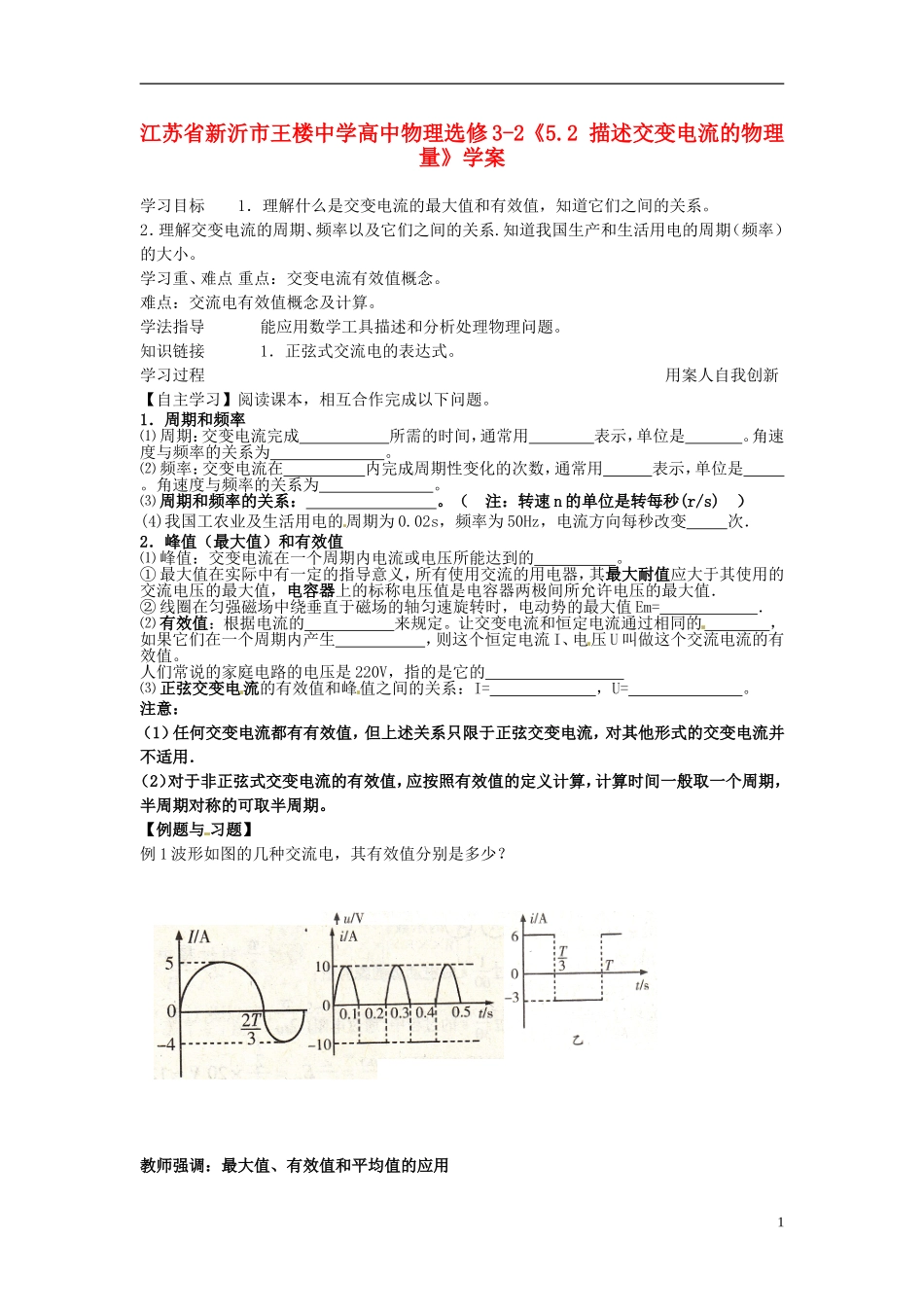

江苏省新沂市王楼中学高中物理选修 3-2《5.2 描述交变电流的物理量》学案学习目标1．理解什么是交变电流的最大值和有效值，知道它们之间的关系。2．理解交变电流的周期、频率以及它们之间的关系.知道我国生产和生活用电的周期（频率）的大小。学习重、难点 重点：交变电流有效值概念。难点：交流电有效值概念及计算。学法指导能应用数学工具描述和分析处理物理问题。知识链接1．正弦式交流电的表达式。学习过程用案人自我创新【自主学习】阅读课本，相互合作完成以下问题。1．周期和频率⑴ 周期：交变电流完成 所需的时间，通常用 表示，单位是 。角速度与频率的关系为 。⑵ 频率：交变电流在 内完成周期性变化的次数，通常用 表示，单位是 。角速度与频率的关系为 。⑶ 周期和频率的关系： 。（ 注：转速 n 的单位是转每秒(r/s) ）(4)我国工农业及生活用电的周期为 0.02s，频率为 50Hz，电流方向每秒改变 次．2．峰值（最大值）和有效值⑴ 峰值：交变电流在一个周期内电流或电压所能达到的 。① 最大值在实际中有一定的指导意义，所有使用交流的用电器，其最大耐值应大于其使用的交流电压的最大值，电容器上的标称电压值是电容器两极间所允许电压的最大值．② 线圈在匀强磁场中绕垂直于磁场的轴匀速旋转时，电动势的最大值 Em= ．⑵ 有效值：根据电流的 来规定。让交变电流和恒定电流通过相同的 ，如果它们在一个周期内产生 ，则这个恒定电流 I、电压 U 叫做这个交流电流的有效值。 人们常说的家庭电路的电压是 220V，指的是它的 ⑶ 正弦交变电流的有效值和峰值之间的关系：I= ，U= 。注意：（1）任何交变电流都有有效值，但上述关系只限于正弦交变电流，对其他形式的交变电流并不适用．（2）对于非正弦式交变电流的有效值，应按照有效值的定义计算，计算时间一般取一个周期，半周期对称的可取半周期。【例题与 习题】例 1 波形如图的几种交流电，其有效值分别是多少？教师强调：最大值、有效值和平均值的应用1① 求电功、平均电功率以及确定保险丝的熔断电流等物理量时，要用 值计算，② 求一段时间内通过导体横截面的电量时要用 值，=t=③ 在考虑电容器的耐压值时，则应根据交流电的 值例 2 交流发电机矩形线圈边长 ab=cd=0.4 m，bc=ad=0.2 m，共 50 匝，线圈电阻 r=1 Ω，线圈在 B=0.2 T 的 匀 强 磁 场 中 ， 绕 垂 直 磁 场 方 向 的 轴 OO′ 从 平 行 ...
