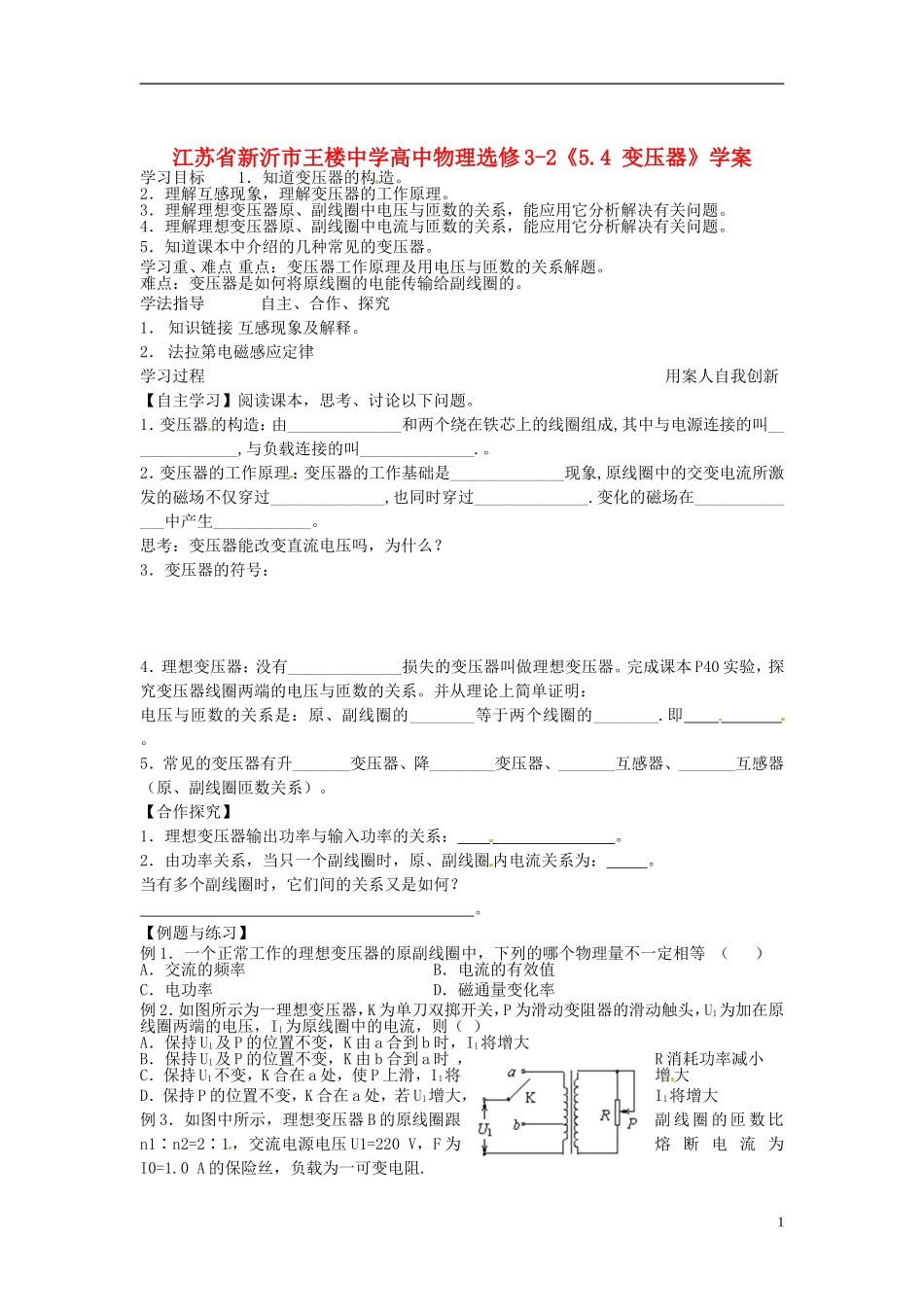

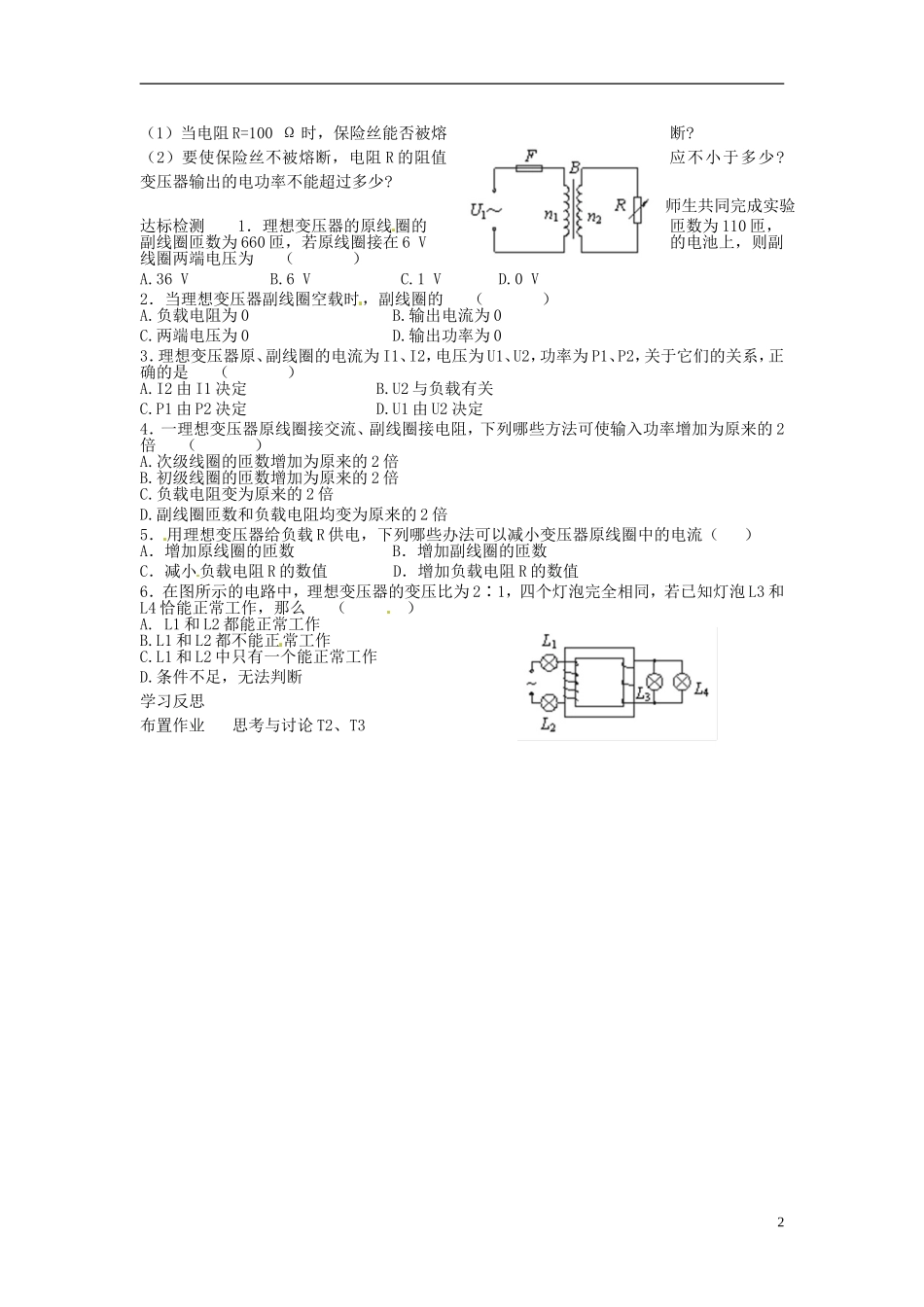

江苏省新沂市王楼中学高中物理《5.4 变压器》学案 新人教版选修3-2VIP专享

江苏省新沂市王楼中学高中物理选修 3-2《5.4 变压器》学案学习目标1．知道变压器的构造。2．理解互感现象，理解变压器的工作原理。3．理解理想变压器原、副线圈中电压与匝数的关系，能应用它分析解决有关问题。4．理解理想变压器原、副线圈中电流与匝数的关系，能应用它分析解决有关问题。5．知道课本中介绍的几种常见的变压器。学习重、难点 重点：变压器工作原理及用电压与匝数的关系解题。难点：变压器是如何将原线圈的电能传输给副线圈的。学法指导自主、合作、探究1． 知识链接 互感现象及解释。2． 法拉第电磁感应定律学习过程用案人自我创新【自主学习】阅读课本，思考、讨论以下问题。1．变压器的构造：由______________和两个绕在铁芯上的线圈组成,其中与电源连接的叫______________,与负载连接的叫______________.。2．变压器的工作原理：变压器的工作基础是______________现象,原线圈中的交变电流所激发的磁场不仅穿过______________,也同时穿过______________.变化的磁场在______________中产生____________。思考：变压器能改变直流电压吗，为什么？3．变压器的符号：4．理想变压器：没有______________损失的变压器叫做理想变压器。完成课本 P40 实验，探究变压器线圈两端的电压与匝数的关系。并从理论上简单证明：电压与匝数的关系是：原、副线圈的________等于两个线圈的________.即 。5．常见的变压器有升_______变压器、降________变压器、_______互感器、_______互感器（原、副线圈匝数关系）。【合作探究】1．理想变压器输出功率与输入功率的关系： 。2．由功率关系，当只一个副线圈时，原、副线圈内电流关系为： 。当有多个副线圈时，它们间的关系又是如何？ 。【例题与练习】例 1．一个正常工作的理想变压器的原副线圈中，下列的哪个物理量不一定相等 （ ）A．交流的频率B．电流的有效值C．电功率D．磁通量变化率例 2．如图所示为一理想变压器，K 为单刀双掷开关，P 为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流，则（ ）A．保持 U1及 P 的位置不变，K 由 a 合到 b 时，I1将增大B．保持 U1及 P 的位置不变，K 由 b 合到 a 时 ，R 消耗功率减小C．保持 U1不变，K 合在 a 处，使 P 上滑，I1将增大D．保持 P 的位置不变，K 合在 a 处，若 U1增大，I1将增大例 3．如图中所示，理想变压器 B 的原线圈跟副 线 圈 的 匝 数 比 n1∶n2=2∶1，...
