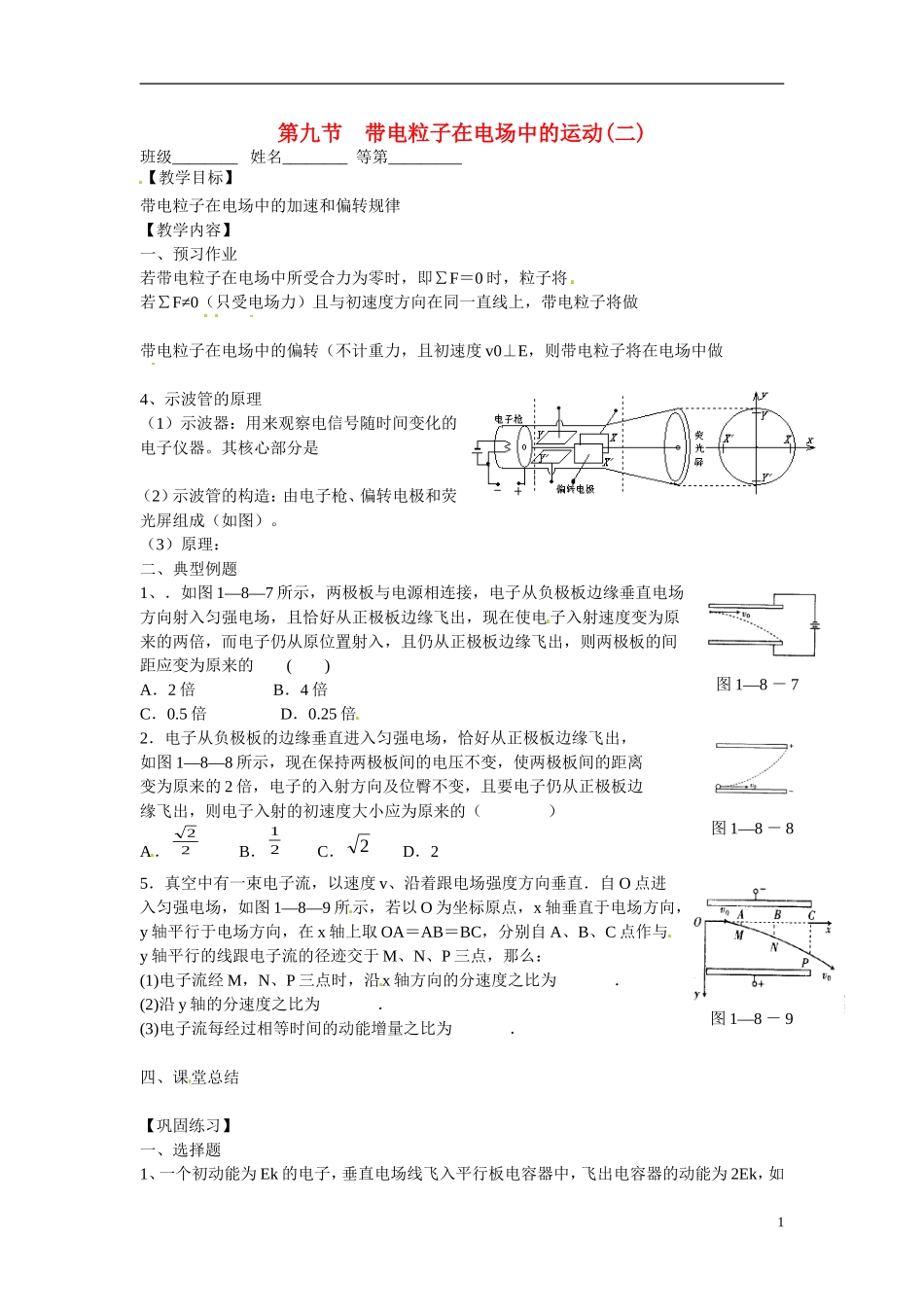

第九节 带电粒子在电场中的运动(二)班级________ 姓名________ 等第_________【教学目标】带电粒子在电场中的加速和偏转规律【教学内容】一、预习作业若带电粒子在电场中所受合力为零时，即∑F＝0 时，粒子将 若∑F≠0（只受电场力）且与初速度方向在同一直线上，带电粒子将做 带电粒子在电场中的偏转（不计重力，且初速度 v0⊥E，则带电粒子将在电场中做 4、示波管的原理（1）示波器：用来观察电信号随时间变化的电子仪器。其核心部分是 （2）示波管的构造：由电子枪、偏转电极和荧光屏组成（如图）。（3）原理： 二、典型例题1、．如图 1—8—7 所示，两极板与电源相连接，电子从负极板边缘垂直电场方向射入匀强电场，且恰好从正极板边缘飞出，现在使电子入射速度变为原来的两倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板的间距应变为原来的 ( )A．2 倍 B．4 倍 C．0.5 倍 D．0.25 倍2．电子从负极板的边缘垂直进入匀强电场，恰好从正极板边缘飞出，如图 1—8—8 所示，现在保持两极板间的电压不变，使两极板间的距离变为原来的 2 倍，电子的入射方向及位臀不变，且要电子仍从正极板边缘飞出，则电子入射的初速度大小应为原来的（ ）A． 22 B． 21 C．2 D．25．真空中有一束电子流，以速度 v、沿着跟电场强度方向垂直．自 O 点进入匀强电场，如图 1—8—9 所示，若以 O 为坐标原点，x 轴垂直于电场方向，y 轴平行于电场方向，在 x 轴上取 OA＝AB＝BC，分别自 A、B、C 点作与y 轴平行的线跟电子流的径迹交于 M、N、P 三点，那么：(1)电子流经 M，N、P 三点时，沿x 轴方向的分速度之比为 ．(2)沿 y 轴的分速度之比为 ．(3)电子流每经过相等时间的动能增量之比为 ．四、课堂总结【巩固练习】一、选择题1、一个初动能为 Ek 的电子，垂直电场线飞入平行板电容器中，飞出电容器的动能为 2Ek，如1图 1—8 － 7图 1—8 － 8图 1—8 － 9果此电子的初速度增至原来的 2 倍，则它飞出电容器的动能变为 ( )A．4Ek B．8Ek C．4.5Ek D．4.25Ek2、真空中水平放置的两金属板相距为 d，两板电压是可以调节的，一个质量为 m、带电量为＋q 的粒子，从负极板中央以速度 vo 垂直极板射入电场，当板间电压为 U 时，粒子经 d/4 的距离就要返回，若要使粒子经 d/2 才，返回，可采用的方法是（ ）A、vo 增大 1 倍B、使板间电压 U 减半C、vo 和 U 同时减半D...
