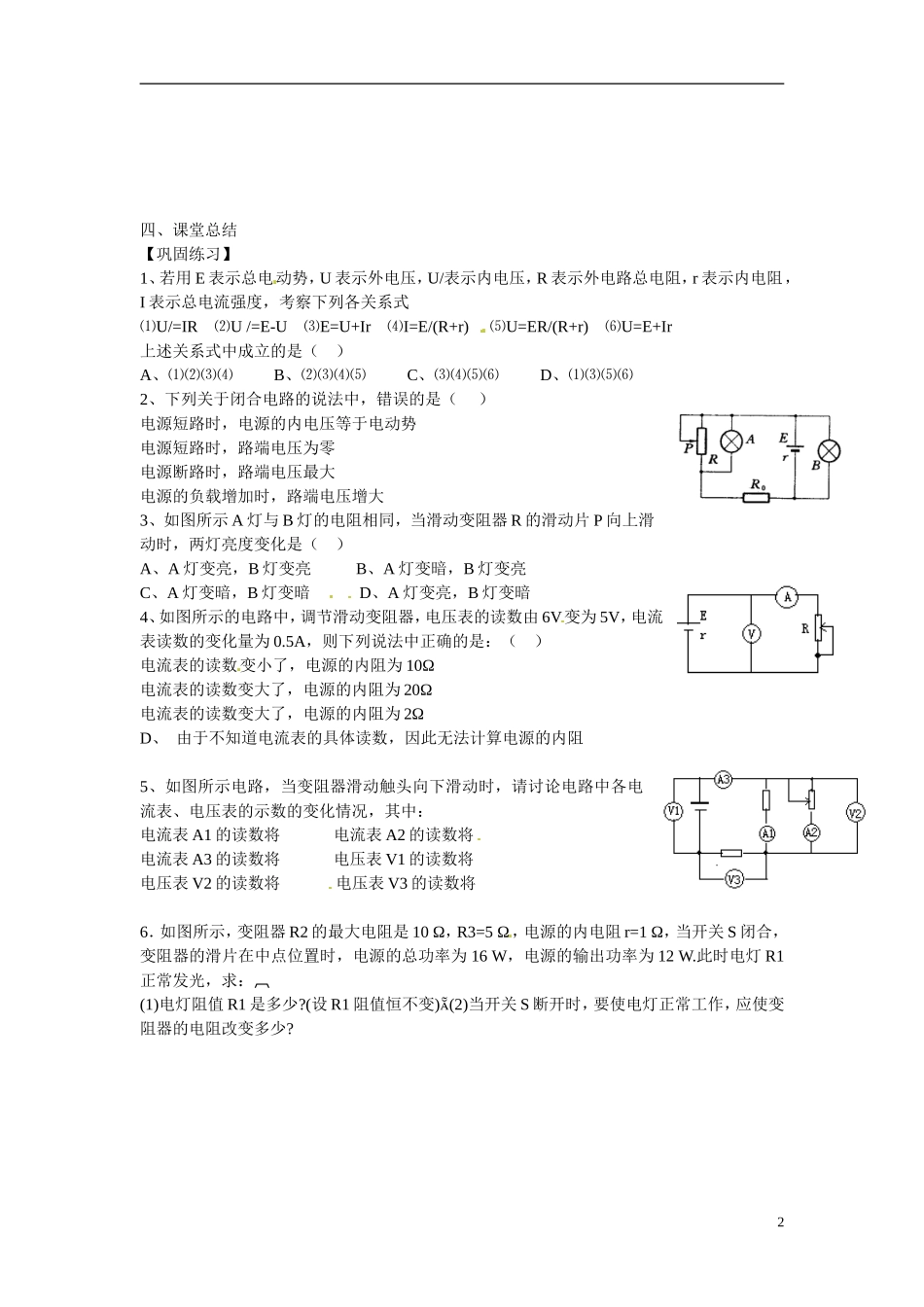

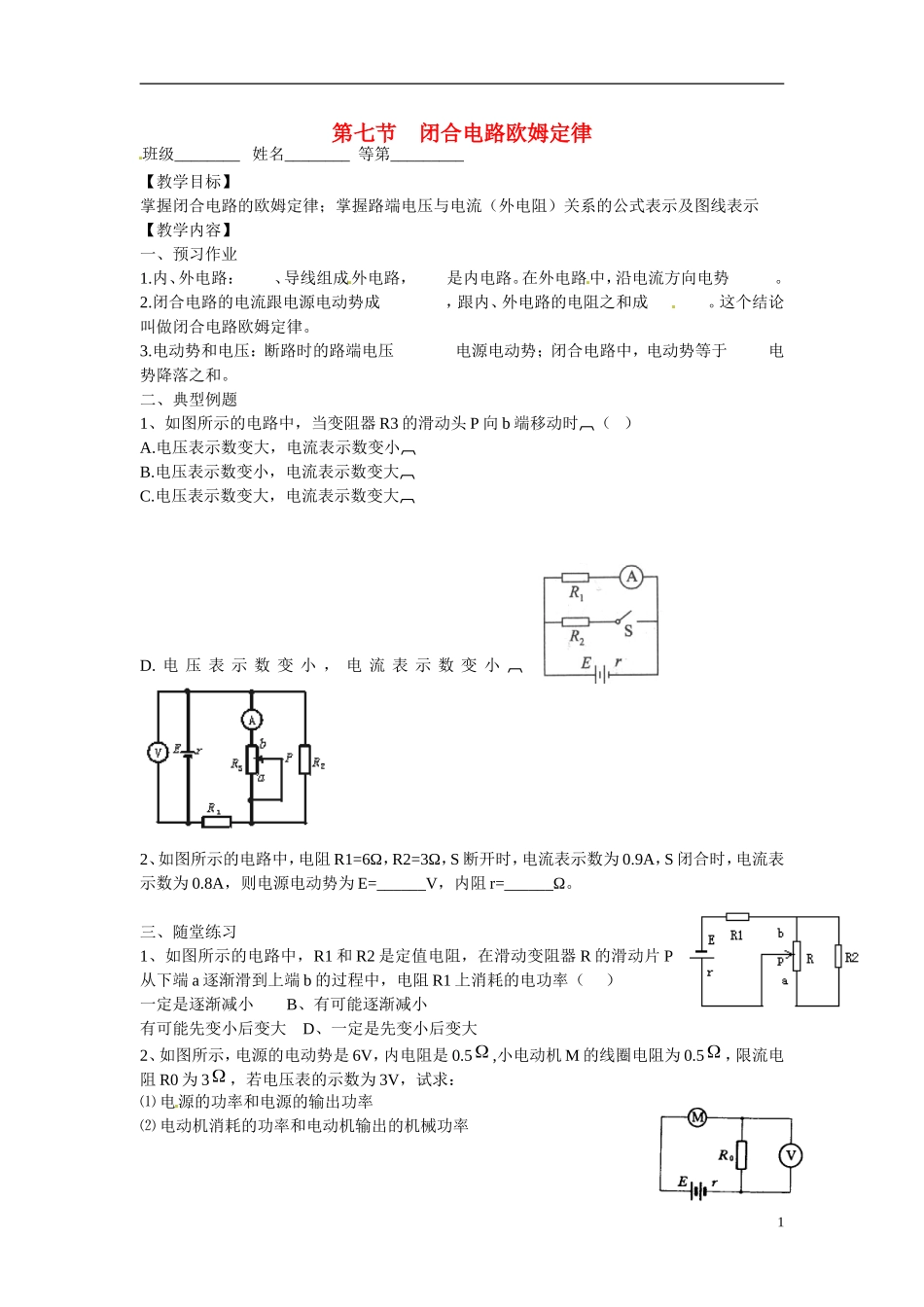

第七节 闭合电路欧姆定律班级________ 姓名________ 等第_________【教学目标】掌握闭合电路的欧姆定律；掌握路端电压与电流（外电阻）关系的公式表示及图线表示【教学内容】一、预习作业1.内、外电路： 、导线组成外电路， 是内电路。在外电路中，沿电流方向电势 。2.闭合电路的电流跟电源电动势成 ，跟内、外电路的电阻之和成 。这个结论叫做闭合电路欧姆定律。3.电动势和电压：断路时的路端电压 电源电动势；闭合电路中，电动势等于 电势降落之和。二、典型例题1、如图所示的电路中，当变阻器 R3 的滑动头 P 向 b 端移动时（ ）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数变大，电流表示数变大D. 电 压 表 示 数 变 小 ， 电 流 表 示 数 变 小 2、如图所示的电路中，电阻 R1=6Ω，R2=3Ω，S 断开时，电流表示数为 0.9A，S 闭合时，电流表示数为 0.8A，则电源电动势为 E=______V，内阻 r=______Ω。三、随堂练习1、如图所示的电路中，R1 和 R2 是定值电阻，在滑动变阻器 R 的滑动片 P从下端 a 逐渐滑到上端 b 的过程中，电阻 R1 上消耗的电功率（ ）一定是逐渐减小 B、有可能逐渐减小有可能先变小后变大 D、一定是先变小后变大2、如图所示，电源的电动势是 6V，内电阻是 0.5 ,小电动机 M 的线圈电阻为 0.5 ，限流电阻 R0 为 3 ，若电压表的示数为 3V，试求：⑴ 电源的功率和电源的输出功率⑵ 电动机消耗的功率和电动机输出的机械功率1四、课堂总结【巩固练习】1、若用 E 表示总电动势，U 表示外电压，U/表示内电压，R 表示外电路总电阻，r 表示内电阻，I 表示总电流强度，考察下列各关系式⑴U/=IR ⑵U /=E-U ⑶E=U+Ir ⑷I=E/(R+r) ⑸U=ER/(R+r) ⑹U=E+Ir上述关系式中成立的是（ ）A、⑴⑵⑶⑷ B、⑵⑶⑷⑸ C、⑶⑷⑸⑹ D、⑴⑶⑸⑹2、下列关于闭合电路的说法中，错误的是（ ）电源短路时，电源的内电压等于电动势电源短路时，路端电压为零电源断路时，路端电压最大电源的负载增加时，路端电压增大3、如图所示 A 灯与 B 灯的电阻相同，当滑动变阻器 R 的滑动片 P 向上滑动时，两灯亮度变化是（ ）A、A 灯变亮，B 灯变亮 B、A 灯变暗，B 灯变亮C、A 灯变暗，B 灯变暗 D、A 灯变亮，B 灯变暗4、如图所示的电路中，调节滑动变阻器，电压表的读数由 6V变为 5V，电流表读数的变化量...
