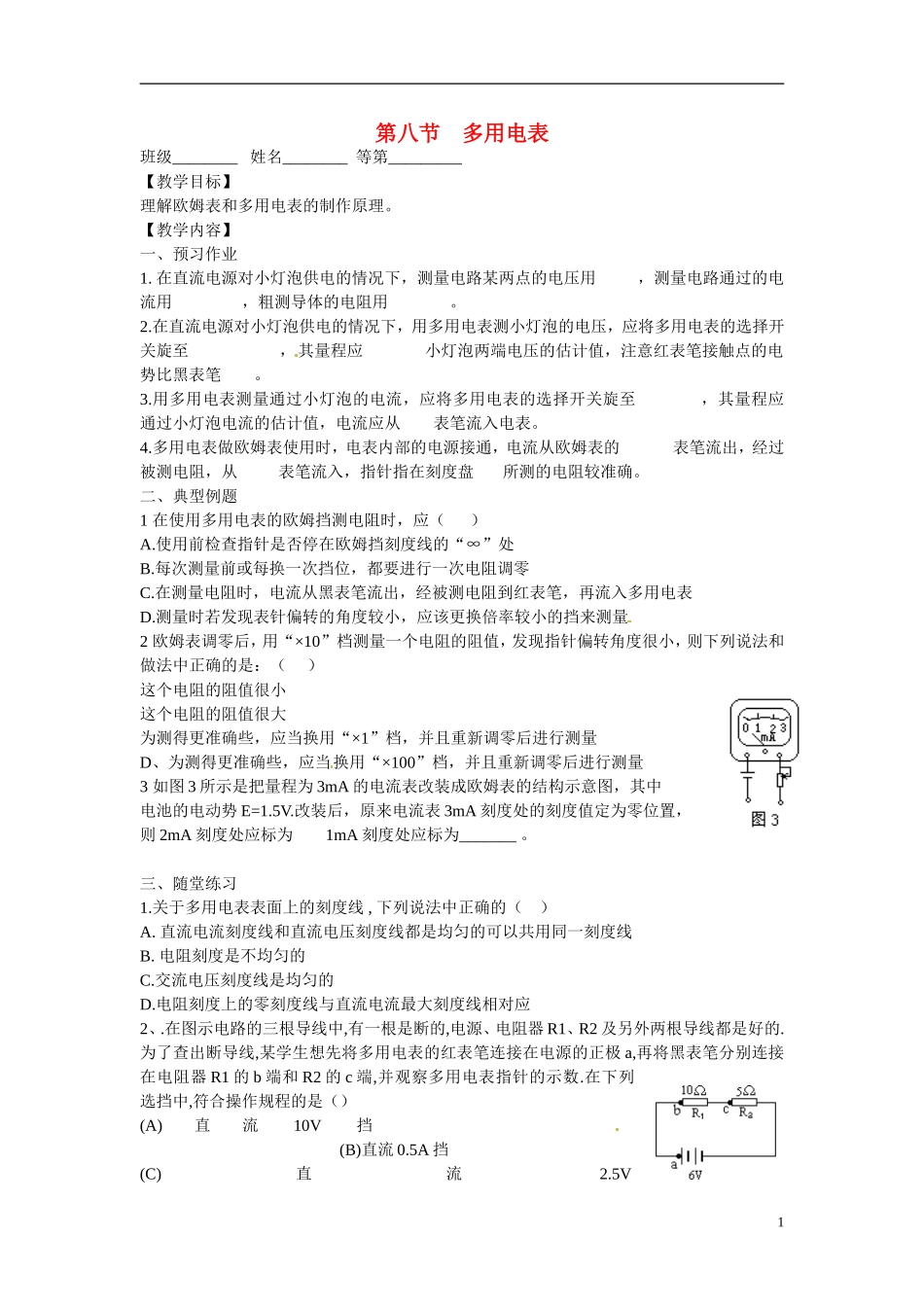

第八节 多用电表班级________ 姓名________ 等第_________【教学目标】理解欧姆表和多用电表的制作原理。【教学内容】一、预习作业1. 在直流电源对小灯泡供电的情况下，测量电路某两点的电压用 ，测量电路通过的电流用 ，粗测导体的电阻用 。2.在直流电源对小灯泡供电的情况下，用多用电表测小灯泡的电压，应将多用电表的选择开关旋至 ，其量程应 小灯泡两端电压的估计值，注意红表笔接触点的电势比黑表笔 。3.用多用电表测量通过小灯泡的电流，应将多用电表的选择开关旋至 ，其量程应 通过小灯泡电流的估计值，电流应从 表笔流入电表。4.多用电表做欧姆表使用时，电表内部的电源接通，电流从欧姆表的 表笔流出，经过被测电阻，从 表笔流入，指针指在刻度盘 所测的电阻较准确。二、典型例题1 在使用多用电表的欧姆挡测电阻时，应（ ）A.使用前检查指针是否停在欧姆挡刻度线的“∞”处B.每次测量前或每换一次挡位，都要进行一次电阻调零C.在测量电阻时，电流从黑表笔流出，经被测电阻到红表笔，再流入多用电表D.测量时若发现表针偏转的角度较小，应该更换倍率较小的挡来测量2 欧姆表调零后，用“×10”档测量一个电阻的阻值，发现指针偏转角度很小，则下列说法和做法中正确的是：（ ）这个电阻的阻值很小这个电阻的阻值很大为测得更准确些，应当换用“×1”档，并且重新调零后进行测量D、为测得更准确些，应当换用“×100”档，并且重新调零后进行测量3 如图 3 所示是把量程为 3mA 的电流表改装成欧姆表的结构示意图，其中电池的电动势 E=1.5V.改装后，原来电流表 3mA 刻度处的刻度值定为零位置，则 2mA 刻度处应标为 1mA 刻度处应标为_______ 。 三、随堂练习1.关于多用电表表面上的刻度线 , 下列说法中正确的（ ）A. 直流电流刻度线和直流电压刻度线都是均匀的可以共用同一刻度线B. 电阻刻度是不均匀的C.交流电压刻度线是均匀的D.电阻刻度上的零刻度线与直流电流最大刻度线相对应2、.在图示电路的三根导线中,有一根是断的,电源、电阻器 R1、R2 及另外两根导线都是好的.为了查出断导线,某学生想先将多用电表的红表笔连接在电源的正极 a,再将黑表笔分别连接在电阻器 R1 的 b 端和 R2 的 c 端,并观察多用电表指针的示数.在下列选挡中,符合操作规程的是（）(A)直流10V挡 (B)直流 0.5A 挡(C)直流2.5V1挡 (D)欧姆挡四、课堂总结【巩固练习】一、选择题1、 下列说法中正确的是 （ ）A.欧姆表的...
