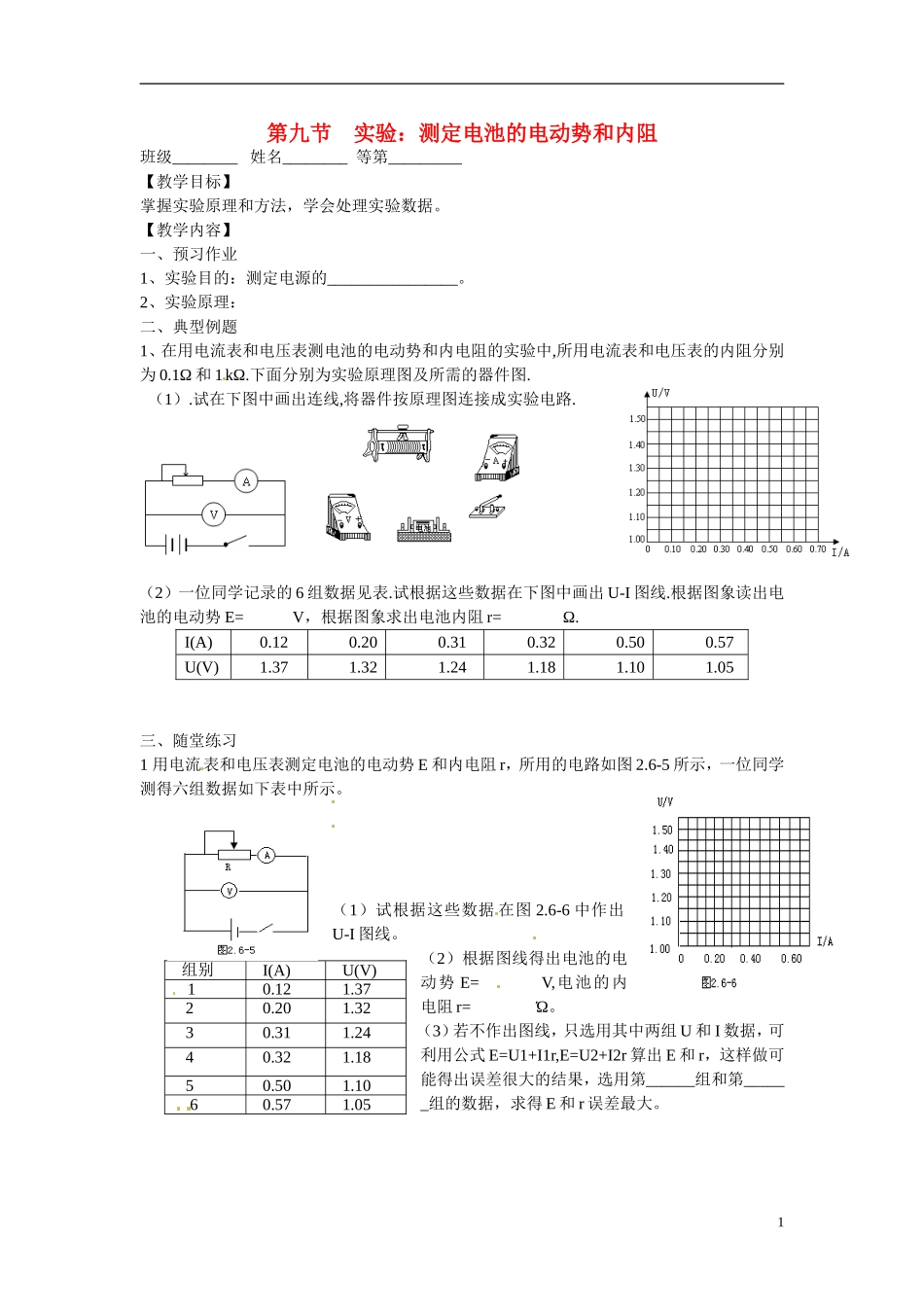

江苏省涟水县第一中学高中物理 2.9实验：测定电池的电动势和内阻教学案 新人教版选修3-1 VIP专享

第九节 实验：测定电池的电动势和内阻班级________ 姓名________ 等第_________【教学目标】掌握实验原理和方法，学会处理实验数据。【教学内容】一、预习作业 1、实验目的：测定电源的________________。 2、实验原理： 二、典型例题1、在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为 0.1Ω 和 1kΩ.下面分别为实验原理图及所需的器件图. （1）.试在下图中画出连线,将器件按原理图连接成实验电路.（2）一位同学记录的 6 组数据见表.试根据这些数据在下图中画出 U-I 图线.根据图象读出电池的电动势 E= V，根据图象求出电池内阻 r= Ω.I(A)0.120.200.310.320.500.57U(V)1.371.321.241.181.101.05三、随堂练习1 用电流表和电压表测定电池的电动势 E 和内电阻 r，所用的电路如图 2.6-5 所示，一位同学测得六组数据如下表中所示。 （1）试根据这些数据 在图 2.6-6 中作出U-I 图线。 （2）根据图线得出电池的电动势 E= V,电池的内电阻 r= Ώ。 （3）若不作出图线，只选用其中两组 U 和 I 数据，可利用公式 E=U1+I1r,E=U2+I2r 算出 E 和 r，这样做可能得出误差很大的结果，选用第______组和第______组的数据，求得 E 和 r 误差最大。 组别 I(A) U(V) 1 0.12 1.37 2 0.20 1.32 3 0.31 1.24 4 0.32 1.18 5 0.50 1.10 6 0.57 1.051四、课堂总结【巩固练习】1.在测定电源电动势和内阻的实验中，为使实验效果明显且不会损坏仪器，应选择下列电源中的（ ）A.内阻较大的普通干电池 B.内阻较小的普通蓄电池C.小型交流发电机 D.小型直流发电机2、如图所示是根据某次实验记录的数据画出的 U—I 图线，关于此图线，下列的说法中正确的是：（ ）纵轴的截距表示电源的电动势，即 E＝3.0V横轴的截距表示电源的短路电流，即 I 短＝0.6A电源的内阻 r＝5Ω电源的内阻 r＝1.0Ω3、为了测出电源的电动势和内 阻，除待测电源和开关、导体以外，配合下列哪组仪器，可以达到实验目的：（ ）A、一个电流表和一个电阻箱B、一个电压表、一个电流表和一个滑动变阻器C、一个电压表和一个电阻箱D、一个电流表和一个滑动变阻器3、用电压表、电流表测定 a、b 两节干电池的电动势 Ea、Eb 和内电阻 ra、rb 时，画出的图线如图所示，则由此图线可知（ ）A、Ea＞Eb 、ra＞rb B、Ea＞Eb 、ra＜rb C、Ea＜Eb 、ra＞rb D、Ea＜Eb 、ra＜rb４．如图２．６...
