江苏省涟水中学高中物理 2.7闭合电路的欧姆定律1教学案 新人教版选修3-1

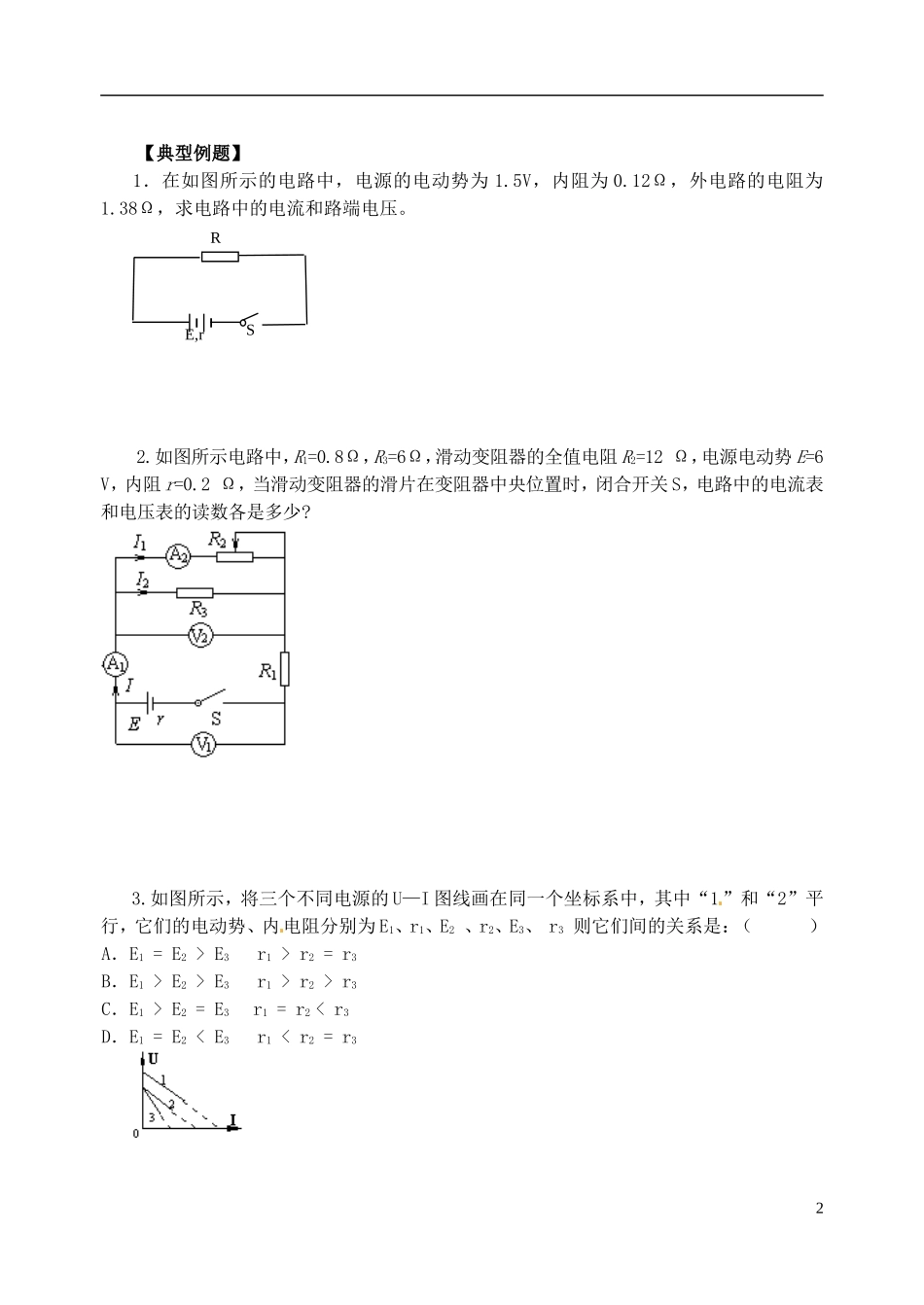

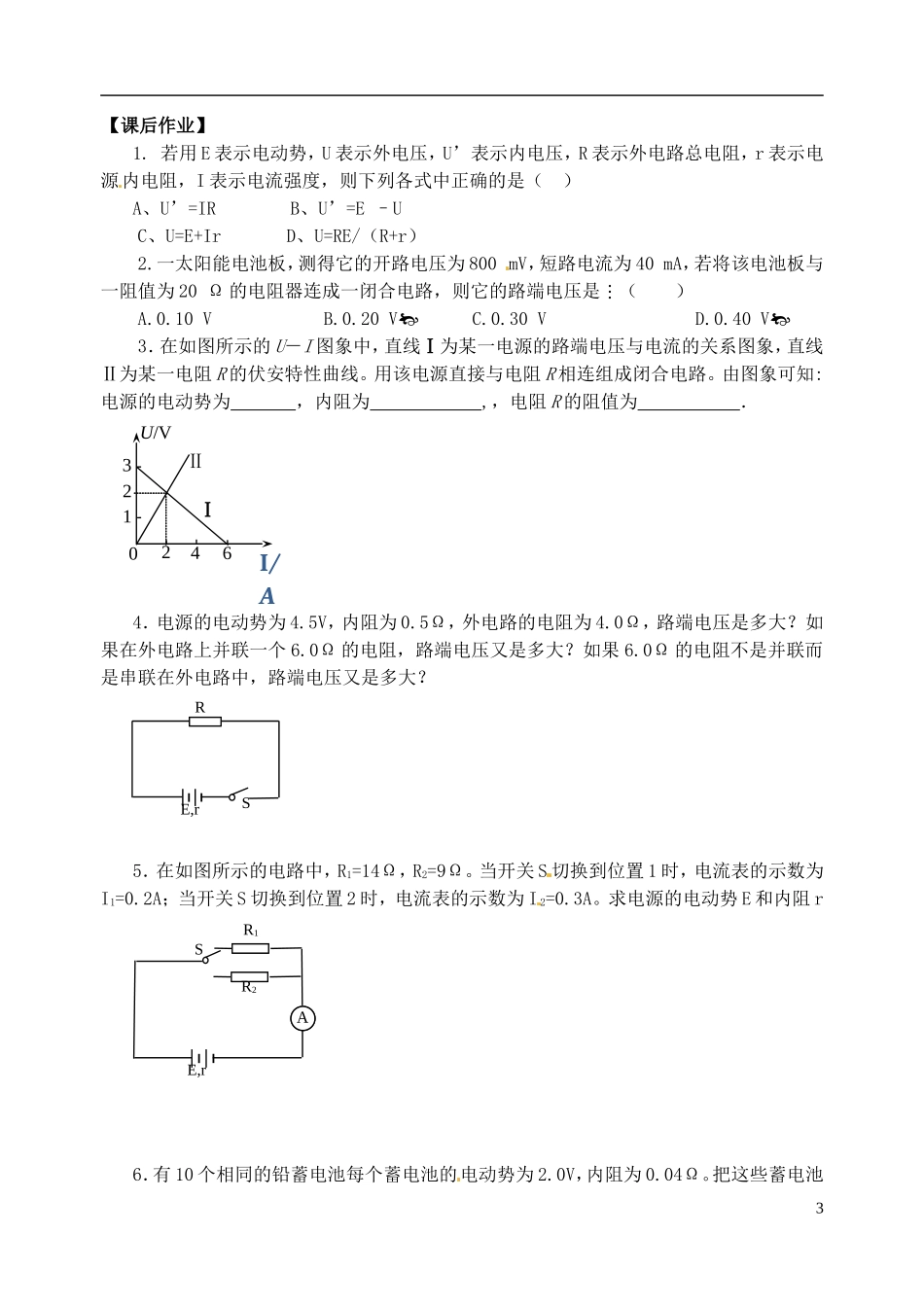

高中物理人教版选修 3-1 教学案：2.7 闭合电路的欧姆定律 2【知识要点】一、电源1．电源是将其它形式的能转化成电能的装置．2．电动势：非静电力搬运电荷所做的功跟搬运电荷电量的比值，E=W/q。表示电源把其它形式的能转化成电能本领的大小，在数值上等于电源没有接入电路时两极间的电压。单位：V3．电动势是标量．要注意电动势不是电压；二、闭合电路的欧姆定律(1)内、外电路①内电路：电源两极（不含两极）以内，如电池内的溶液、发电机的线圈等．内电路的电阻叫做内电阻．②外电路：电源两极，包括用电器和导线等．外电路的电阻叫做外电阻．(2) 闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即 I=E/（R+r）②由 E＝U＋Ir 可知，电源电势能等于内外压降之和；③ 适用条件：纯电阻电路(3)路端电压跟负载的关系① 路端电压：根据 U＝IR＝ER/（R＋r）＝E/(1+r/R)可知，当 R 增大时，U 增大；当 R 减小时，U 减小。表示为 U－R 图象如右1UEOR【典型例题】1．在如图所示的电路中，电源的电动势为 1.5V，内阻为 0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压。2.如图所示电路中，R1=0.8Ω，R3=6Ω，滑动变阻器的全值电阻 R2=12 Ω，电源电动势 E=6 V，内阻 r=0.2 Ω，当滑动变阻器的滑片在变阻器中央位置时，闭合开关 S，电路中的电流表和电压表的读数各是多少?3.如图所示，将三个不同电源的 U—I 图线画在同一个坐标系中，其中“1”和“2”平行，它们的电动势、内电阻分别为 E1、r1、E2 、r2、E3、 r3 则它们间的关系是：（ ）A．E1 = E2 > E3 r1 > r2 = r3 B．E1 > E2 > E3 r1 > r2 > r3 C．E1 > E2 = E3 r1 = r2 < r3 D．E1 = E2 < E3 r1 < r2 = r3SE,rR2【课后作业】1. 若用 E 表示电动势，U 表示外电压，U’表示内电压，R 表示外电路总电阻，r 表示电源内电阻，I 表示电流强度，则下列各式中正确的是（ ）A、U’=IR B、U’=E –UC、U=E+Ir D、U=RE/（R+r）2.一太阳能电池板，测得它的开路电压为 800 mV，短路电流为 40 mA，若将该电池板与一阻值为 20 Ω 的电阻器连成一闭合电路，则它的路端电压是（ ）A.0.10 VB.0.20 VC.0.30 VD.0.40 V3．在如图所示的 U－I 图象中，直线Ⅰ为某一电源的路端电压与电流的关系图象，直线Ⅱ为某一电阻 R 的伏安特性曲线。用该电源直接...
