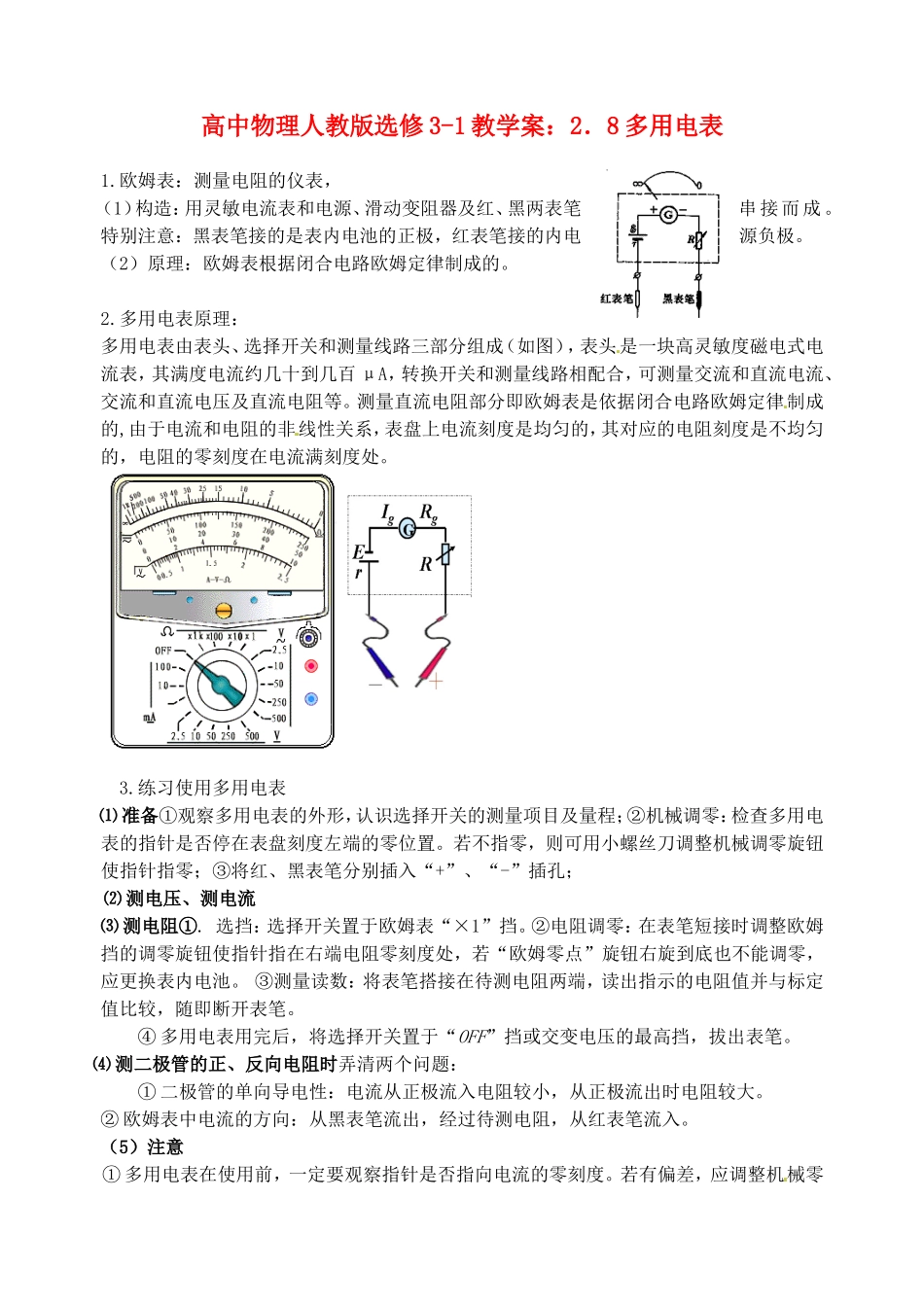

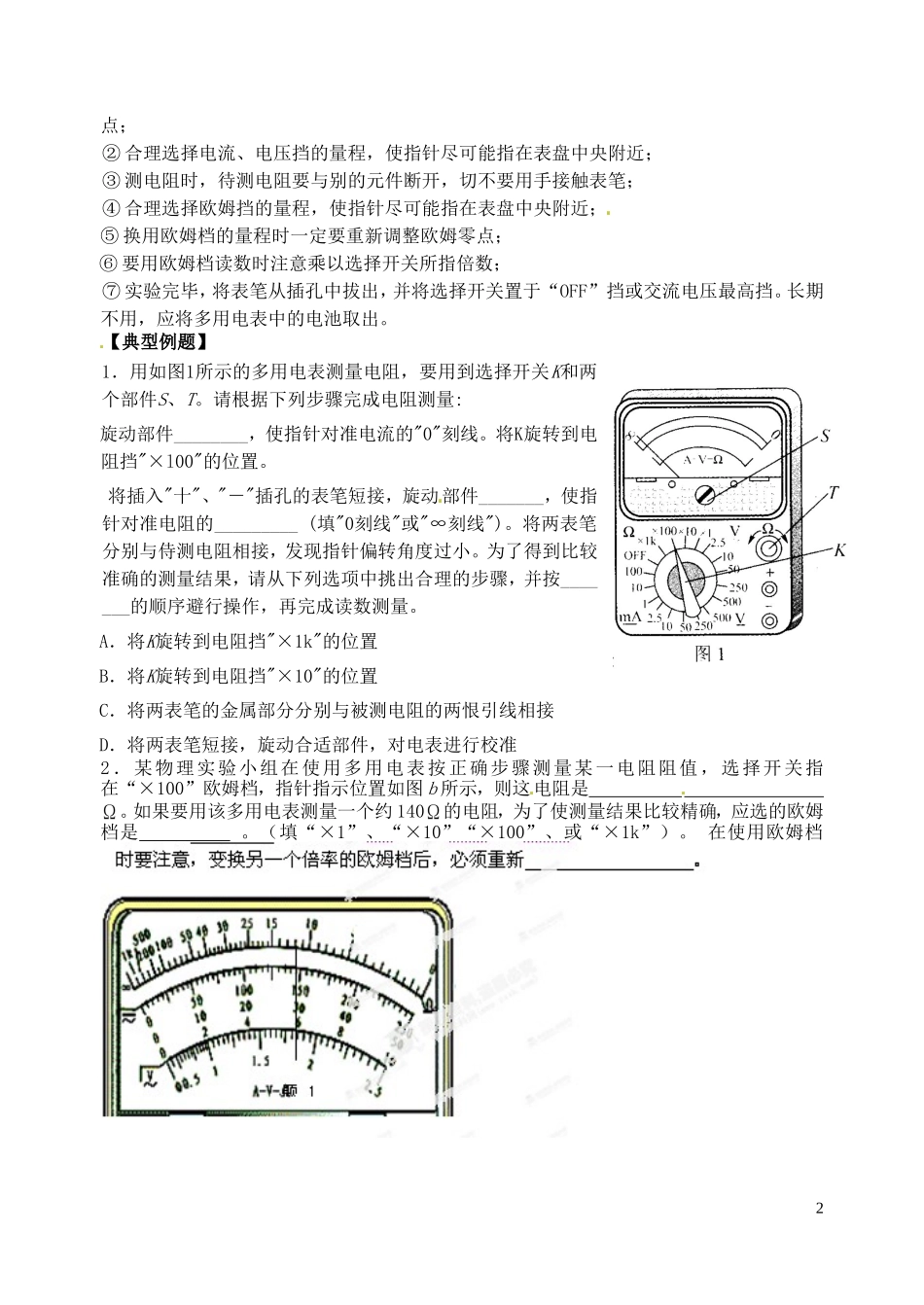

高中物理人教版选修 3-1 教学案：2．8 多用电表1.欧姆表：测量电阻的仪表，（1）构造：用灵敏电流表和电源、滑动变阻器及红、黑两表笔串接而成 。特别注意：黑表笔接的是表内电池的正极，红表笔接的内电源负极。（2）原理：欧姆表根据闭合电路欧姆定律制成的。2.多用电表原理：多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百 μA，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。测量直流电阻部分即欧姆表是依据闭合电路欧姆定律制成的,由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。 3.练习使用多用电表⑴ 准备①观察多用电表的外形，认识选择开关的测量项目及量程；②机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；③将红、黑表笔分别插入“+”、“-”插孔；⑵ 测电压、测电流⑶ 测电阻①. 选挡：选择开关置于欧姆表“×1”挡。②电阻调零：在表笔短接时调整欧姆挡的调零旋钮使指针指在右端电阻零刻度处，若“欧姆零点”旋钮右旋到底也不能调零，应更换表内电池。 ③测量读数：将表笔搭接在待测电阻两端，读出指示的电阻值并与标定值比较，随即断开表笔。④ 多用电表用完后，将选择开关置于“OFF”挡或交变电压的最高挡，拔出表笔。 ⑷ 测二极管的正、反向电阻时弄清两个问题：① 二极管的单向导电性：电流从正极流入电阻较小，从正极流出时电阻较大。② 欧姆表中电流的方向：从黑表笔流出，经过待测电阻，从红表笔流入。（5）注意① 多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点；② 合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；③ 测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；④ 合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；⑤ 换用欧姆档的量程时一定要重新调整欧姆零点；⑥ 要用欧姆档读数时注意乘以选择开关所指倍数；⑦ 实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。【典型例题】1．用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T。请根据下列步骤完成电阻测量:旋动部件________，使指针对准电流的"0"刻...
