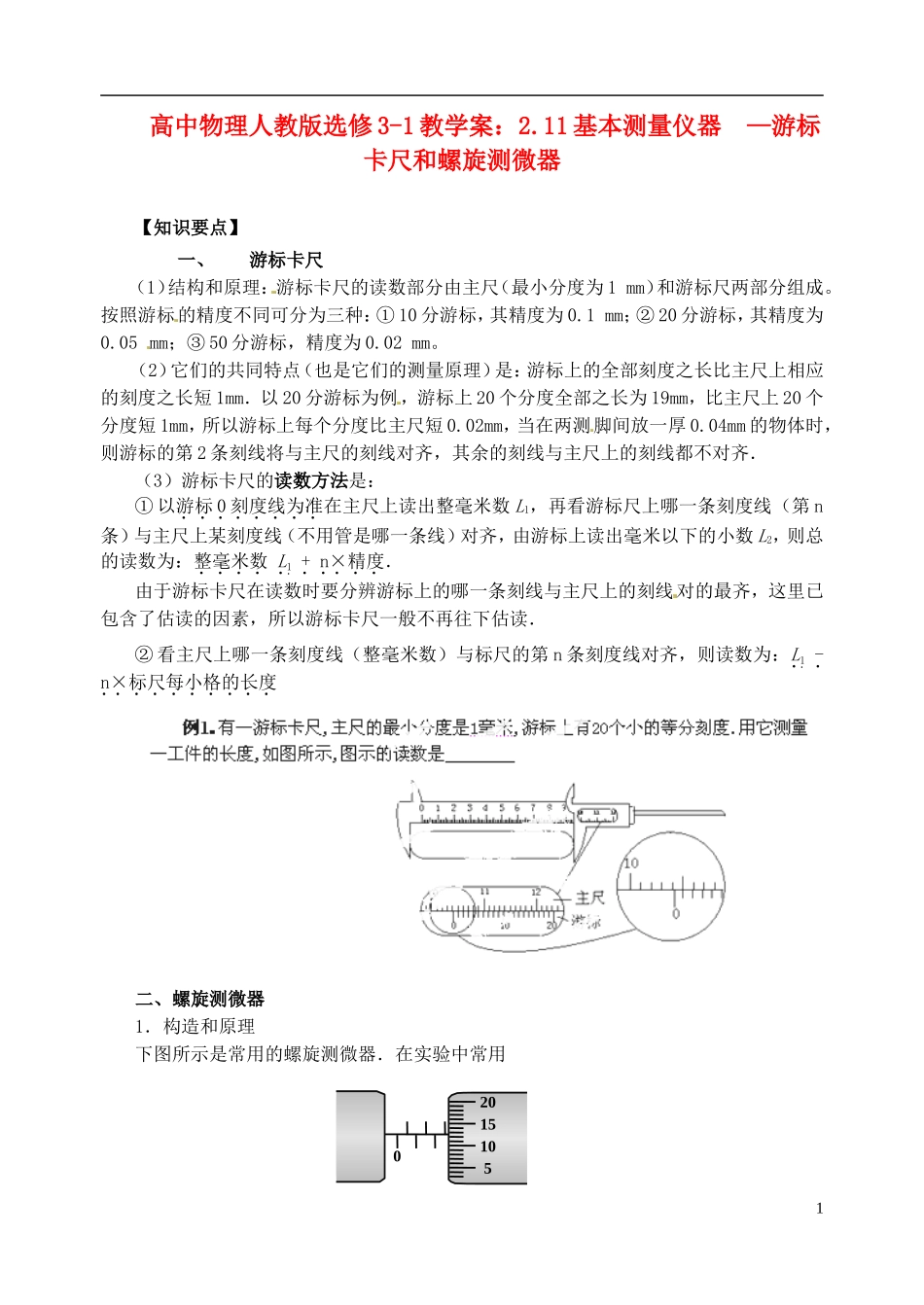

高中物理人教版选修 3-1 教学案：2.11 基本测量仪器 —游标卡尺和螺旋测微器【知识要点】一、游标卡尺（1）结构和原理：游标卡尺的读数部分由主尺（最小分度为 1 mm）和游标尺两部分组成。按照游标的精度不同可分为三种：① 10 分游标，其精度为 0.1 mm；② 20 分游标，其精度为0.05 mm；③ 50 分游标，精度为 0.02 mm。（2）它们的共同特点（也是它们的测量原理）是：游标上的全部刻度之长比主尺上相应的刻度之长短 1mm．以 20 分游标为例，游标上 20 个分度全部之长为 19mm，比主尺上 20 个分度短 1mm，所以游标上每个分度比主尺短 0.02mm，当在两测脚间放一厚 0.04mm 的物体时，则游标的第 2 条刻线将与主尺的刻线对齐，其余的刻线与主尺上的刻线都不对齐． （3）游标卡尺的读数方法是：① 以游标 0 刻度线为准在主尺上读出整毫米数 L1，再看游标尺上哪一条刻度线（第 n条）与主尺上某刻度线（不用管是哪一条线）对齐，由游标上读出毫米以下的小数 L2，则总的读数为：整毫米数 L1 + n×精度． 由于游标卡尺在读数时要分辨游标上的哪一条刻线与主尺上的刻线对的最齐，这里已包含了估读的因素，所以游标卡尺一般不再往下估读． ② 看主尺上哪一条刻度线（整毫米数）与标尺的第 n 条刻度线对齐，则读数为：L1 - n×标尺每小格的长度二、螺旋测微器 1．构造和原理 下图所示是常用的螺旋测微器．在实验中常用105101520它测量小球的直径、金属丝的直径和薄板的厚度等一些较小的尺度，用它测量长度，可以准确到 0.01 mm，可以估读到 0.001 mm（毫米的千分位），因此螺旋测微器又称为千分尺． 螺旋测微器螺杆上精密螺纹的螺距是 mm，即每旋转一周，测微螺杆 P 前 进或后退 mm．可动刻度分成 等分．每一等分表示 mm。即可动刻度每转过一等分，P 前进或后退 mm，因此，从可动刻度旋转了多少个等分就知道长度变化了多少个 0.01 mm． 2．使用及读数⑴ 把待测物放入 A、P 之间的夹缝中，旋动旋钮 K，当 P 将要接触待测物时，再轻轻转动微调旋钮 K′，当听到棘轮的响声时（表明夹住待测物的力度适中），转动锁紧手柄 T 使 P 止动；⑵ 读数：先由可动刻度尺的边缘所对的固定刻度线读出整毫米（或半毫米）数，再看固定刻度尺上的长横线与可动刻度相对的位置，由可动刻度尺读出小于 0.5mm 的数，以上两部分相加就是螺旋测微器的读数．（3）注意事项读数时，要注意固定刻度上表...
