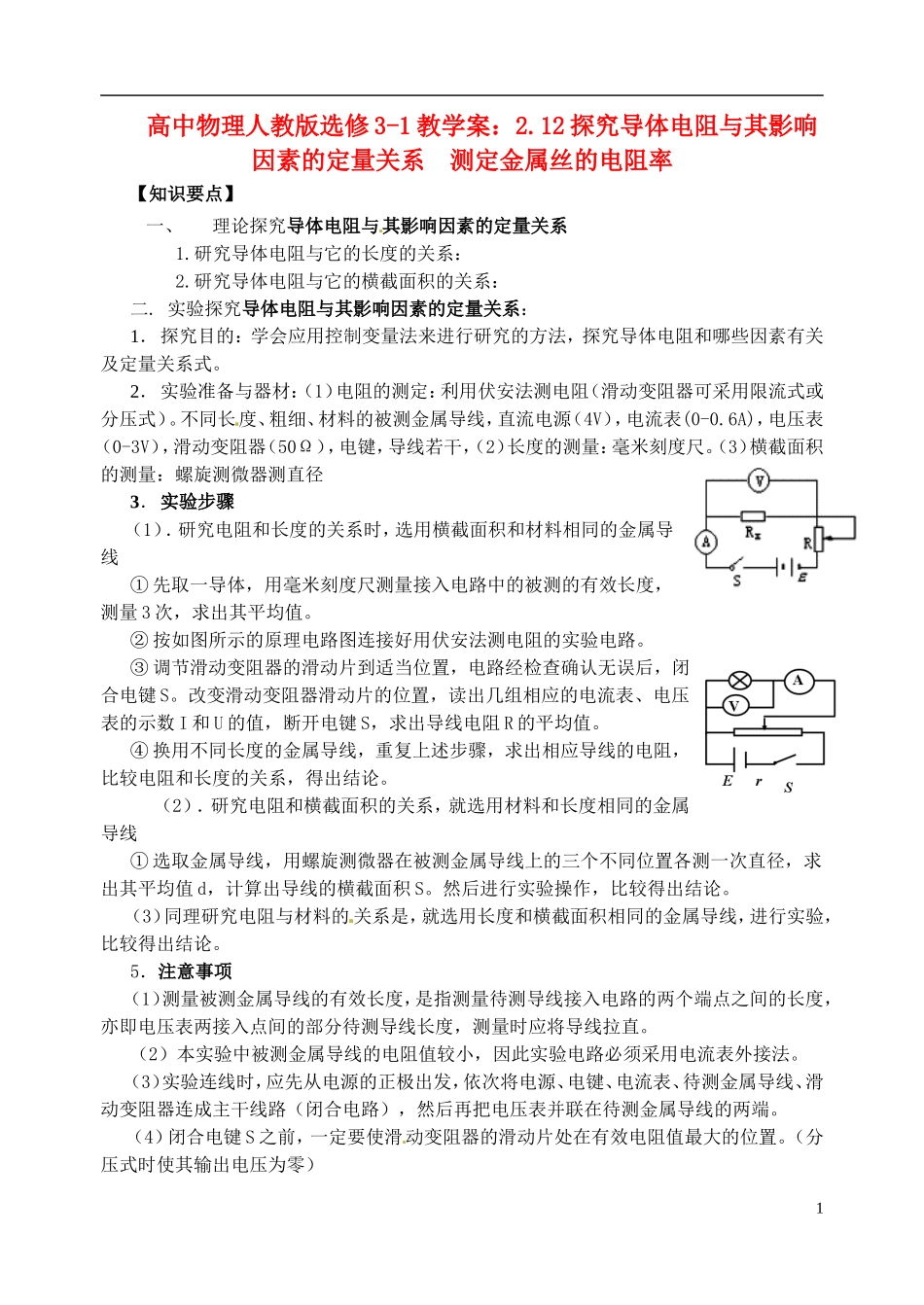

高中物理人教版选修 3-1 教学案：2.12 探究导体电阻与其影响因素的定量关系 测定金属丝的电阻率【知识要点】一、理论探究导体电阻与其影响因素的定量关系1.研究导体电阻与它的长度的关系：2.研究导体电阻与它的横截面积的关系：二. 实验探究导体电阻与其影响因素的定量关系：1．探究目的：学会应用控制变量法来进行研究的方法，探究导体电阻和哪些因素有关及定量关系式。2．实验准备与器材：（1）电阻的测定：利用伏安法测电阻（滑动变阻器可采用限流式或分压式）。不同长度、粗细、材料的被测金属导线，直流电源（4V），电流表(0-0.6A)，电压表（0-3V），滑动变阻器（50Ω），电键，导线若干，（2）长度的测量：毫米刻度尺。（3）横截面积的测量：螺旋测微器测直径3．实验步骤（1）．研究电阻和长度的关系时，选用横截面积和材料相同的金属导线① 先取一导体，用毫米刻度尺测量接入电路中的被测的有效长度，测量 3 次，求出其平均值。② 按如图所示的原理电路图连接好用伏安法测电阻的实验电路。③ 调节滑动变阻器的滑动片到适当位置，电路经检查确认无误后，闭合电键 S。改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数 I 和 U 的值，断开电键 S，求出导线电阻 R 的平均值。④ 换用不同长度的金属导线，重复上述步骤，求出相应导线的电阻，比较电阻和长度的关系，得出结论。 （2）．研究电阻和横截面积的关系，就选用材料和长度相同的金属导线① 选取金属导线，用螺旋测微器在被测金属导线上的三个不同位置各测一次直径，求出其平均值 d，计算出导线的横截面积 S。然后进行实验操作，比较得出结论。（3）同理研究电阻与材料的 关系是，就选用长度和横截面积相同的金属导线，进行实验，比较得出结论。5．注意事项（1）测量被测金属导线的有效长度，是指测量待测导线接入电路的两个端点之间的长度，亦即电压表两接入点间的部分待测导线长度，测量时应将导线拉直。（2）本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法。（3）实验连线时，应先从电源的正极出发，依次将电源、电键、电流表、待测金属导线、滑动变阻器连成主干线路（闭合电路），然后再把电压表并联在待测金属导线的两端。（4）闭合电键 S 之前，一定要使滑动变阻器的滑动片处在有效电阻值最大的位置。（分压式时使其输出电压为零）1（5）在用伏安法测电阻时，通过待测导线的电流强度 I 的值不宜过大，通电时间不...
