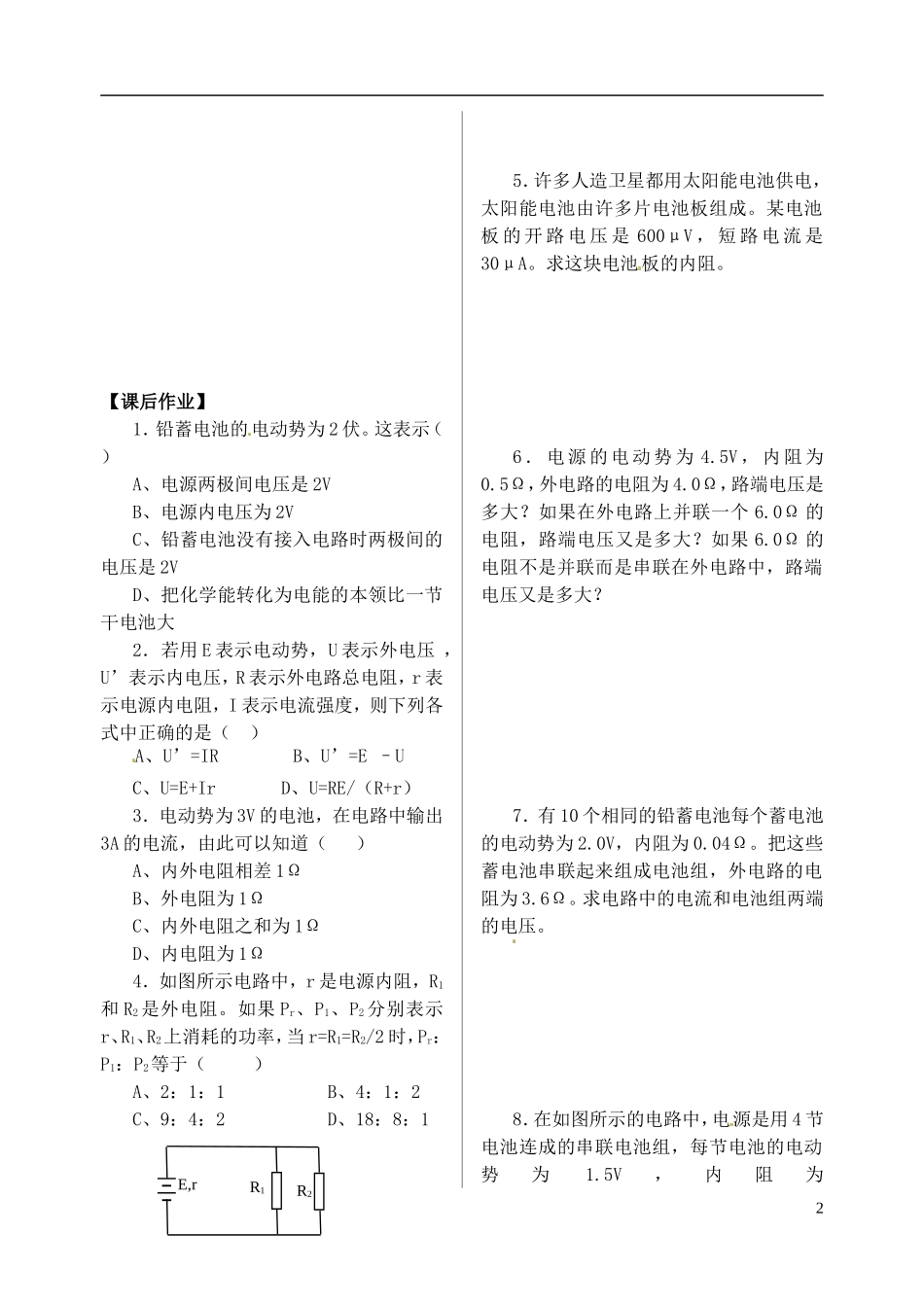

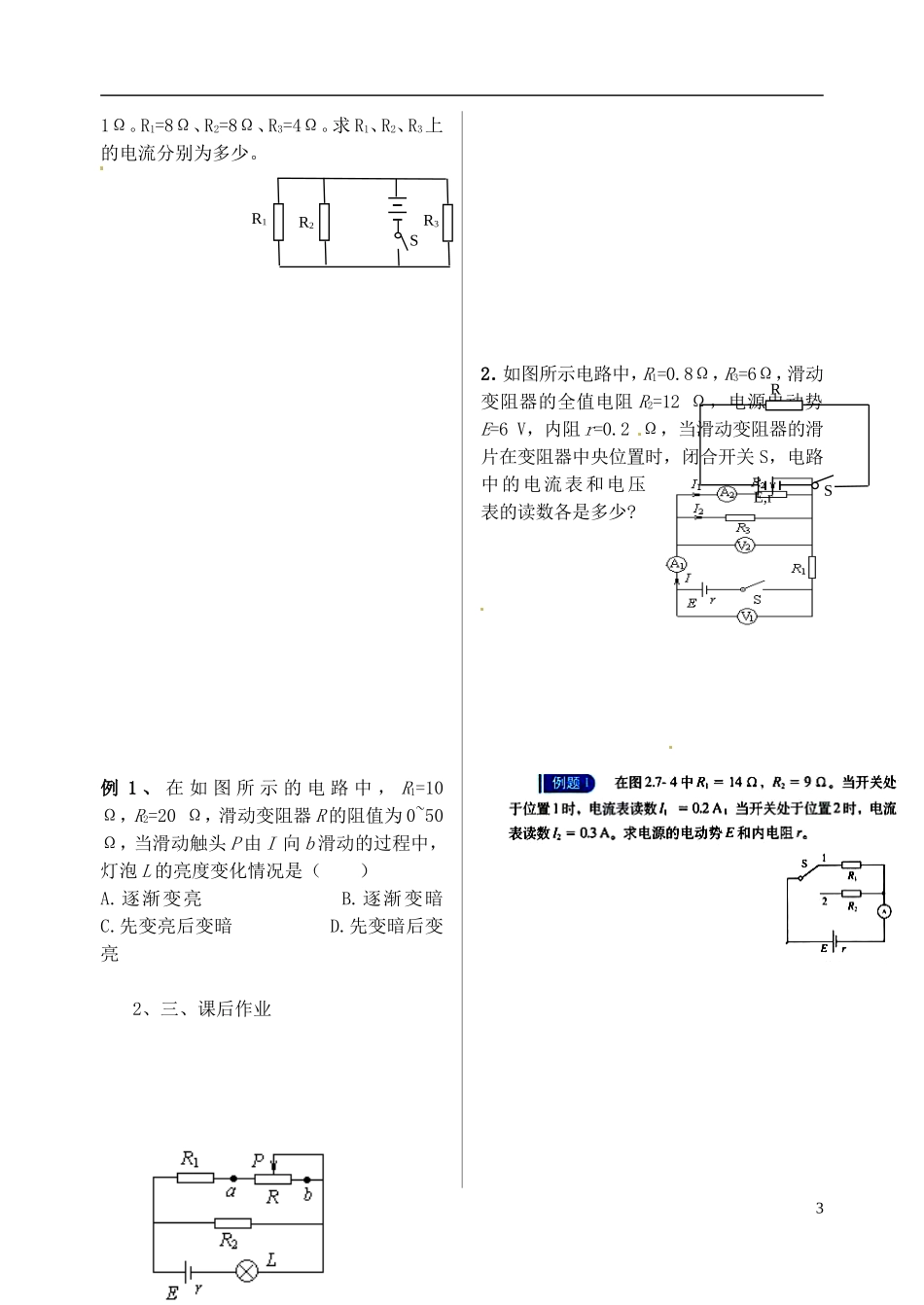

高中物理人教版选修 3-1 教学案：7 闭合电路的欧姆定律【知识要点】1、电动势是表征电源特性的物理量，等于 的电压，电动势用符号 E 表示。电动势的单位和电压的单位相同，也是伏特（V）2、闭合电路欧姆定律：（1）外电路、内电路（2）外电阻、内电阻（3）电源内部电势升高的数值与电路中电势降落的关系： （4）定律内容：闭合电路中的电流跟电源电动势成正比，跟内、外电路的电阻之和成反比。表达式：I= 注意：该式仅适用于纯电阻电路。3、路端电压跟负载的关系：（1）路端电压：外电路的电势降落，也就是 ，通常叫路端电压。（2）实验：结论 （3）分析：由 可得 U=E-Ir，式中 Ir 是电源内阻上的电势降落，此式可用如图象表示。（即闭合电路的 U-I 图象）①图中表示出电流 I 时，路端电压为IR，内阻电势降为 Ir②图线斜率大小表示 ③图中 Im表示外电阻等于零（即短路）时，回路中的最大电流，即 Im= ④图线与纵坐标轴交点表示外电路断开情况，其值为 4、闭合电路中的功率电源路端电压 U=E-Ir 得 UI=EI-I2r 式中：（1）电源向外电路输出的功率，简称电源的输出功率。P 输出=UI（2）电源上消耗的功率，也叫电源损耗的功率。P 内=I2r（3）电源提供的电能即电源的功率 P 总=EI，可见电源提供的电能，一部分消耗在内阻上，其余部分消耗在外电路中。【案例分析】1．电源的电动势为 2.0V，外电阻为9.0Ω 时，路端电压为 1.8V，求电源的内电阻。3 ． 在 如 图 所 示 的 电 路 中，R1=14Ω，R2=9Ω。当开关 S 切换到位置 1 时，电流表的示数为 I1=0.2A；当开关 S 切换到位置 2 时，电流表的示数为 I2=0.3A。求电源的电动势 E 和内阻 r1UIImEOSE,r1AAR1R2【课后作业】1．铅蓄电池的电动势为 2 伏。这表示（ ）A、电源两极间电压是 2VB、电源内电压为 2VC、铅蓄电池没有接入电路时两极间的电压是 2VD、把化学能转化为电能的本领比一节干电池大2．若用 E 表示电动势，U 表示外电压 ，U’表示内电压，R 表示外电路总电阻，r 表示电源内电阻，I 表示电流强度，则下列各式中正确的是（ ）A、U’=IR B、U’=E –UC、U=E+Ir D、U=RE/（R+r）3．电动势为 3V 的电池，在电路中输出3A 的电流，由此可以知道（ ）A、内外电阻相差 1ΩB、外电阻为 1ΩC、内外电阻之和为 1ΩD、内电阻为 1Ω4．如图所示电路中，r 是电源内阻，R1和 R2 是外电阻。如果 Pr、P1、P2 分别表示r、R1...
