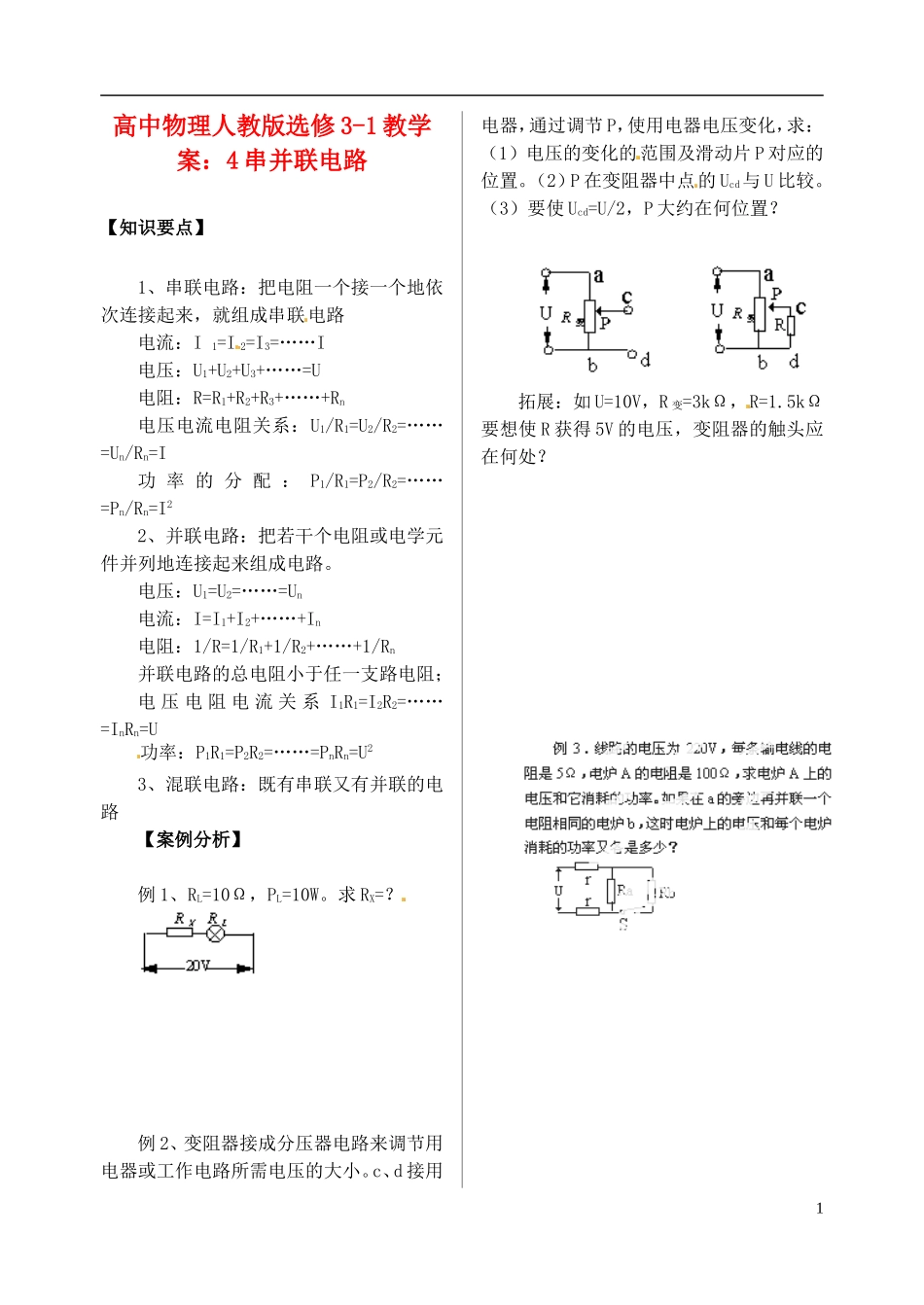

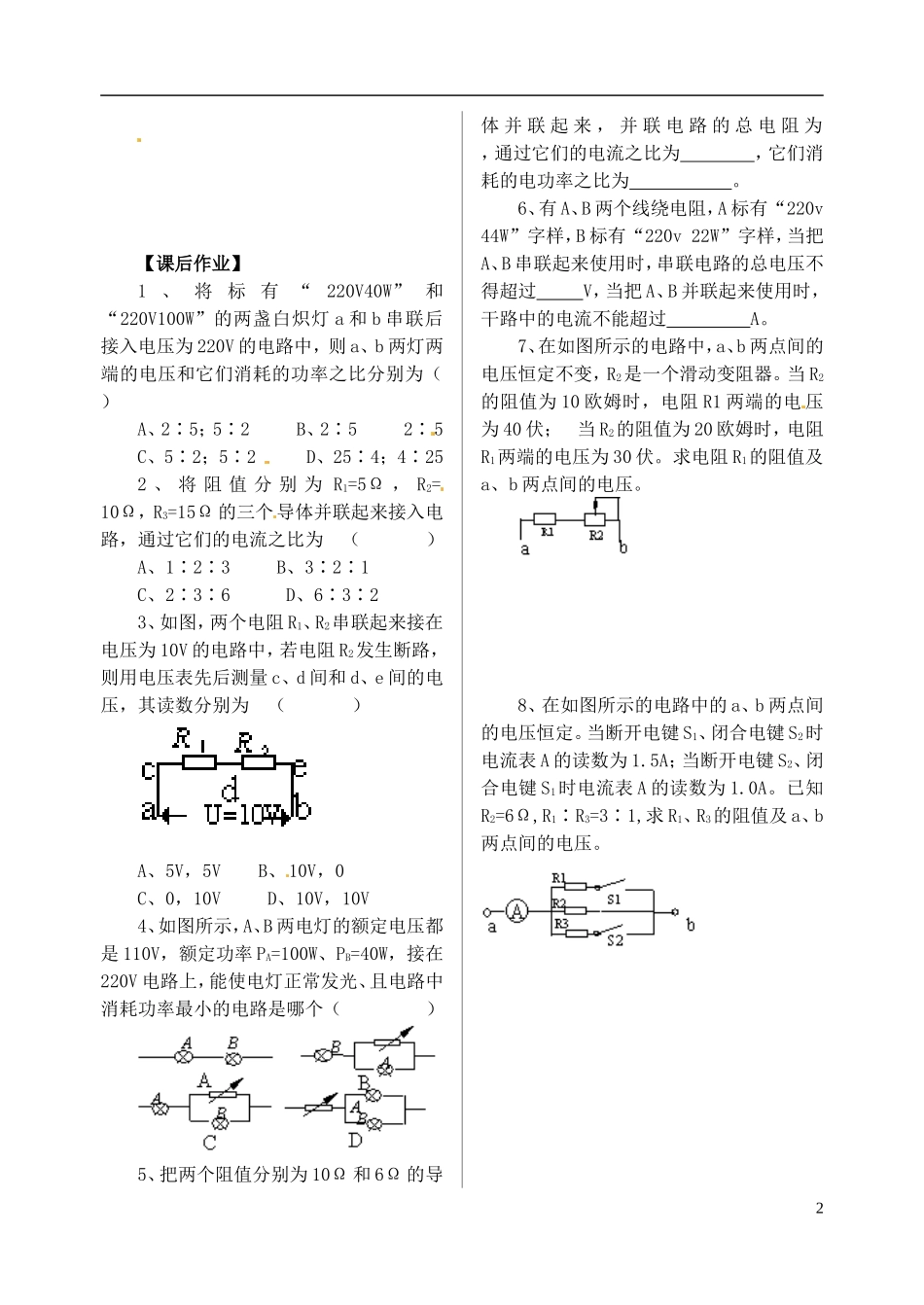

高中物理人教版选修 3-1 教学案：4 串并联电路【知识要点】1、串联电路：把电阻一个接一个地依次连接起来，就组成串联电路电流：I 1=I 2=I3=……I电压：U1+U2+U3+……=U电阻：R=R1+R2+R3+……+Rn电压电流电阻关系：U1/R1=U2/R2=……=Un/Rn=I功 率 的 分 配 ： P1/R1=P2/R2=……=Pn/Rn=I22、并联电路：把若干个电阻或电学元件并列地连接起来组成电路。电压：U1=U2=……=Un电流：I=I1+I2+……+In电阻：1/R=1/R1+1/R2+……+1/Rn并联电路的总电阻小于任一支路电阻；电 压 电 阻 电 流 关 系 I1R1=I2R2=……=InRn=U功率：P1R1=P2R2=……=PnRn=U23、混联电路：既有串联又有并联的电路【案例分析】例 1、RL=10Ω，PL=10W。求 RX=？例 2、变阻器接成分压器电路来调节用电器或工作电路所需电压的大小。c、d 接用电器，通过调节 P，使用电器电压变化，求：（1）电压的变化的范围及滑动片 P 对应的位置。（2）P 在变阻器中点的 Ucd与 U 比较。（3）要使 Ucd=U/2，P 大约在何位置？拓展：如 U=10V，R 变=3kΩ，R=1.5kΩ要想使 R 获得 5V 的电压，变阻器的触头应在何处？1【课后作业】1 、 将 标 有 “ 220V40W” 和“220V100W”的两盏白炽灯 a 和 b 串联后接入电压为 220V 的电路中，则 a、b 两灯两 端的电压和它们消耗的功率之比分别为（ ）A、2∶5；5∶2 B、2∶5 2∶5 C、5∶2；5∶2 D、25∶4；4∶252 、 将 阻 值 分 别 为 R1=5Ω ， R2=10Ω，R3=15Ω 的三个导体并联起来接入电路，通过它们的电流之比为 （ ）A、1∶2∶3 B、3∶2∶1 C、2∶3∶6 D、6∶3∶23、如图，两个电阻 R1、R2串联起来接在电压为 10V 的电路中，若电阻 R2发生断路，则用电压表先后测量 c、d 间和 d、e 间的电压，其读数分别为 （ ） A、5V，5V B、10V，0C、0，10V D、10V，10V4、如图所示，A、B 两电灯的额定电压都是 110V，额定功率 PA=100W、PB=40W，接在220V 电路上，能使电灯正常发光、且电路中消耗功率最小的电路是哪个（ ）5、把两个阻值分别为 10Ω 和 6Ω 的导体 并 联 起 来 ， 并 联 电 路 的 总 电 阻 为 ，通过它们的电流之比为 ，它们消耗的电功率之比为 。6、有 A、B 两个线绕电阻，A 标有“220v 44W”字样，B 标有“220v 22W”字样，当把A、B 串联起来使用时，串联电路的总电压不得超过 V，当把 A、B 并联起来使用时，干路中的电流不能...
