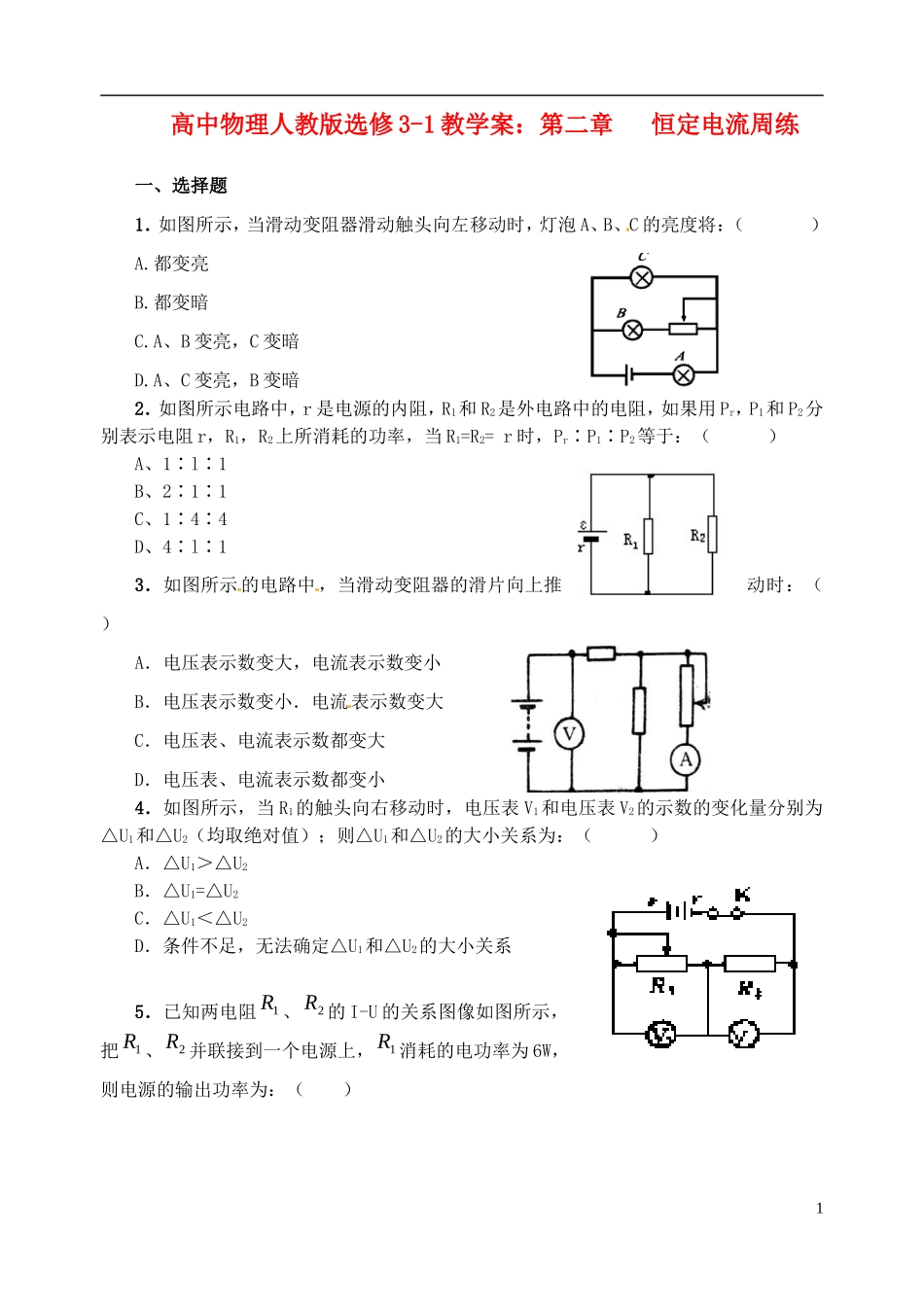

高中物理人教版选修 3-1 教学案:第二章 恒定电流周练一、选择题1.如图所示,当滑动变阻器滑动触头向左移动时,灯泡 A、B、C 的亮度将:( )A.都变亮 B.都变暗C.A、B 变亮,C 变暗 D.A、C 变亮,B 变暗2.如图所示电路中,r 是电源的内阻,R1和 R2是外电路中的电阻,如果用 Pr,P1和 P2分别表示电阻 r,R1,R2上所消耗的功率,当 R1=R2= r 时,Pr∶P1∶P2等于:( )A、1∶l∶1 B、2∶1∶1 C、1∶4∶4 D、4∶l∶13.如图所示 的电路中 ,当滑动变阻器的滑片向上推动时:( )A.电压表示数变大,电流表示数变小B.电压表示数变小.电流表示数变大C.电压表、电流表示数都变大D.电压表、电流表示数都变小4.如图所示,当 R1的触头向右移动时,电压表 V1和电压表 V2的示数的变化量分别为△U1和△U2(均取绝对值);则△U1和△U2的大小关系为:( )A.△U1>△U2 B.△U1=△U2C.△U1<△U2 D.条件不足,无法确定△U1和△U2的大小关系5.已知两电阻1R 、2R 的 I-U 的关系图像如图所示,把1R 、2R 并联接到一个电源上,1R 消耗的电功率为 6W,则电源的输出功率为:( )16.如图所示为用直流电动机提升重物的装置,重物的重量为 500N,电源电动势为110V,不计电源内阻及各处摩擦,当电动机以 0.90m/s 的恒定速度向上提升重物时,电路中的电流为 5.0A,可以判断:( )A、电动机消耗的总功率为 550WB、提升重物消耗的功率为 450WC、电动机线圈的电阻为 22Ω D、电动机线圈的电阻为 4Ω7.下列关于欧姆表的说法中正确的是:( )A. 测量电阻前要把红、黑表笔相接,调整调零旋钮,使指针指在电阻刻度的零位上B. 测量电阻时,如果待测电阻不和电源断开,可能会烧坏表头C. 测量电阻时,表针偏转角度越大,说明被测电阻的阻值越大D. 换用另一量程时,需要重新调零8.有一横截面积为 S 的铜导线,流经其中的电流为 I,设每单位体积的导线有 n 个自由电子,电子电量为 e,此时电子的定向转动速度为 υ,在△t 时间内,通过导体横截面的自由电子数目可表示为:( )A.nυS△t B.nυ△t C.I△t/e D.I△t/(Se)9.如图所示,电路中电源电动势为E,内电阻为r,定值电阻的阻值为R0,变阻器的全阻值为R,关于各部分的功率,有关说法正确的是:A、当R=R0+r,R上消耗的功率达到最大值;B、当R=R0+r,R0上消耗的功率达到最大值;C、当R+R0=r,电源的输出功率达到最大值;D、当R0=R+r,R0...
