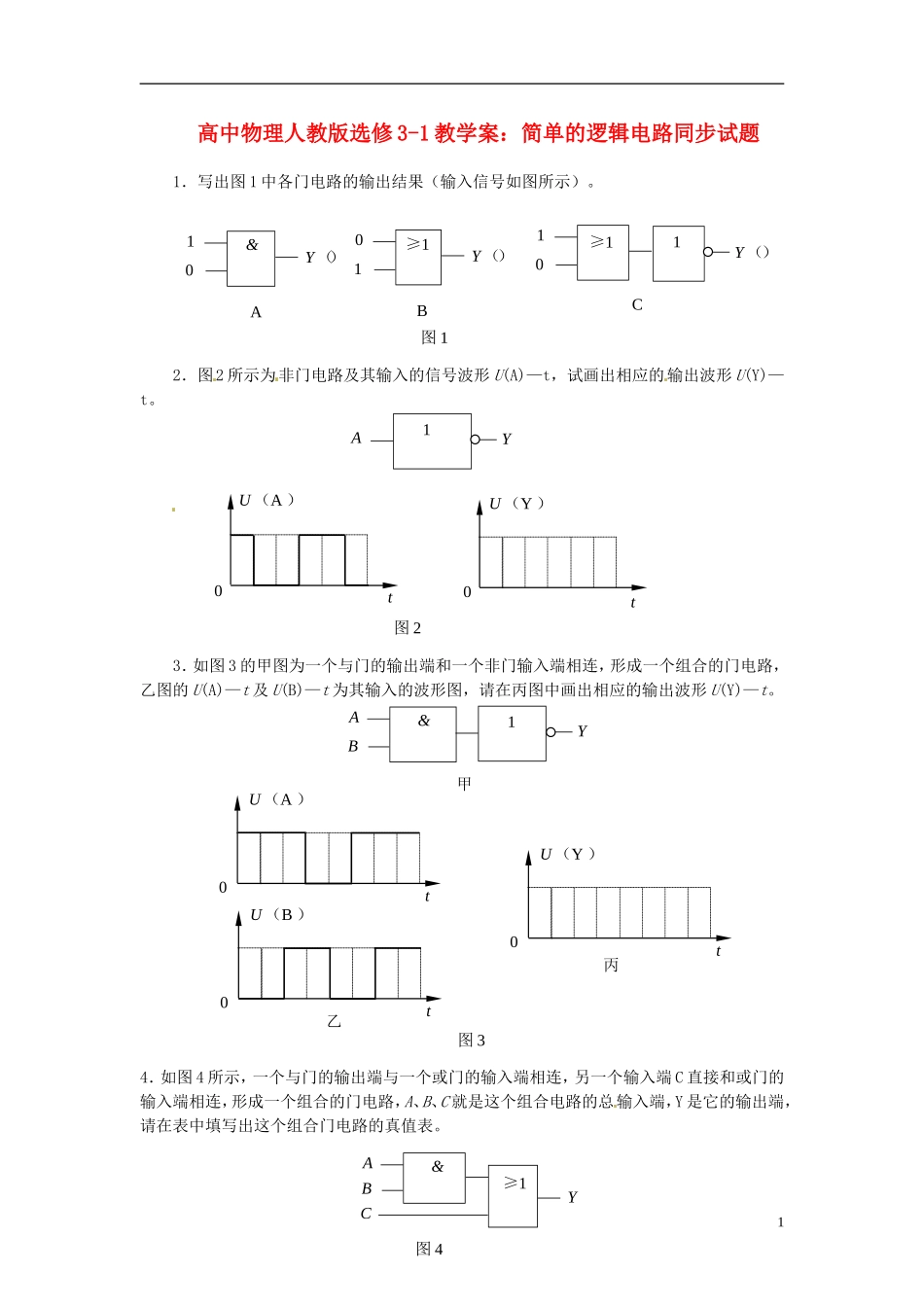

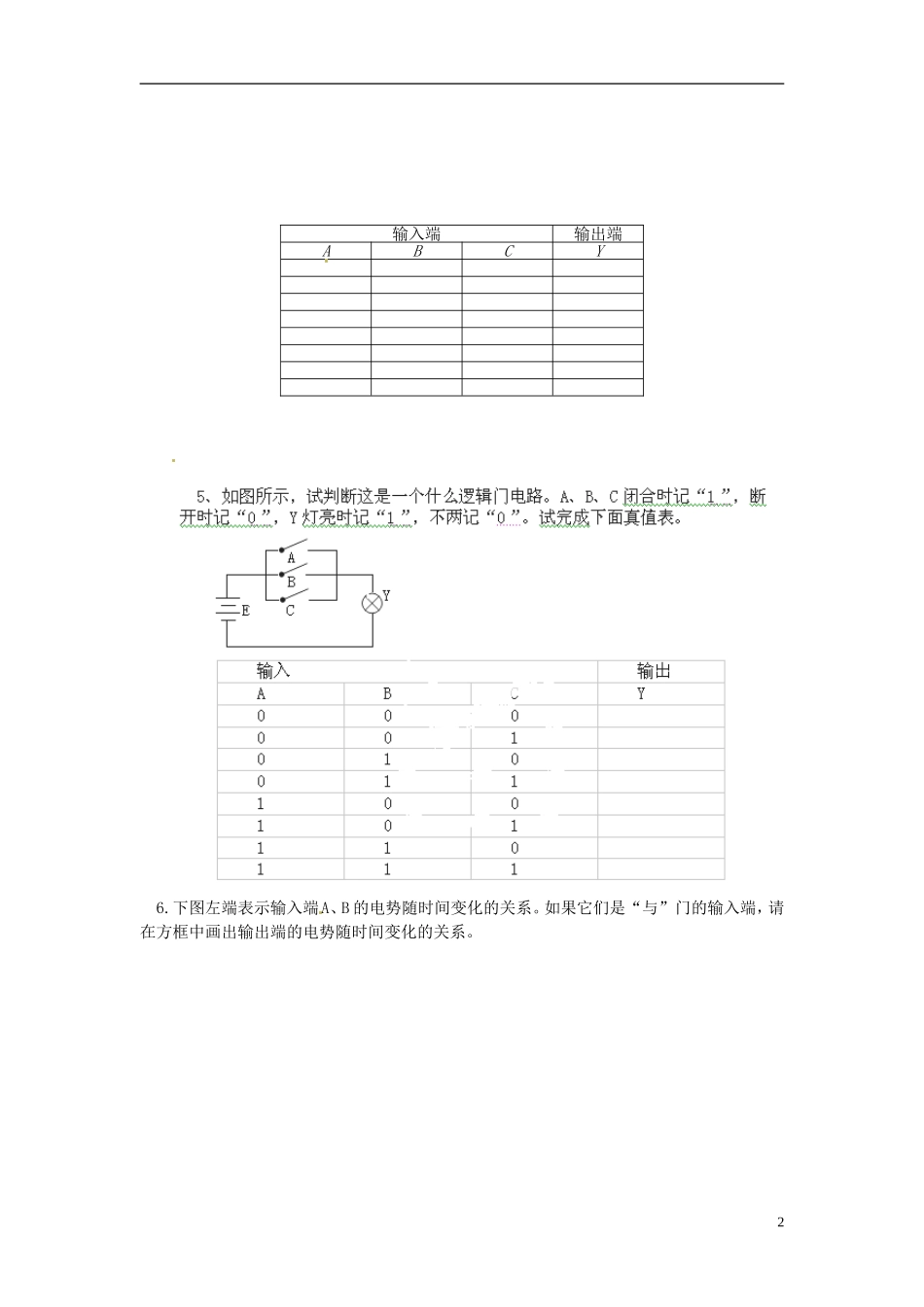

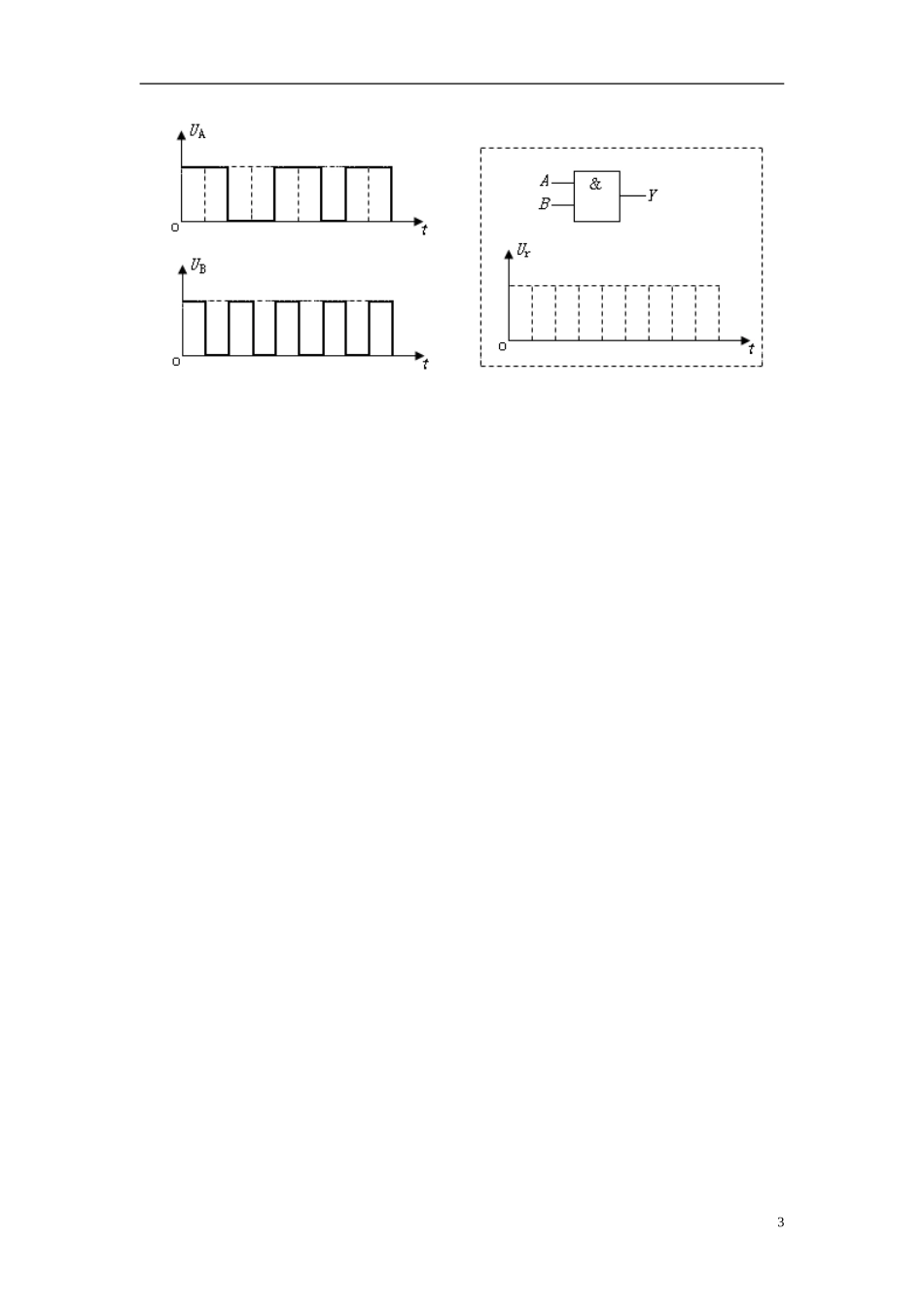

高中物理人教版选修 3-1 教学案：简单的逻辑电路同步试题1．写出图 1 中各门电路的输出结果（输入信号如图所示）。2．图2 所示为非门电路及其输入的信号波形 U(A)—t，试画出相应的输出波形 U(Y)—t。3．如图 3 的甲图为一个与门的输出端和一个非门输入端相连，形成一个组合的门电路，乙图的 U(A)—t 及 U(B)—t 为其输入的波形图，请在丙图中画出相应的输出波形 U(Y)—t。4．如图 4 所示，一个与门的输出端与一个或门的输入端相连，另一个输入端 C 直接和或门的输入端相连，形成一个组合的门电路，A、B、C 就是这个组合电路的总输入端，Y 是它的输出端，请在表中填写出这个组合门电路的真值表。110Y （ ）&图 101Y （ ）≥1Y （ ）1B10≥1ACAY1tU （A ）图 20tU （Y ）0AB&Y≥1C图 4Y1AB&甲tU （Y ）0tU （A ）0tU （B ）0乙图 3丙6.下图左端表示输入端A、B 的电势随时间变化的关系。如果它们是“与”门的输入端，请在方框中画出输出端的电势随时间变化的关系。输入端输出端ABCY2 3第十节、简单的逻辑电路同步试题参考答案1．0；1；02．答案如图所示3．答案如图所示4．答案如表所示5、解析：由图可知，开关 A、B、C 只要有一个闭合时，灯泡就亮，所以这个电路满足“或”门电路逻辑。即当几个条件中只要有一个或一个以上具备就能出现某一结果，所以这是一个“或”门电路。真值表如下：输入输出ABCY000000110101011110011011110111116、输入端输出端ABCY000000110100011110001011110111114tU （Y ）0第 3 题答案tU （Y ）0第 2 题答案
