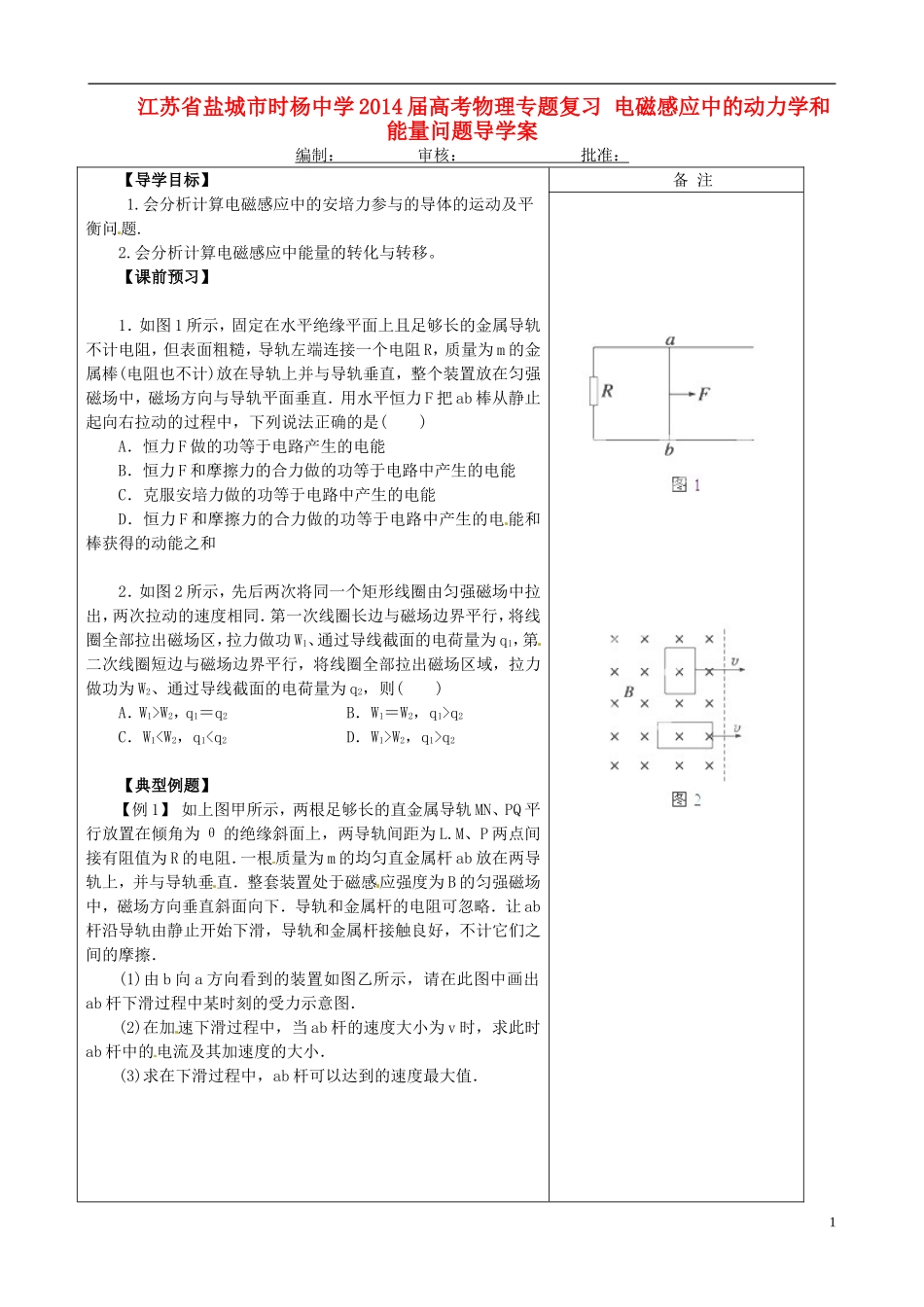

江苏省盐城市时杨中学 2014 届高考物理专题复习 电磁感应中的动力学和能量问题导学案编制： 审核： 批准： 【导学目标】 1
会分析计算电磁感应中的安培力参与的导体的运动及平衡问题
会分析计算电磁感应中能量的转化与转移
【课前预习】1．如图 1 所示，固定在水平绝缘平面上且足够长的金属导轨不计电阻，但表面粗糙，导轨左端连接一个电阻 R，质量为 m 的金属棒(电阻也不计)放在导轨上并与导轨垂直，整个装置放在匀强磁场中，磁场方向与导轨平面垂直．用水平恒力 F 把 ab 棒从静止起向右拉动的过程中，下列说法正确的是( )A．恒力 F 做的功等于电路产生的电能B．恒力 F 和摩擦力的合力做的功等于电路中产生的电能C．克服安培力做的功等于电路中产生的电能D．恒力 F 和摩擦力的合力做的功等于电路中产生的电 能和棒获得的动能之和2．如图 2 所示，先后两次将同一个矩形线圈由匀强磁场中拉出，两次拉动的速度相同．第一次线圈长边与磁场边界平行，将线圈全部拉出磁场区，拉力做功 W1、通过导线截面的电荷量为 q1，第二次线圈短边与磁场边界平行，将线圈全部拉出磁场区域，拉力做功为 W2、通过导线截面的电荷量为 q2，则( )A．W1>W2，q1＝q2 B．W1＝W2，q1>q2C．W1q2[【典型例题】【例 1】 如上图甲所示，两根足够长的直金属导轨 MN、PQ 平行放置在倾角为 θ 的绝缘斜面上，两导轨间距为 L
M、P 两点间接有阻值为 R 的电阻．一根质量为 m 的均匀直金属杆 ab 放在两导轨上，并与导轨垂直．整套装置处于磁感应强度为 B 的匀强磁场中，磁场方向垂直斜面向下．导轨和金属杆的电阻可忽略．让 ab杆沿导轨由静止开始下滑，导轨和金属杆接触良好，不计它们之间的摩擦．(1)由 b 向 a 方向看到的装置如图乙所示，请在此图中画出ab 杆下滑过程中某时刻的受力示意图．(2)在加速
