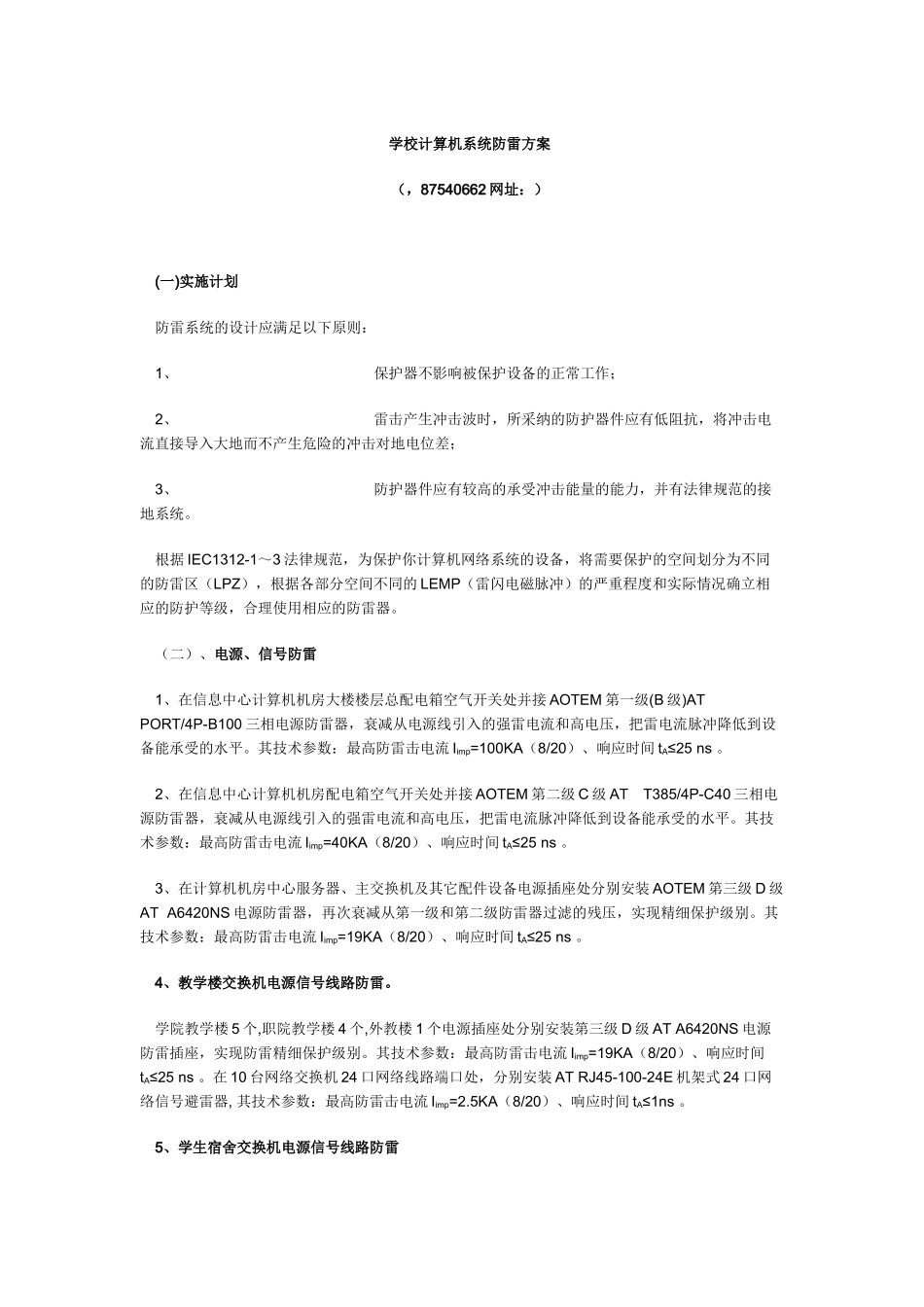

学校计算机系统防雷方案（，87540662 网址：） (一)实施计划防雷系统的设计应满足以下原则：1、 保护器不影响被保护设备的正常工作；2、 雷击产生冲击波时，所采纳的防护器件应有低阻抗，将冲击电流直接导入大地而不产生危险的冲击对地电位差；3、 防护器件应有较高的承受冲击能量的能力，并有法律规范的接地系统。根据 IEC1312-1～3 法律规范，为保护你计算机网络系统的设备，将需要保护的空间划分为不同的防雷区（LPZ），根据各部分空间不同的 LEMP（雷闪电磁脉冲）的严重程度和实际情况确立相应的防护等级，合理使用相应的防雷器。（二）、电源、信号防雷1、在信息中心计算机机房大楼楼层总配电箱空气开关处并接 AOTEM 第一级(B 级)AT PORT/4P-B100 三相电源防雷器，衰减从电源线引入的强雷电流和高电压，把雷电流脉冲降低到设备能承受的水平。其技术参数：最高防雷击电流 Iimp=100KA（8/20）、响应时间 tA≤25 ns 。2、在信息中心计算机机房配电箱空气开关处并接 AOTEM 第二级 C 级 AT T385/4P-C40 三相电源防雷器，衰减从电源线引入的强雷电流和高电压，把雷电流脉冲降低到设备能承受的水平。其技术参数：最高防雷击电流 Iimp=40KA（8/20）、响应时间 tA≤25 ns 。3、在计算机机房中心服务器、主交换机及其它配件设备电源插座处分别安装 AOTEM 第三级 D 级AT A6420NS 电源防雷器，再次衰减从第一级和第二级防雷器过滤的残压，实现精细保护级别。其技术参数：最高防雷击电流 Iimp=19KA（8/20）、响应时间 tA≤25 ns 。4、教学楼交换机电源信号线路防雷。学院教学楼 5 个,职院教学楼 4 个,外教楼 1 个电源插座处分别安装第三级 D 级 AT A6420NS 电源防雷插座，实现防雷精细保护级别。其技术参数：最高防雷击电流 Iimp=19KA（8/20）、响应时间tA≤25 ns 。在 10 台网络交换机 24 口网络线路端口处，分别安装 AT RJ45-100-24E 机架式 24 口网络信号避雷器, 其技术参数：最高防雷击电流 Iimp=2.5KA（8/20）、响应时间 tA≤1ns 。5、学生宿舍交换机电源信号线路防雷 在学生宿舍楼 8 个汇聚点电源插座处分别安装第三级 D 级 AT A6420NS 电源防雷插座，实现防雷精细保护级别。其技术参数：最高防雷击电流 Iimp=19KA（8/20）、响应时间 tA≤25 ns 。在 8 台网络交换机 24 口网络线路端口处，分别安装 AT RJ45-100-24E 机架式 24 口网络信号避雷器, 其技术参数...
