安装调试方案范文

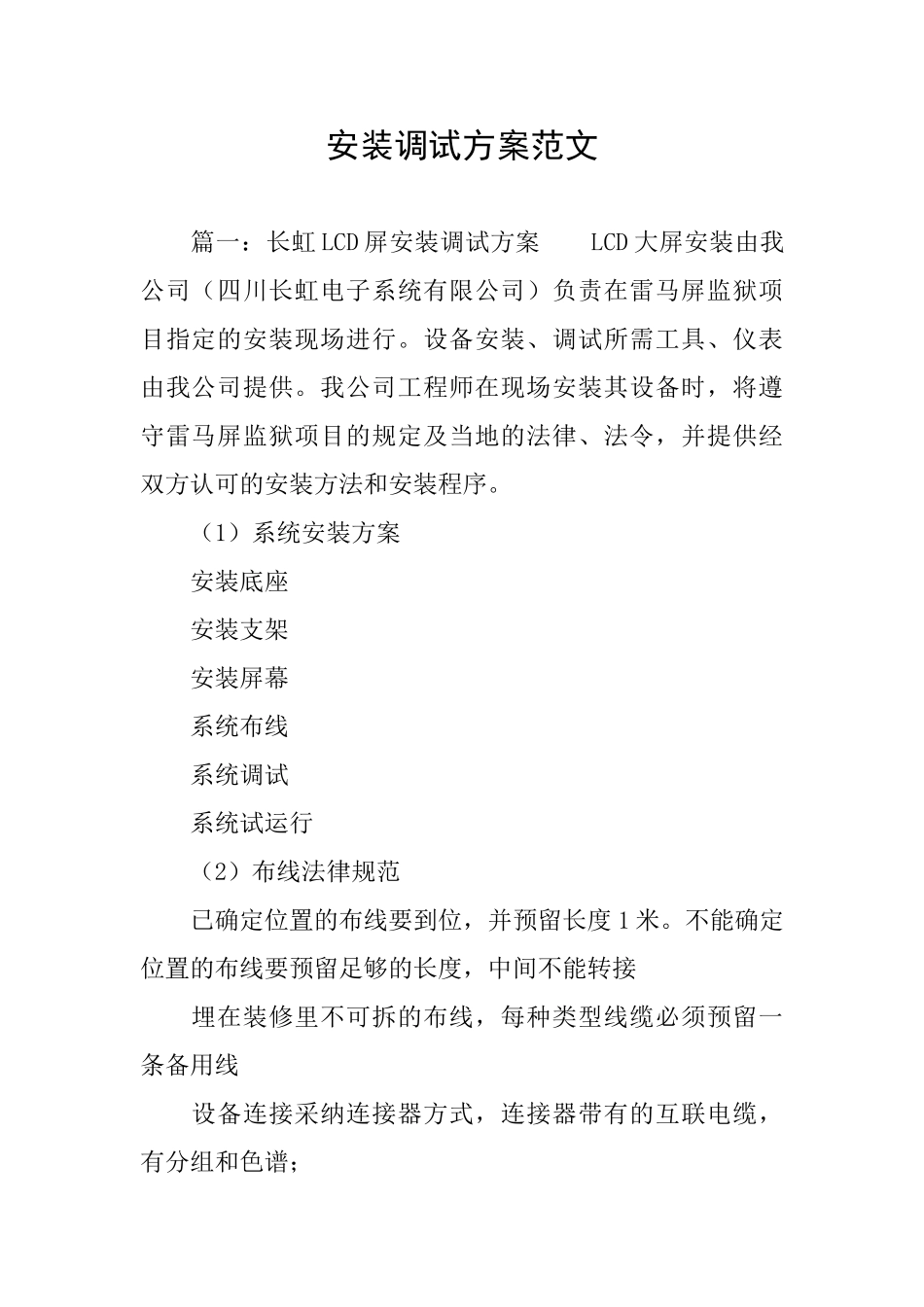

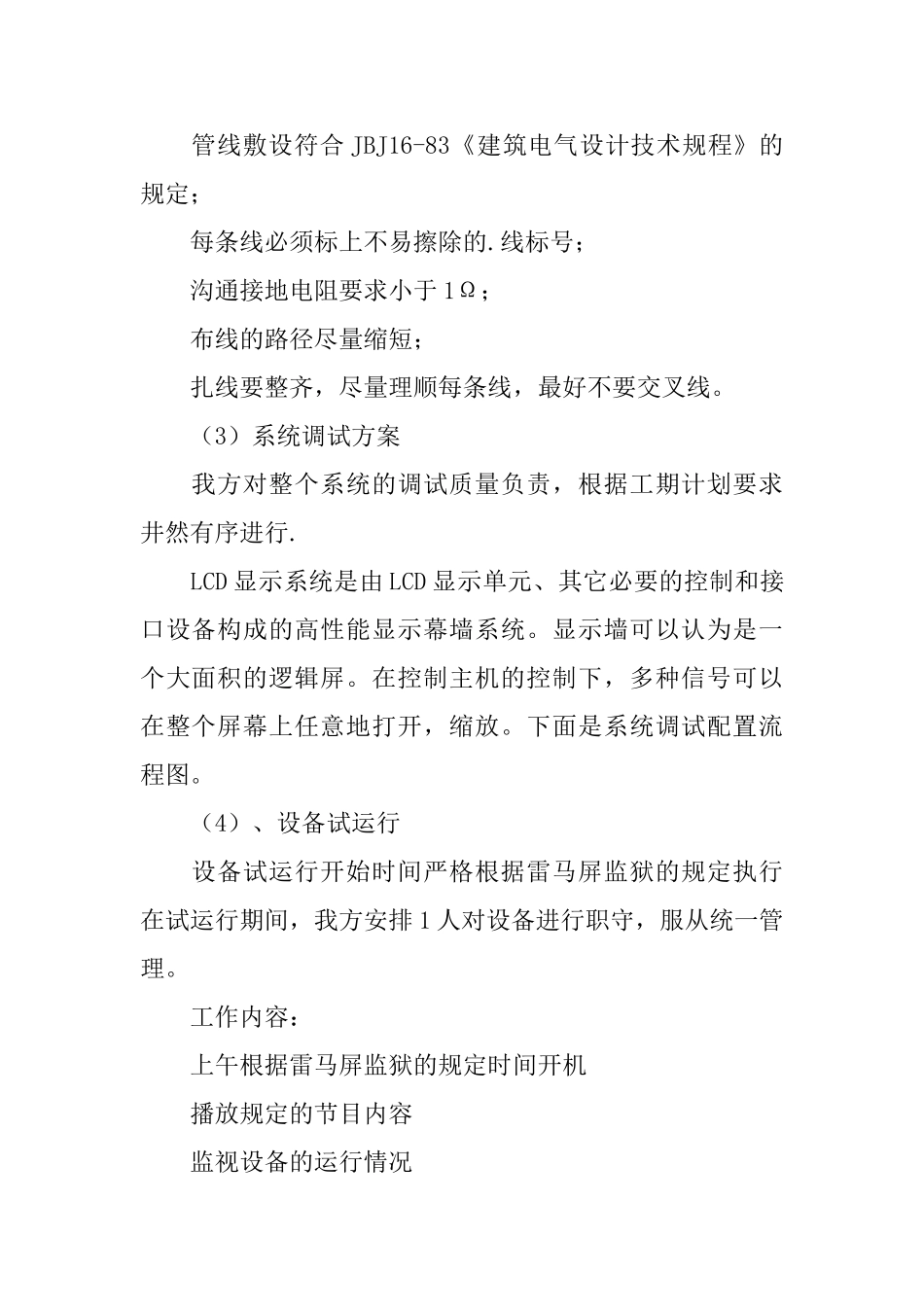

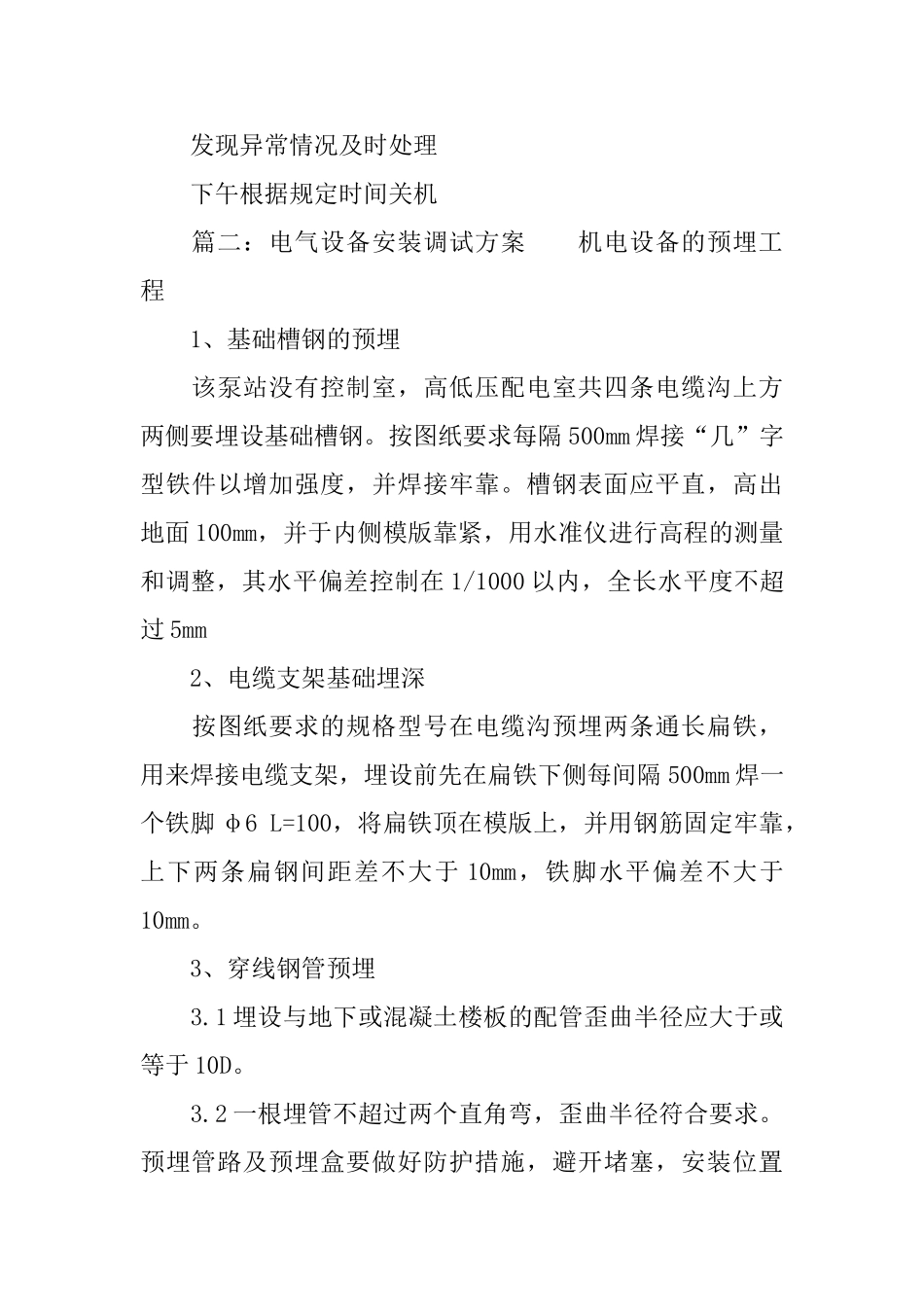

安装调试方案范文 篇一：长虹 LCD 屏安装调试方案 LCD 大屏安装由我公司（四川长虹电子系统有限公司）负责在雷马屏监狱项目指定的安装现场进行。设备安装、调试所需工具、仪表由我公司提供。我公司工程师在现场安装其设备时，将遵守雷马屏监狱项目的规定及当地的法律、法令，并提供经双方认可的安装方法和安装程序。 （1）系统安装方案 安装底座 安装支架 安装屏幕 系统布线 系统调试 系统试运行 （2）布线法律规范 已确定位置的布线要到位，并预留长度 1 米。不能确定位置的布线要预留足够的长度，中间不能转接 埋在装修里不可拆的布线，每种类型线缆必须预留一条备用线 设备连接采纳连接器方式，连接器带有的互联电缆，有分组和色谱； 管线敷设符合 JBJ16-83《建筑电气设计技术规程》的规定； 每条线必须标上不易擦除的.线标号； 沟通接地电阻要求小于 1Ω； 布线的路径尽量缩短； 扎线要整齐，尽量理顺每条线，最好不要交叉线。 （3）系统调试方案 我方对整个系统的调试质量负责，根据工期计划要求井然有序进行. LCD 显示系统是由 LCD 显示单元、其它必要的控制和接口设备构成的高性能显示幕墙系统。显示墙可以认为是一个大面积的逻辑屏。在控制主机的控制下，多种信号可以在整个屏幕上任意地打开，缩放。下面是系统调试配置流程图。 （4）、设备试运行 设备试运行开始时间严格根据雷马屏监狱的规定执行在试运行期间，我方安排 1 人对设备进行职守，服从统一管理。 工作内容： 上午根据雷马屏监狱的规定时间开机 播放规定的节目内容 监视设备的运行情况 发现异常情况及时处理 下午根据规定时间关机 篇二：电气设备安装调试方案 机电设备的预埋工程 1、基础槽钢的预埋 该泵站没有控制室，高低压配电室共四条电缆沟上方两侧要埋设基础槽钢。按图纸要求每隔 500mm 焊接“几”字型铁件以增加强度，并焊接牢靠。槽钢表面应平直，高出地面 100mm，并于内侧模版靠紧，用水准仪进行高程的测量和调整，其水平偏差控制在 1/1000 以内，全长水平度不超过 5mm 2、电缆支架基础埋深 按图纸要求的规格型号在电缆沟预埋两条通长扁铁，用来焊接电缆支架，埋设前先在扁铁下侧每间隔 500mm 焊一个铁脚 φ6 L=100，将扁铁顶在模版上，并用钢筋固定牢靠，上下两条扁钢间距差不大于 10mm，铁脚水平偏差不大于10mm。 3、穿线钢管预埋 3.1 埋设与地下或混凝土楼板的配管歪曲半径应大于或等于 10D。 3.2...
