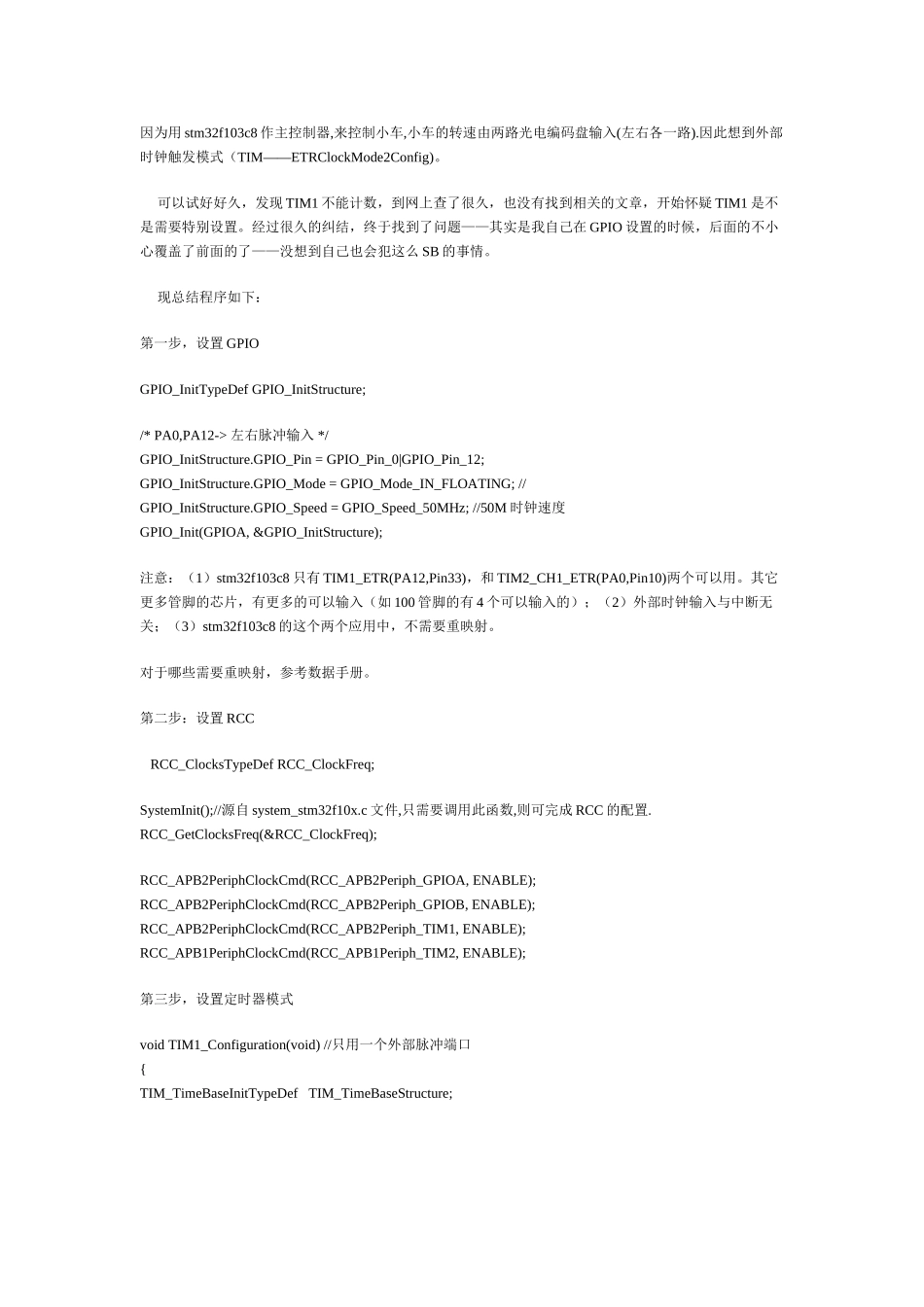

因为用 stm32f103c8 作主控制器,来控制小车,小车的转速由两路光电编码盘输入(左右各一路)
因此想到外部时钟触发模式(TIM——ETRClockMode2Config)
可以试好好久,发现 TIM1 不能计数,到网上查了很久,也没有找到相关的文章,开始怀疑 TIM1 是不是需要特别设置
经过很久的纠结,终于找到了问题——其实是我自己在 GPIO 设置的时候,后面的不小心覆盖了前面的了——没想到自己也会犯这么 SB 的事情
现总结程序如下:第一步,设置 GPIOGPIO_InitTypeDef GPIO_InitStructure;/* PA0,PA12-> 左右脉冲输入 */GPIO_InitStructure
GPIO_Pin = GPIO_Pin_0|GPIO_Pin_12;GPIO_InitStructure
GPIO_Mode = GPIO_Mode_IN_FLOATING; //GPIO_InitStructure
GPIO_Speed = GPIO_Speed_50MHz; //50M 时钟速度GPIO_Init(GPIOA, &GPIO_InitStructure);注意:(1)stm32f103c8 只有 TIM1_ETR(PA12,Pin33),和 TIM2_CH1_ETR(PA0,Pin10)两个可以用
其它更多管脚的芯片,有更多的可以输入(如 100 管脚的有 4 个可以输入的);(2)外部时钟输入与中断无关;(3)stm32f103c8 的这个两个应用中,不需要重映射
对于哪些需要重映射,参考数据手册
第二步:设置 RCC RCC_ClocksTypeDef RCC_ClockFreq;SystemInit();//源自 system_stm32f10x
c 文件,只需要调用此函数,则可完成 RCC 的配置
RCC_GetClocksF
